CNC-Bearbeitungszentren CENTATEQ N-210
CNC-Bearbeitungszentren CENTATEQ N-210
Die nächste Generation für den Einstieg in die Nestingbearbeitung.
Die neue Generation der CENTATEQ N-210 bildet den Einstieg in den Bereich Nesting. Ein großer Schritt war die Reduzierung der Aufstellfläche um 25 % zur Vorgängerversion. Enge Platzverhältnisse beim Kunden bilden jetzt keine Hürde mehr. Erweitert wir die Maschine um eine intelligente Optimierung mit gestrafften Funktionen. Die neue Generation funktioniert als Einzelmaschine oder automatisiert im Konzept. Die Bearbeitungen können mit einem breiten Mix an Aggregaten und Werkzeugen realisiert werden. Abgerundet wird die Funktionalität dieser Maschine mit einem diversen Automatisierungsmöglichkeiten.
Highlights

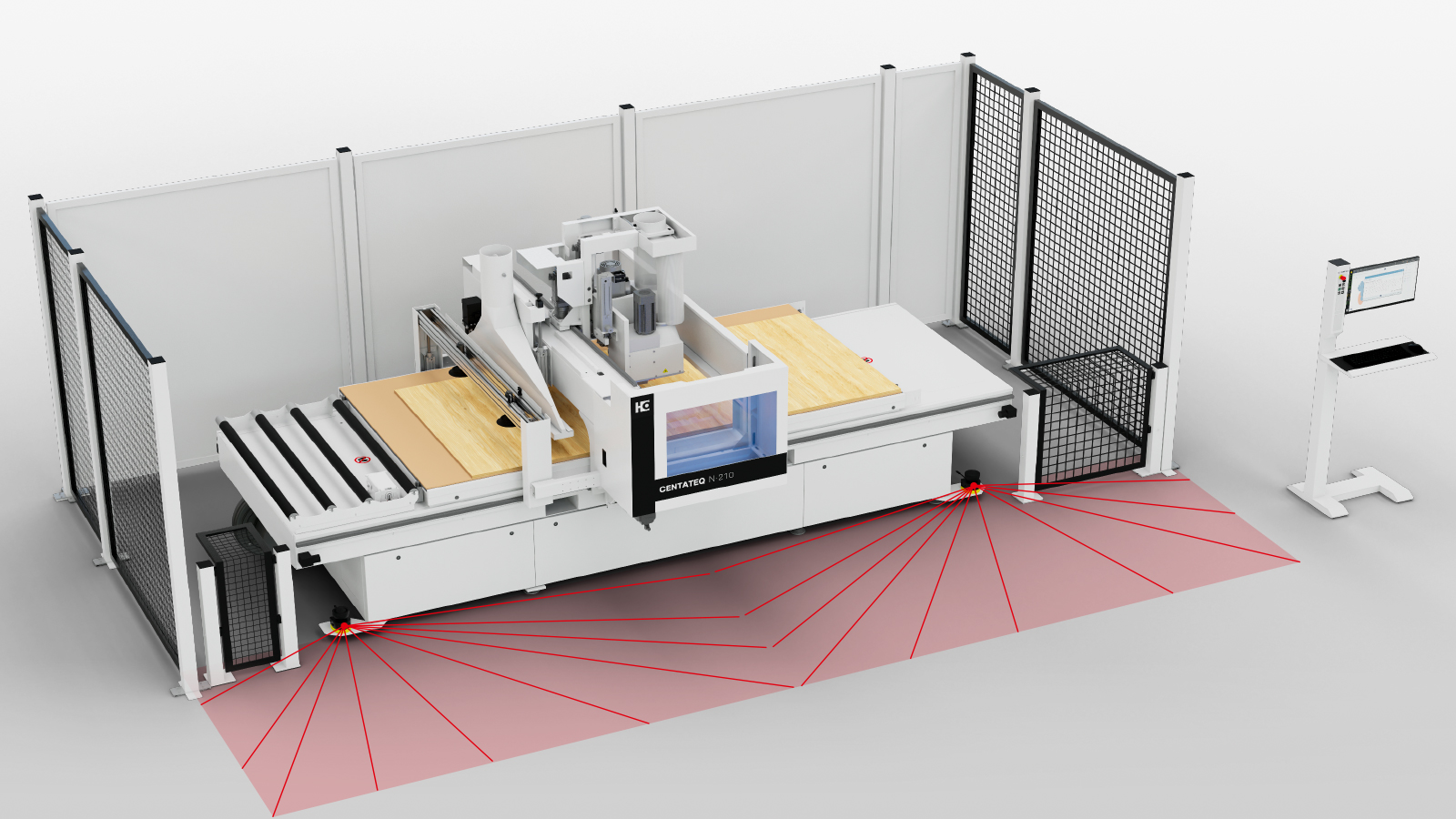

Sicherheitskonzept Safescan - Im Fokus stehen Output und Produktivität. Beim Betreten des Sicherheitsbereichs stoppt die Maschine. Nach dem Verlassen des Sicherheitsbereichs und der Bestätigung am Bedienterminal führt die Maschine die Bearbeitung fort.
Durch unsere Plug & Play Features ermöglichen wir die sukzessive Erweiterung der Maschine von Anfang an. Ob die Werkstücke per Hand, Rollenbahn, Hubwagen oder per Lager zugeführt werden sollen – wir haben immer das passende Konzept für Ihre Anforderung.
Bilder
-
![]()
Werkzeugwechsler mit 8 Plätzen mitfahrend für einen Wechsel während der Bearbeitung. -
![]()
4 Abblasdüsen in der Absaughaube über Programm ansteuerbar. Erzeugung eines Luftstroms zum Leiten der und Späne und Verbesserung der Absaugleistung -
![]()
Picking aus dem Nest. Einzelteile werden visuell erkannt und identifiziert. Alle Daten des Bauteils sind jederzeit bekannt und können an Folgeprozesse weitergegeben werden. -
![]()
Auch Plattenbearbeitung ist möglich. Die korrekte Spannung der Werkstücke ist die Grundlage für ein optimales Bearbeitungsergebnis. -
![]()
Linearwechsler mit 3 Plätzen und integriertem Werkzeugübergabeplatz, seitlich angebaut -
![]()
Das Aussteuern der automatisierten Anschlaglineale ermöglicht ergonomisches Handling. Durch die standardisierten Führungsschienen wird ein positionsgenaues Verfahren möglich. -
![]()
Kombinierte Absaug- und Ausschiebevorrichtung -
![]()
Multipositionsabsaugung der Absaugung
Funktionen
-
Kompaktes Maschinenkonzept mit integriertem Schaltschrank und um 25% reduziertem Footprint.
-
Barrierefreies Sicherheitssystem ohne Trittmatten für eine einfache Zugänglichkeit.
-
Automatisch selektierbare Vakuumfeldaufteilungen des Tisches. Angepasst an die marktüblichen Plattengrößen.
-
Werkzeugwechsler mitfahrend in X- und Y-Richtung an der Hauptspindel für kurze Werkzeug-Wechselzeiten.
-

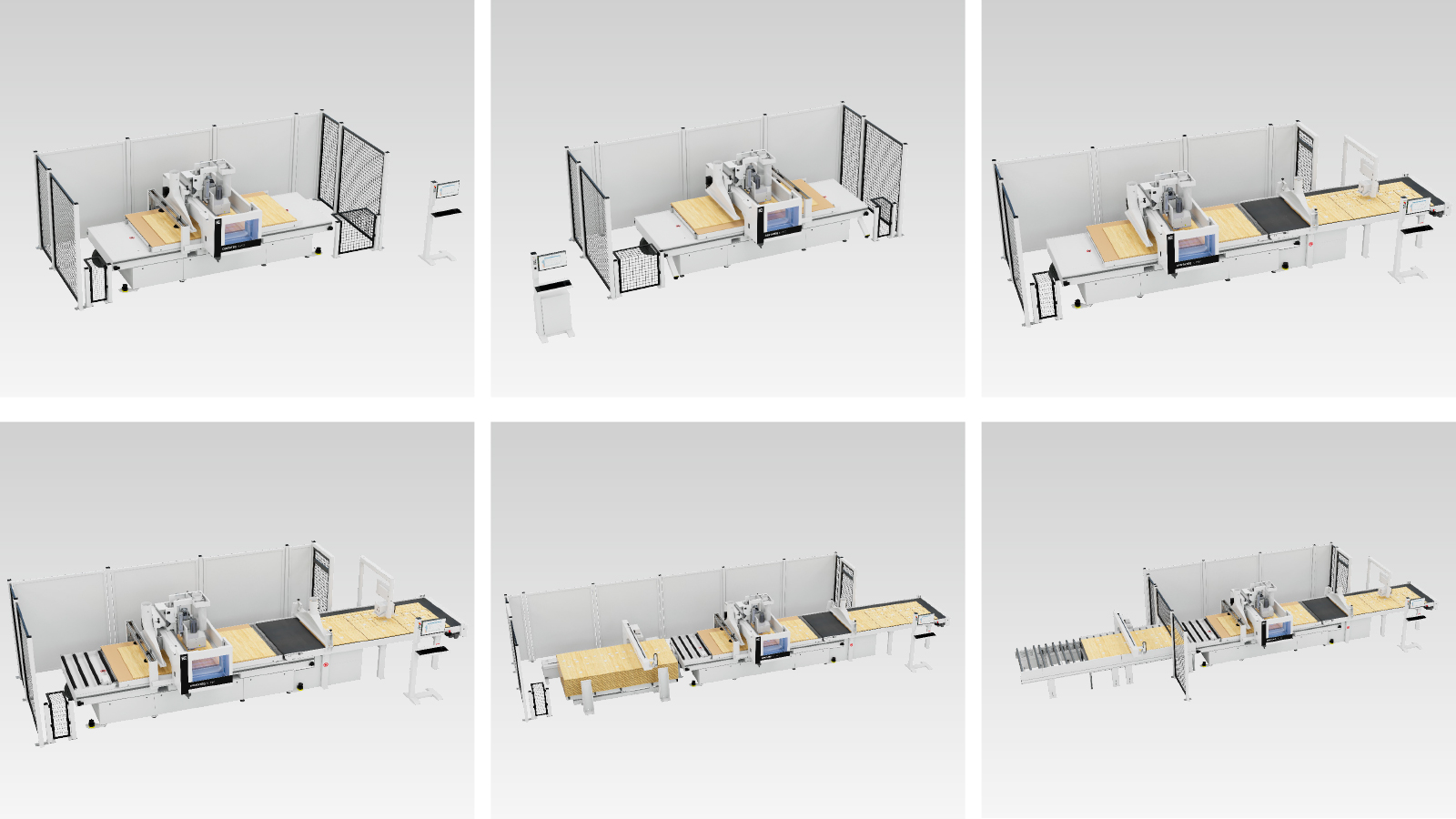

14 Automatisierungsmöglichkeiten von der Einzelmaschine bis hin zur vollautomatisierten Zelle.
-
Matrix-tisch - segmentübergreifende Positionierung von Saugern ohne Einschränkung.
-
Multipositionsabsaugung an Hauptspindel und Bohrgetriebe für eine einfache Integration in die Produktion und reduzierte Kosten für Peripherie.
Technische Daten
| Arbeitsmaße | |||
|---|---|---|---|
| Y = Werkstückbreite [mm/Zoll] 1 oder 2 Z-Achsen | A = 0° mit Werkzeugdurchmesser 25 mm | A = 90° mit Werkzeuglänge 195 mm / mit allen Aggregaten | Bohren / Auflegbares Werkstück |
| /16 | 1.590 / 62,6 | 1.590 / 62,6 | 1.590 / 62,6 |
| /22 | 2.160 / 85,0 | 2.160 / 85,0 | 2.160 / 85,0 |
| X = Werkstücklänge [mm/Zoll] | A = 90° mit Werkzeuglänge 195 mm / mit allen Aggregaten Einzelbearbeitung | ||
/32
Z = Werkstückdicke [mm/Zoll] | 3.180 / 125,2
ab Tisch | ||
| Aufstellmaße | |||
| Maschinentyp | Aufstelllänge [mm/Zoll] L | Aufstelltiefe [mm/Zoll] B | Aufstellhöhe [mm/Zoll] H |
| /X/Y Compact | ca. X + 3.620 / X + 142,5 | ca. Y + 2.590 / Y + 102,0 | 2.350 / 92,5 |
| /32/22 Konzept 2H+* | 12.130 / 477,6 | 4.090 / 161,0 | 2.350 / 92,5 |
Software
-
![]()
Nesting Production Set: Der Nesting-Assistent
Material sparen und etikettieren an Nestingmaschinen
Übersichtliche Platten- und Resteverwaltung
Etikettierung der Bauteile
-
![]()
intelliDivide Nesting
Die Optimierungs-Software zum Plattenaufteilen im Nestingverfahren
Optimierung von Nestingplänen mit wenigen Klicks
Gleichzeitige Berechnung mehrerer Lösungen
-
![]()
productionManager
Die digitale Auftragsmappe bringt Transparenz in die Werkstatt
Schluss mit der Zettelwirtschaft
Auftragsfortschritt in Echtzeit
-
![]()
materialManager
Alle Materialdaten und Bestände – übersichtlich verwaltet in nur einer digitalen Anwendung
Zentrale Materialverwaltung im Unternehmen
Durchgängige Nutzung der Materialdaten
