CNC-Bohr- und Dübeleintreibmaschinen DRILLTEQ D-110
CNC-Bohr- und Dübeleintreibmaschinen DRILLTEQ D-110
Noch besser horizontal Bohren und Dübeln
Die neue Einstiegs CNC DRILLTEQ D-110 hat genau zwei Aufgaben: horizontal Bohren und Dübeln. Und das macht sie effektiver denn je. Mit bis zu 3 einzeln abrufbaren Bohrspindeln und einer Platzbelegung mit bis zu 4 Werkstücken bietet sie einen großen Leistungsumfang. In Verbindung mit dem CNC-Programmiersystem woodWOP 8.1 bildet sie eine partnerschaftliche Synergie. Hierbei werden die Bohr- und Dübelbearbeitungen in Höhe und Tiefe automatisch im jew. Programm voreingestellt und im Rahmen der Bearbeitung automatisch abgerufen. Das verwendete Dübelequipment (bestehend aus Dübelkammer, Dübelaggregat und Schwingförderer) hat sich bereits in höheren Baureihen bewährt. Zukünftig findet es auch in der DRILLTEQ D-110 ihre Anwendung und kann baureihenübergreifend verwendet werden.
Highlights
Schwingungsabsorbierendes Maschinenbett Stabile Stahlrahmenkonstruktion mit hochsteifem, aus faserverstärktem SORB TECH Mineralgemisch
Geschwindigkeitsregelung des Bohrvorschubs
• Einstellung 1 = max. Geschwindigkeit des Bohrvorschubs
• Einstellung 2 = einstellbare Geschwindigkeit des Bohrvorschubs über Potentiometer (z.B. bei Massivholz)

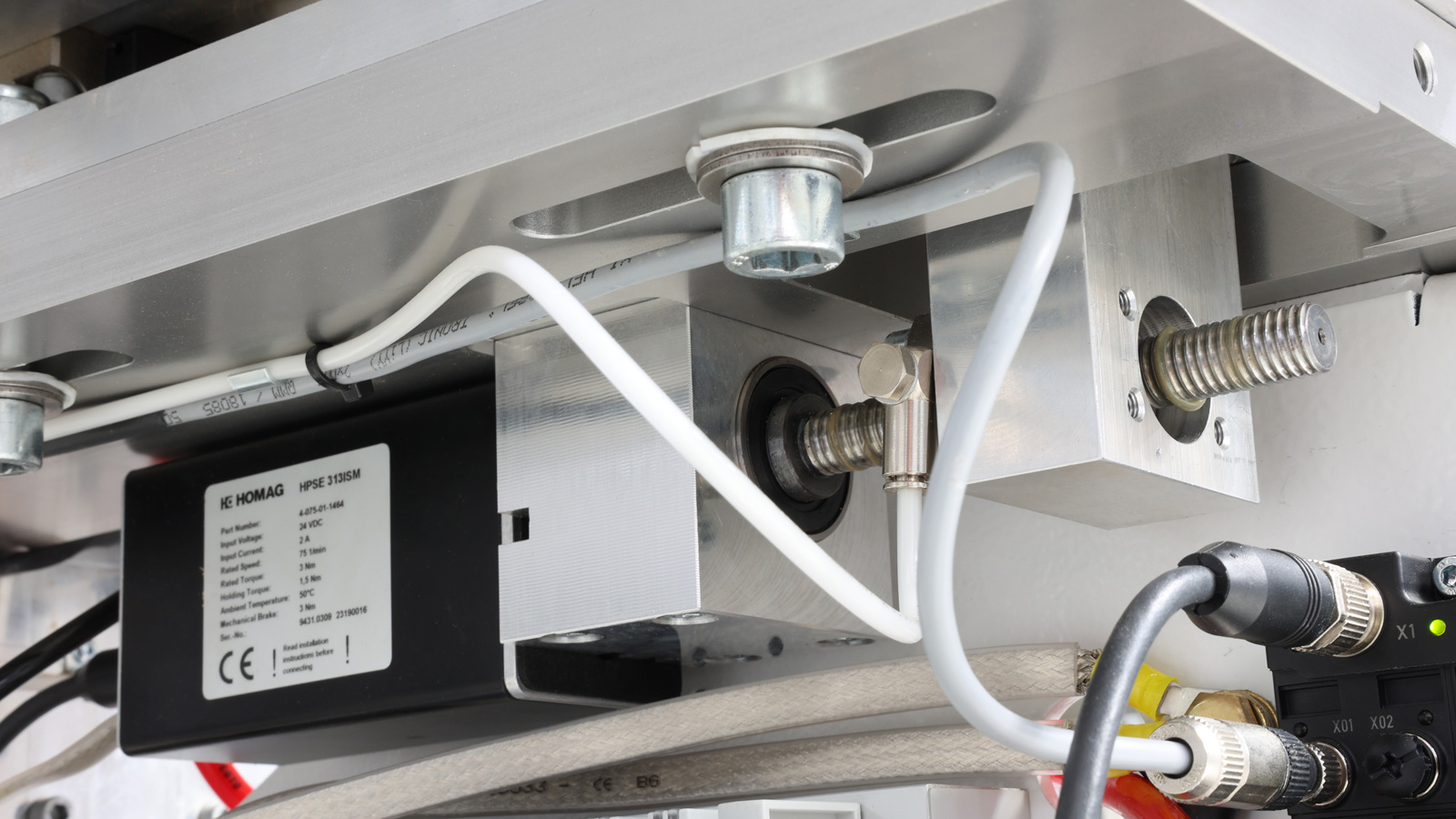

Servomotorische Zustellung der Tiefe in Y-Richtung
Exakte Einstellung der Bohrtiefe
Servomotorische Höhenverstellung der Bohrung in Z
Zur Anpassung an Werkstückdicken im Bereich von 10 – 60 mm
Bilder
-
![]()
Bis zu 3 Spindeln einzeln abrufbar, im Raster von 32 mm -
![]()
High-Speed Dübelaggregat für horizontales Dübeln mit automatischer Leimangabe -
![]()
Vibrationsförderer für die automatische und sichere Dübelzuführung von Standard-Dübeln mit den Abmessungen 8x30 mm oder 8x35 mm. Andere Dübelabmessungen auf Anfrage -
![]()
Bis zu 8 verstellbare Spannzylinder ermöglichen ein sicheres und schonendes Fixieren der Werkstücke
-
![]()
Platzbelegung mit bis zu 4 Werkstücken -
![]()
Seitenanschläge - pneumatisch absenkbar. Ermöglicht das Auflegen von Werkstücken > 1.250 mm (bzw. > 2.800 mm) -
![]()
Mittenanschlag - pneumatisch absenkbar, für ein flexibles Teilehandling -
![]()
Optisches LED-Assistenzsystem zur Unterstützung des Maschinenbedieners bei der Bearbeitung.
Funktionen
-
Horizontales Bohren und Dübeln in einer Maschine
-
Bis zu 3 einzeln abrufbare horizontale Bohrspindeln
-
Pneumatisch absenkbarer Seiten- und Mittenanschlag
-
4 bis 8 Spannzylinder - individuelle Höheneinstellung
-
Bis zu 2 Dübelwerkzeuge zum autom. Setzen der Dübel direkt nach dem Bohren
Technische Daten
| DRILLTEQ D-110 | 1.250 | 2.800 |
|---|---|---|
| Werkstücklänge [mm] | 20 – 1.250 | 20 – 2.800 |
| Werkstückbreite [mm] | 20 – 800 | 20 – 800 |
| Werkstückdicke [mm] | 10 – 60 | 10 – 60 |
| Druckluftanschluss [Zoll] | R 1/2“ | R 1/2“ |
| Druckluft [bar] | min. 7 | min. 7 |
| Gesamtanschlusswert [kW] | ca. 4,5 | ca. 4,5 |
| Absauganschluss [mm] | Ø 80 | Ø 80 |
(Frühere Produktbezeichnung: CNC-Bohr- und Dübeleintreibmaschine ABD 050/060)
