Ein Maximum an Leistung und an Möglichkeiten: Ein komplettes System.
Ihre Wahl in Sachen CNC-Bearbeitung bei anspruchsvollen Produktions-Anforderungen Treppen, Möbel, Fenster, Türen, Innenausbau – mit Maschinen unserer CENTATEQ P-510|610 + E-510 Baureihe sind Sie für all Ihre Aufgaben bestens aufgestellt. Jede dieser CNC-Maschinen bildet ein komplettes System, das Ihnen ein Maximum an Leistung und Effizienz für die Erfüllung individueller Anforderungen Ihrer Kunden ist.
Highlights

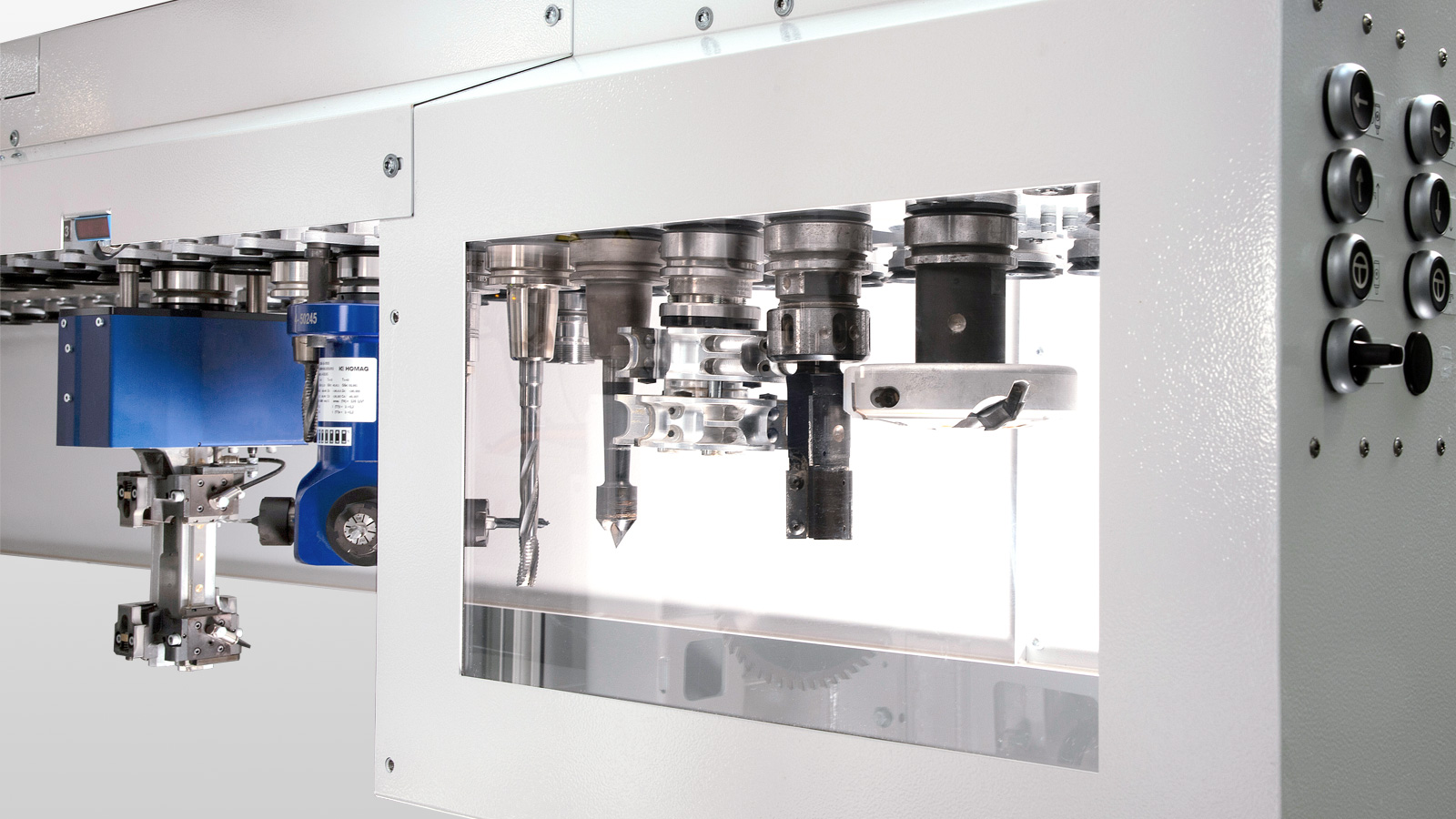

Skalierbare Leistung durch individuelle Bestückung des Fahrportals mit Frässpindeln, Bohrgetrieben und Werkzeugwechslern. Fahrportal mit beidseitigem Antrieb für Bearbeitungstiefen bis über 3.000mm. Maschinengestell aus SORB TECH Mineralverbundwerkstoff
safeScan - Bereichsscanner für berührungslose Absicherung der Positionierung beim automatischen Tisch und Vorschubreduktion in Verbindung mit dem Speed-Pack.
Keine festen Installationen vor der Maschine sparen wertvollen Platz.
Schrägkantenverleimung - Verschiedene Design-Stile und konstruktive Lösungen lassen sich effizient und wirtschaftlich realisieren
Bilder
Funktionen
-
Maximale Einsicht: Das große Fenster ermöglicht einen optimalen Einblick in die Maschine bei der Bearbeitung.
-
Kantenanleimen in Perfektion: powerEdge Pro Aggregatetechnik für perfekte Formkantenverleimung – optional auch mit kleberloser Nullfuge oder mit schwenkbarem Aggregat für Schrägkantenverleimung
-
Immer an der richtigen Stelle: Effektive Absaugung bei geringer Anschlussleistung durch optimierte Erfassung und Ableitung der Späne. Die Haube ist in Stufen oder optional stufenlos motorisch verstellbar und passt sich automatisch der Werkstückdicke an.
-
HOMAG Bohrtechnologie: High-Speed-Bohrtechnik, Klemmung der Spindel und Schnellwechselsystem für Werkzeuge. Präzises Bohren, schnelle Takte, wartungsfreie und langlebige Bauweise. Zusätzliche optionale Anbaueinheiten erweitern das Einsatzspektrum der Maschine.
-
Spindelsensor: Frässpindeln mit Hybridlagerung bieten eine hohe Lebensdauer. Ein zusätzlicher Schwingungssensor erkennt Werkzeugunwuchten und schützt die Spindel vor Überlastung wie z.B. durch zu hohe Vorschübe.
-

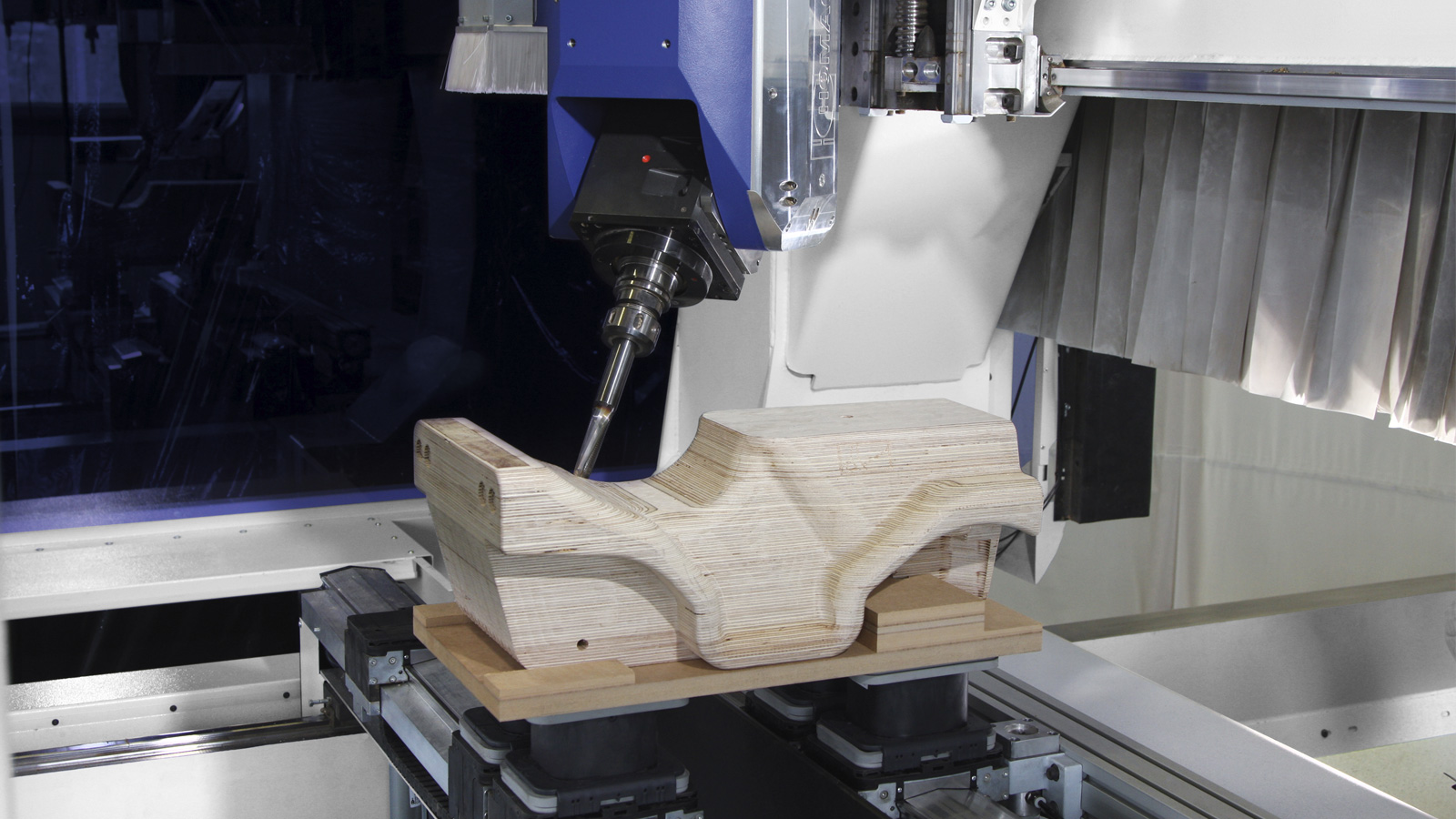

Pneumatikschnittstelle: Schnittstelle mit 3-fach-Abstützung an allen C-Achsen und optional an den DRIVE5 5- Achs-Köpfen ermöglicht den Einsatz getasteter Aggregate z.B. für exaktes Abrunden oben und unten unabhängig von Dickentoleranzen.
-

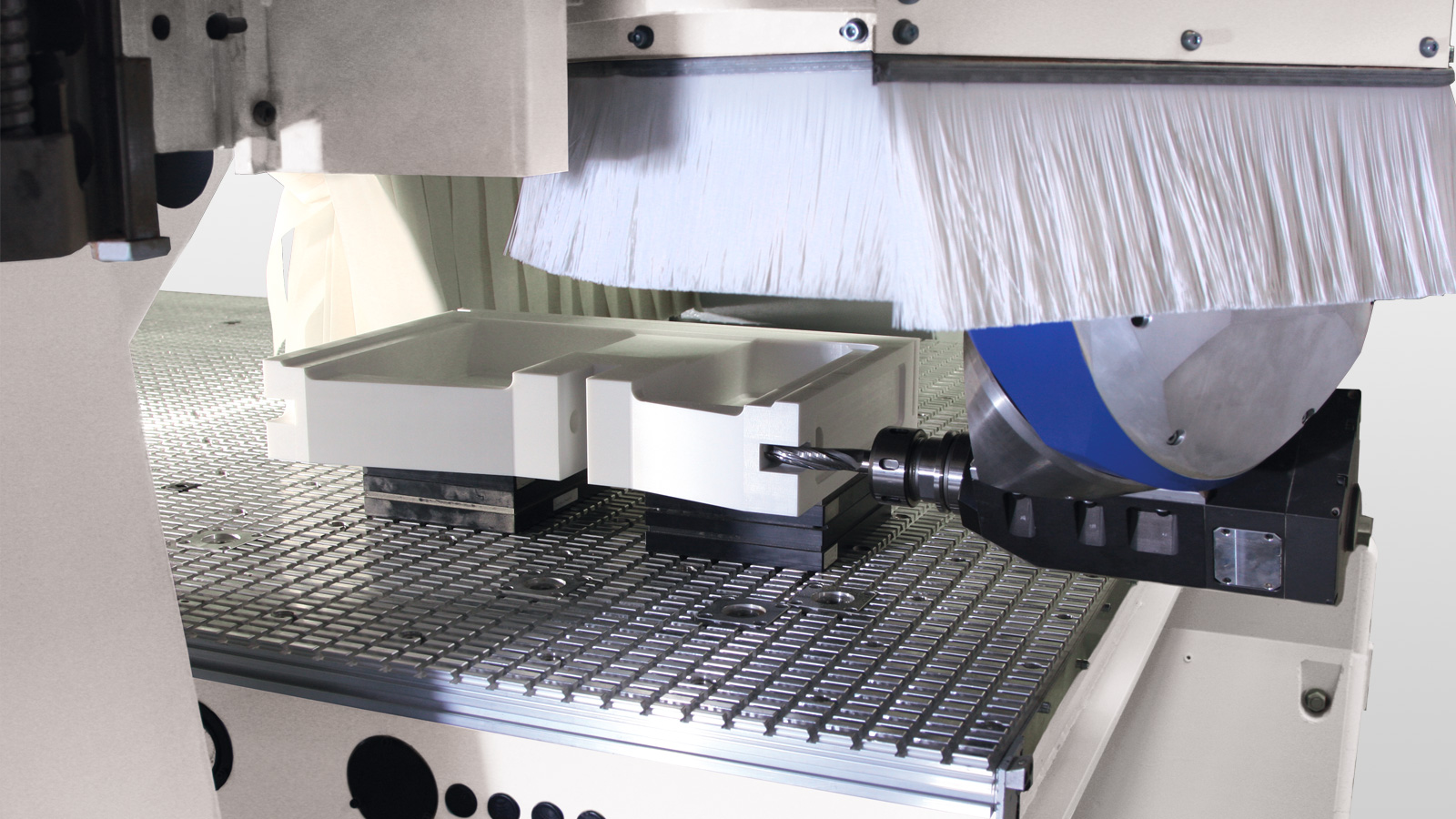

Für jede Anwendung der passende Tisch: Aluminium- Rastertisch, Konsolentisch mit optionaler LED Rüsthilfe oder automatisch positionierender A- Tisch mit einem umfangreichen Baukasten an Spannelementen. So sieht sicheres, flexibles und komfortables Spannen aus.
Technische Daten
Werkstücklänge X [mm] | /33 | /40 | /60 | /74 |
---|---|---|---|---|
Einzelbearbeitung (alle Aggregate) | 3.300 | 4.000 | 6.000 | 7.400 |
Pendelbearbeitung* (alle Aggregate) | 1.025 | 1.375 | 2.375 | 3.075 |
Werkstückbreite Y [mm] | /xx/12 | /xx/15 | /xx/19 | /xx/29 |
---|---|---|---|---|
Alle Aggregate in Hauptspindel (Anschlag vorne) | 1.100 | 1.450 | 1.800 | 2.800 |
Mit Werkzeugdurchmesser 25 mm (Anschlag hinten) | 1.550 | 1.900 | 2.250 | 3.250 |
Verleimen (Anschlag hinten) | 1.550 | 1.900 | 2.250 | -- |
Werkstückdicke Z [mm] | 510 | 610 |
---|---|---|
Mit Werkzeuglänge 230 mm | 300 | 500 |
Werkstückparameter sind teilweise von den verwendeten Werkzeugen abhängig.
Weitere technische Daten entnehmen Sie bitte dem jeweiligen Prospekt!
*Abmessung bei mittiger Aufteilung. Größe Pendelfeld dynamisch angepasst an Bauteilegröße
(Frühere Produktbezeichnung: Bearbeitungszentren BMG 510|610)
