CNC-Portalbearbeitungszentrum CENTATEQ N-500
Die kompakte Nestingmaschine in Portalbauweise
Unsere Nestingmaschinen ermöglichen ein verschnittoptimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen. Die klassischen Einsatzbereiche des Nestings liegen im Erstellen von Korpusmöbeln, im Aufteilen und Veredeln von Möbelfronten sowie im Gestellmöbelbau. Verschiedene Möglichkeiten zur Automatisierung des Materialhandlings sorgen für eine hohe Zeitersparnis und ein noch effektiveres Arbeiten.
(CNC-Portalbearbeitungszentrum Vantage 100)
Vorteile

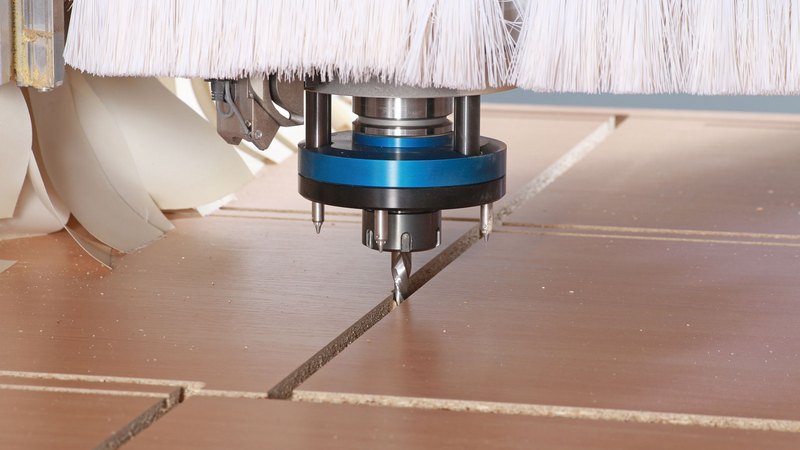

Plattenaufteilen im Nesting-Verfahren

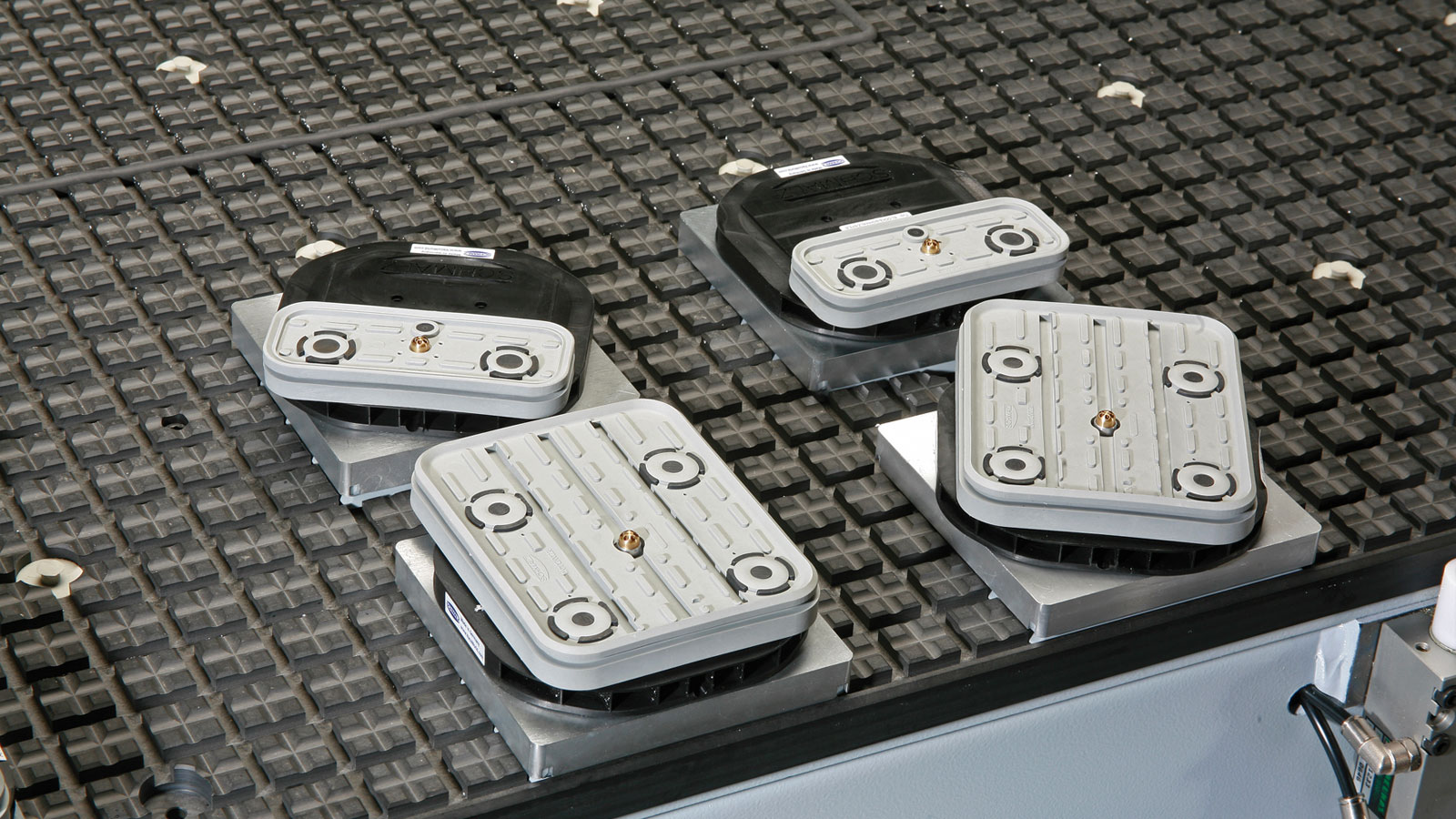

MATRIX-Tisch mit Vakuumsaugern für erweiterten Bearbeitungsspielraum

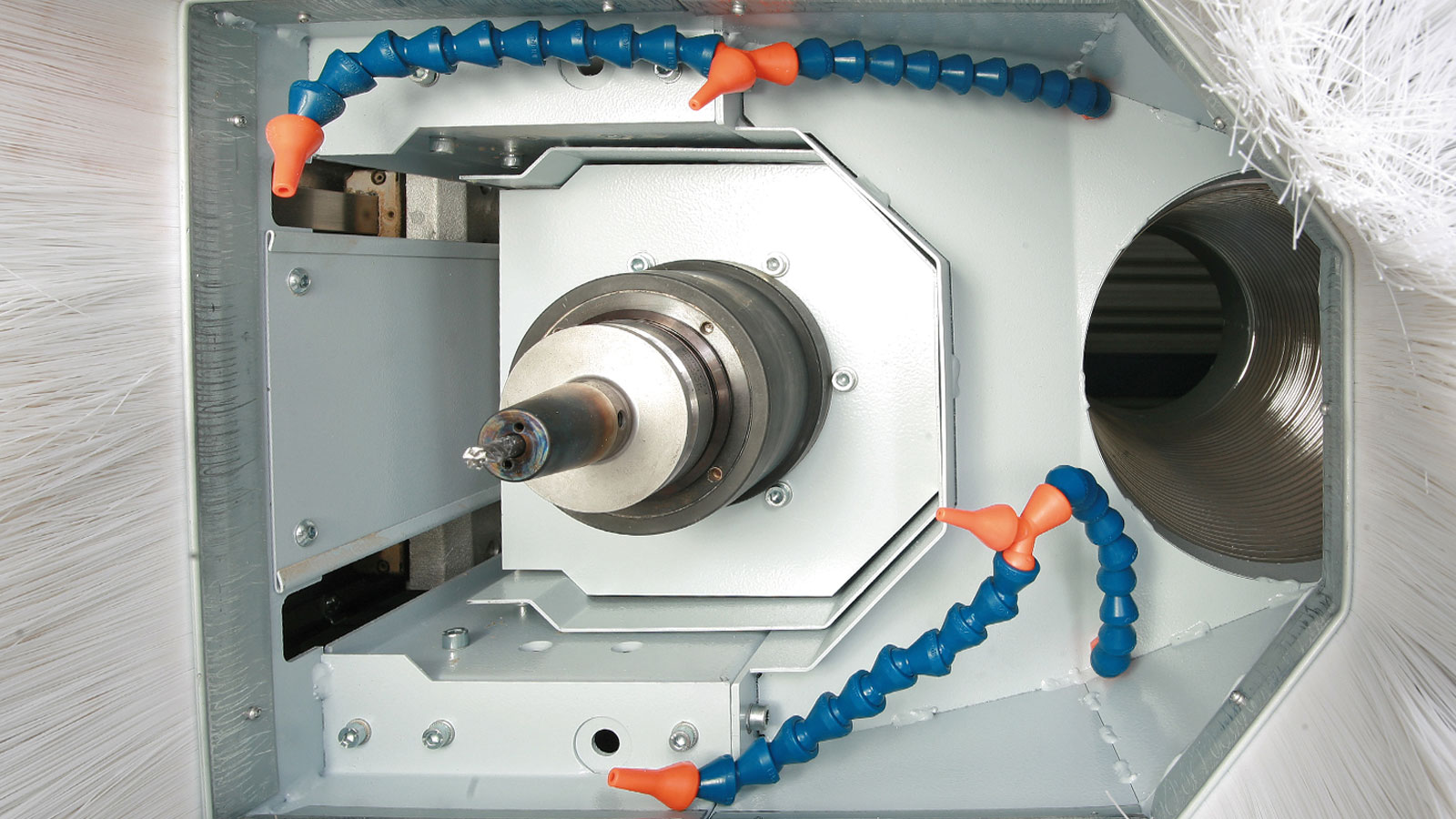

Konfiguration: 10 kW HSK-Frässpindel

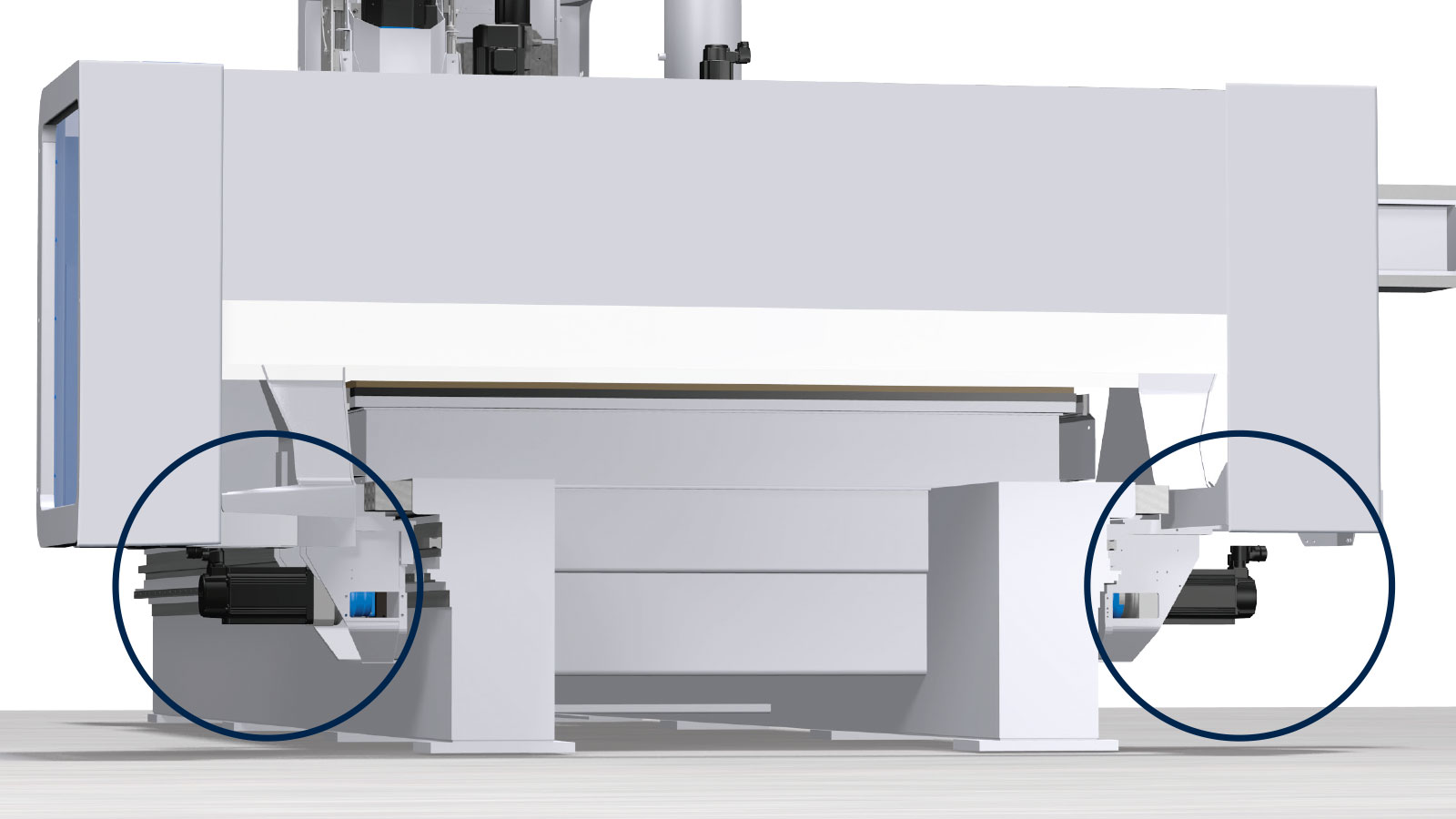

2 synchronisierte digitale Servoantriebe in X-Richtung garantieren höchste Bearbeitungsqualität
Programmgesteuerter Absaugstutzen für ein optimiertes Absaugergebnis und das Einsparen von Energie (ecoPlus)

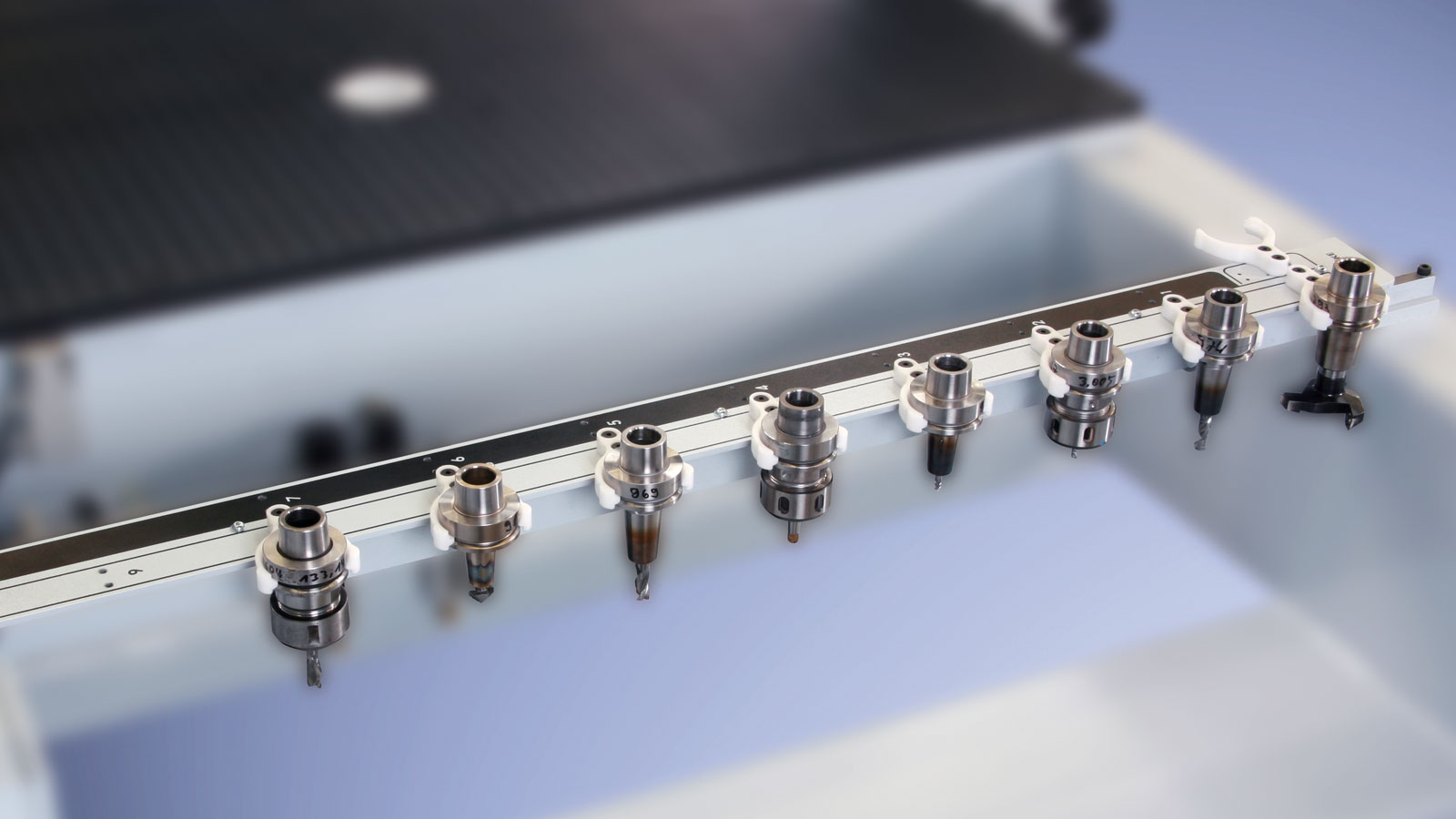

Werkzeugwechselsystem mit 7, 8, 10 oder 12 Plätzen je nach Arbeitsfeld

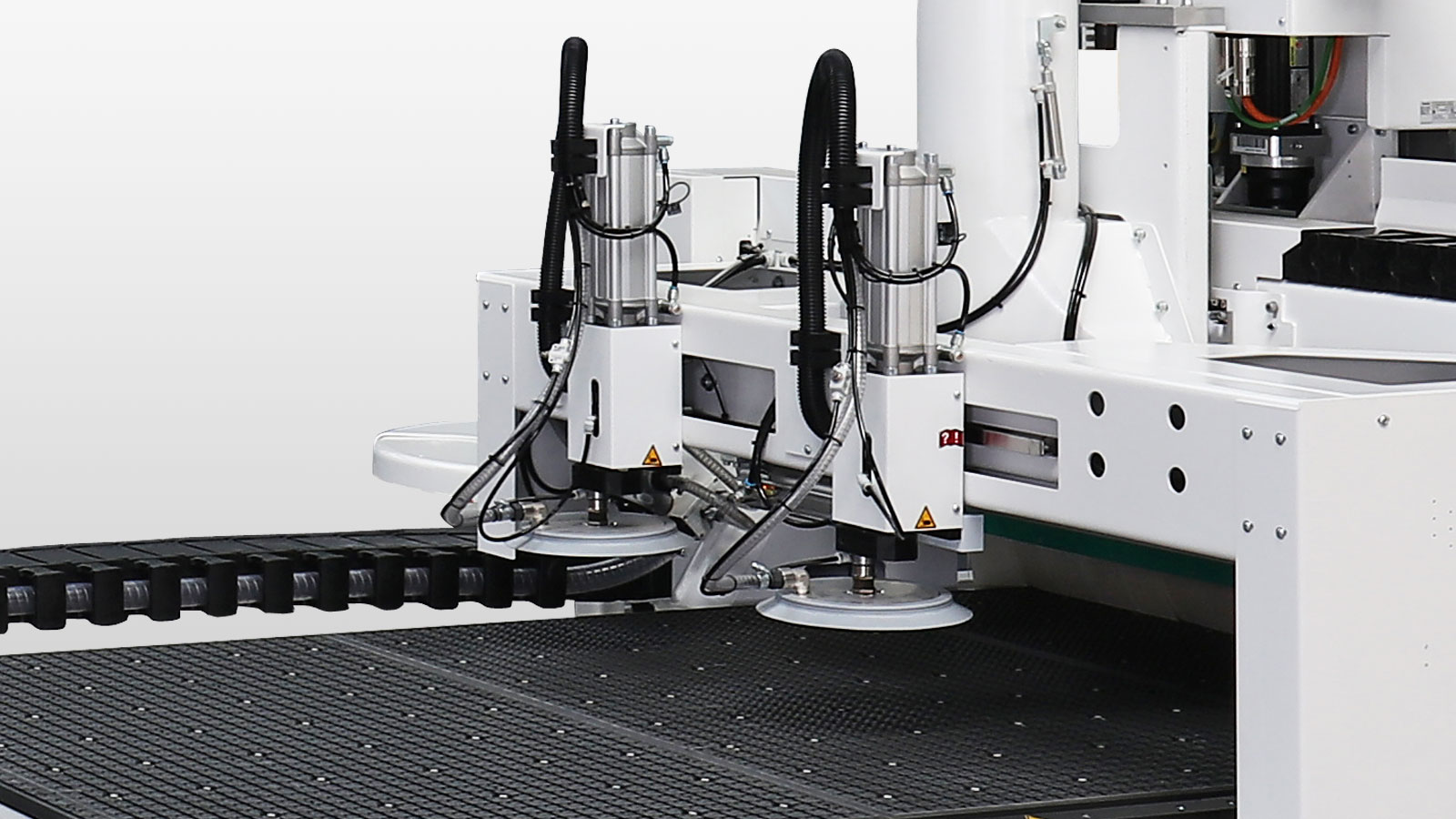

Einzieh- und Ausschiebe-Funktion für Werkstücke

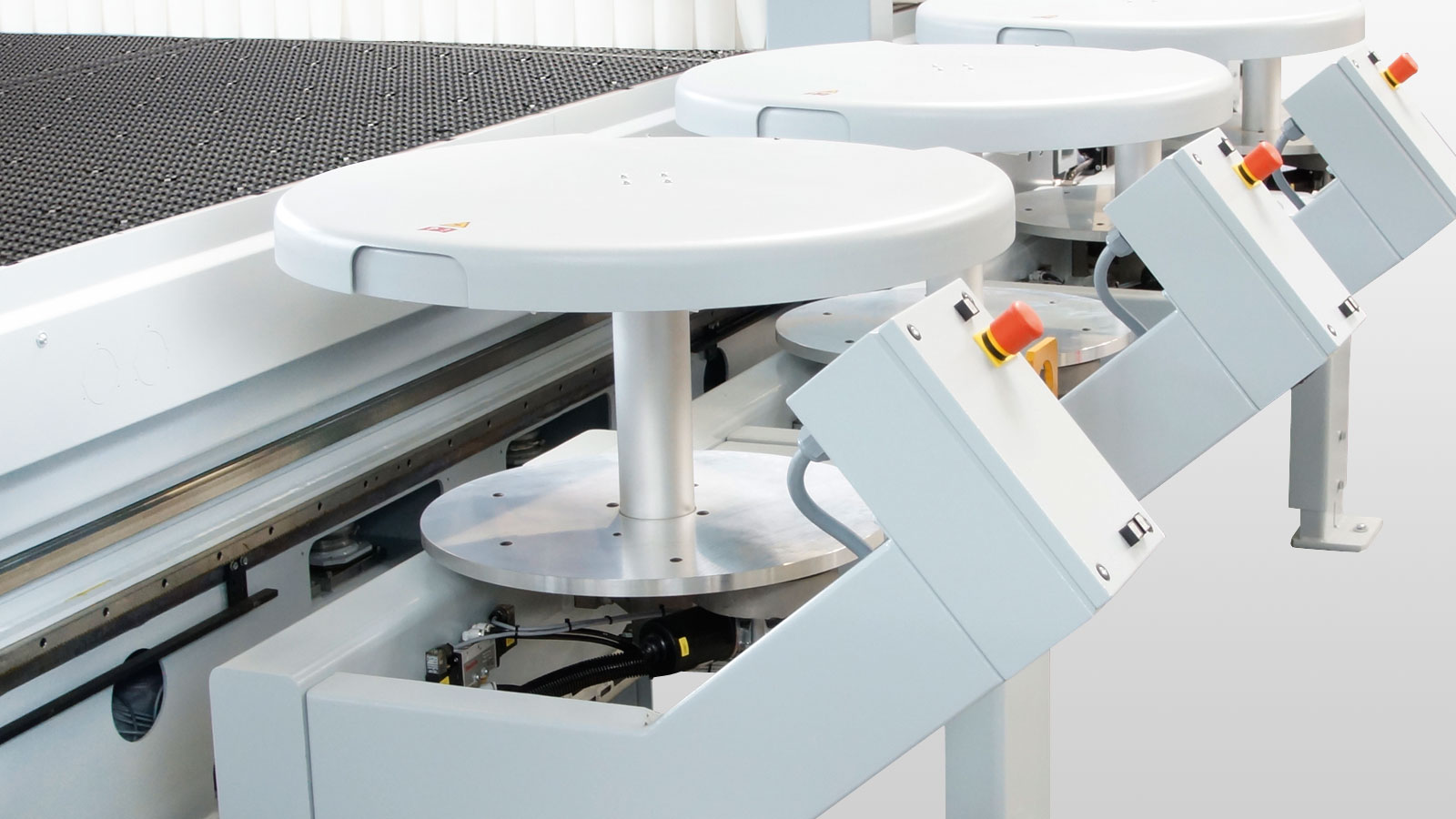

Werkzeugwechselsysteme mit 14, 28 oder 42 Plätzen verfügbar

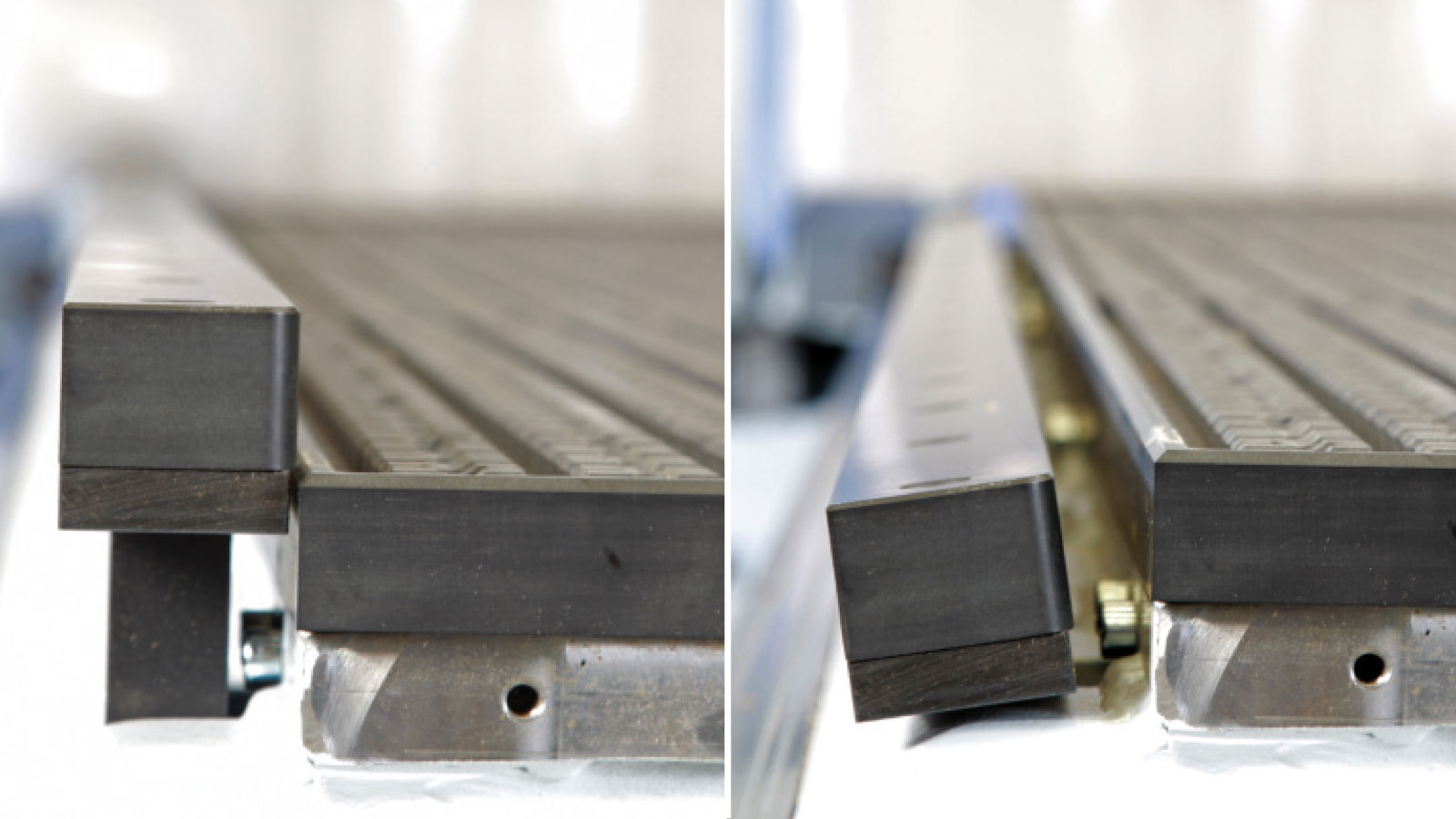

Absenkbares Anschlaglineal zum sicheren Ausschieben der Werkstücke

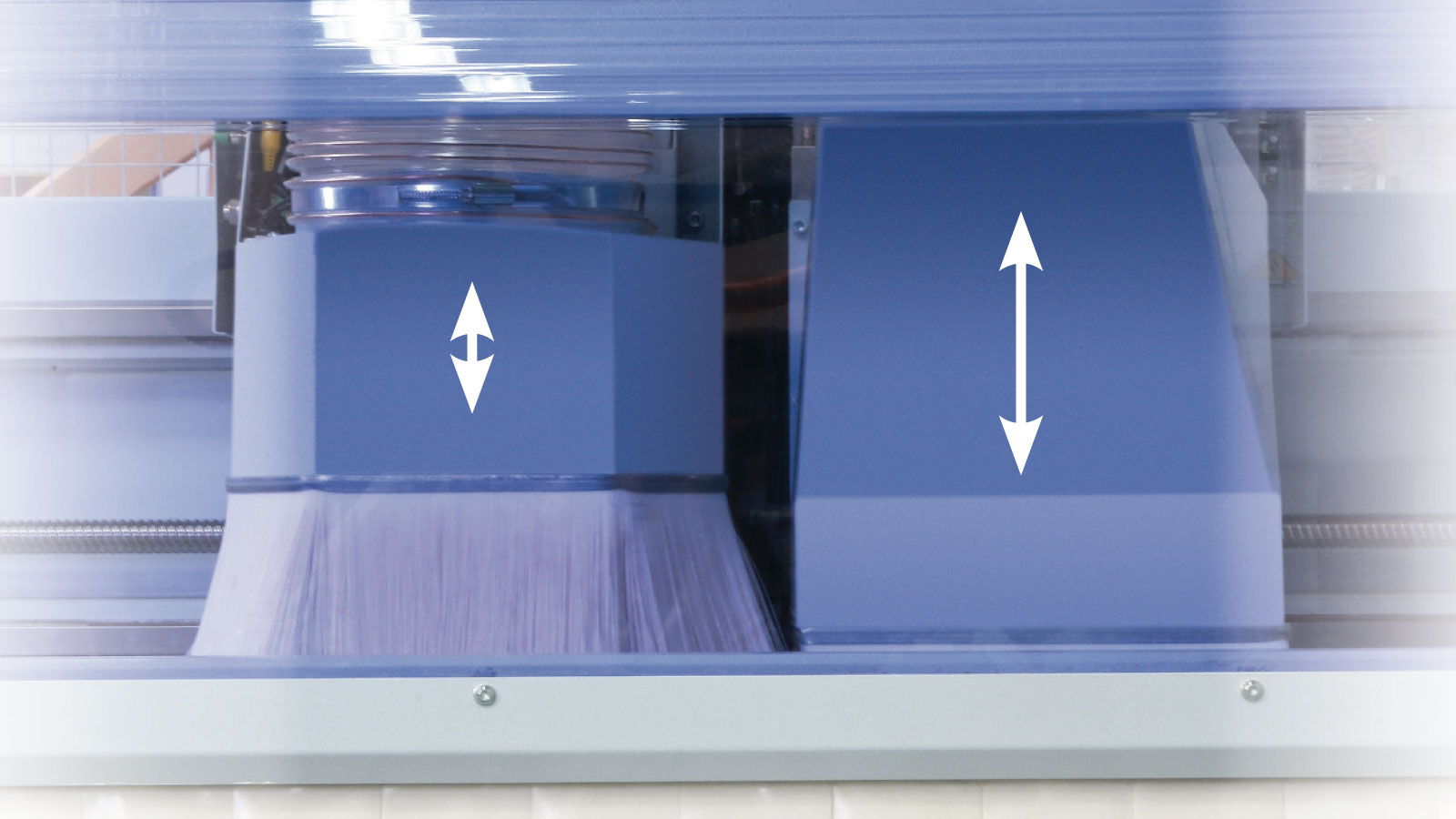

2 CNC-gesteuerte Z-Achsen für mehr Stabilität und höhere Bearbeitungsqualität
Besonderheiten
Werkzeugwechselsystem mit 7 bis 12 Plätzen je nach Arbeitsfeldgröße
Softwarepaket für Maschine und PC (optional)
Elektronische Abfrage aller Anschlagzylinder
10 kW HSK-Frässpindel im Standard (optional: 13,2 kW)
Energieeffizient durch hohe Vakuumleistungen bei geringem Stromverbrauch
Gesamtes Arbeitsfeld ist mit allen Bearbeitungswerkzeugen erreichbar
Technische Daten
| CENTATEQ N-500 | 480 | 510 | 512 | 612 | 710 | 714 |
|---|---|---|---|---|---|---|
| Arbeitsfeldbreite [mm | Fuß] | 1250 | 4 | 1550 | 5 | 1550 | 5 | 1850 | 6 | 2250 | 7 | 2250 | 7 |
| Arbeitsfeldlänge [mm | Fuß] | 2520 | 8 | 3100 | 10 | 3700 | 12 | 3700 | 12 | 3100 | 10 | 4300| 14 |
| Arbeitsfeldhöhe [mm | inch] | 100 | 3,94 | 100 | 3,94 | 100 | 3,94 | 100 | 3,94 | 100 | 3,94 | 100 | 3,94 |
| Vakuumleistung [m³/h] [Hz] | 290/345 50/60 | 580/690 50/60 | 580/690 50/60 | 580/690 50/60 | 870/1035 50/60 | 870/1035 50/60 |
Technische Angaben sind ohne Gewähr!
