Stoły montażowe BUILDTEQ A-600

Stoły montażowe BUILDTEQ A-600

Specjalista w dziedzinie produkcji dachów i stropów

Dzięki stołowi BUILDTEQ A-600 produkcja elementów dachowych i stropowych przebiega szybko i sprawnie. Stół określa położenie belek na podstawie danych CAD w sposób w pełni zautomatyzowany, a następnie je mocuje. W przypadku połączenia stołu z linią produkcyjną umożliwia on dodatkowo transportowanie, ustawianie i obracanie elementów. W pełni automatyczne zbrojenie stołu odbywa się w całości w czasie przerwy, dzięki czemu nie występuje czas oczekiwania pomiędzy poszczególnymi elementami. W mgnieniu oka produkowane są prawidłowo zmontowane, prostokątne elementy.

Zalety

  • Wysoka wydajność – znaczna oszczędność czasu dzięki w pełni automatycznemu zbrojeniu stołu
  • Większa dokładność wymiarowa elementów dzięki perfekcyjnemu ustawianiu belek za pomocą osi NC
  • Możliwość wielokrotnego przyporządkowania: obróbka wielu elementów na jednym stole
  • Wszechstronne zastosowanie dzięki produkcji na poziomie wielkości pojedynczej partii
  • Wysokie bezpieczeństwo i ergonomia pracy dzięki odpornemu pokryciu antypoślizgowemu

Zdjęcia

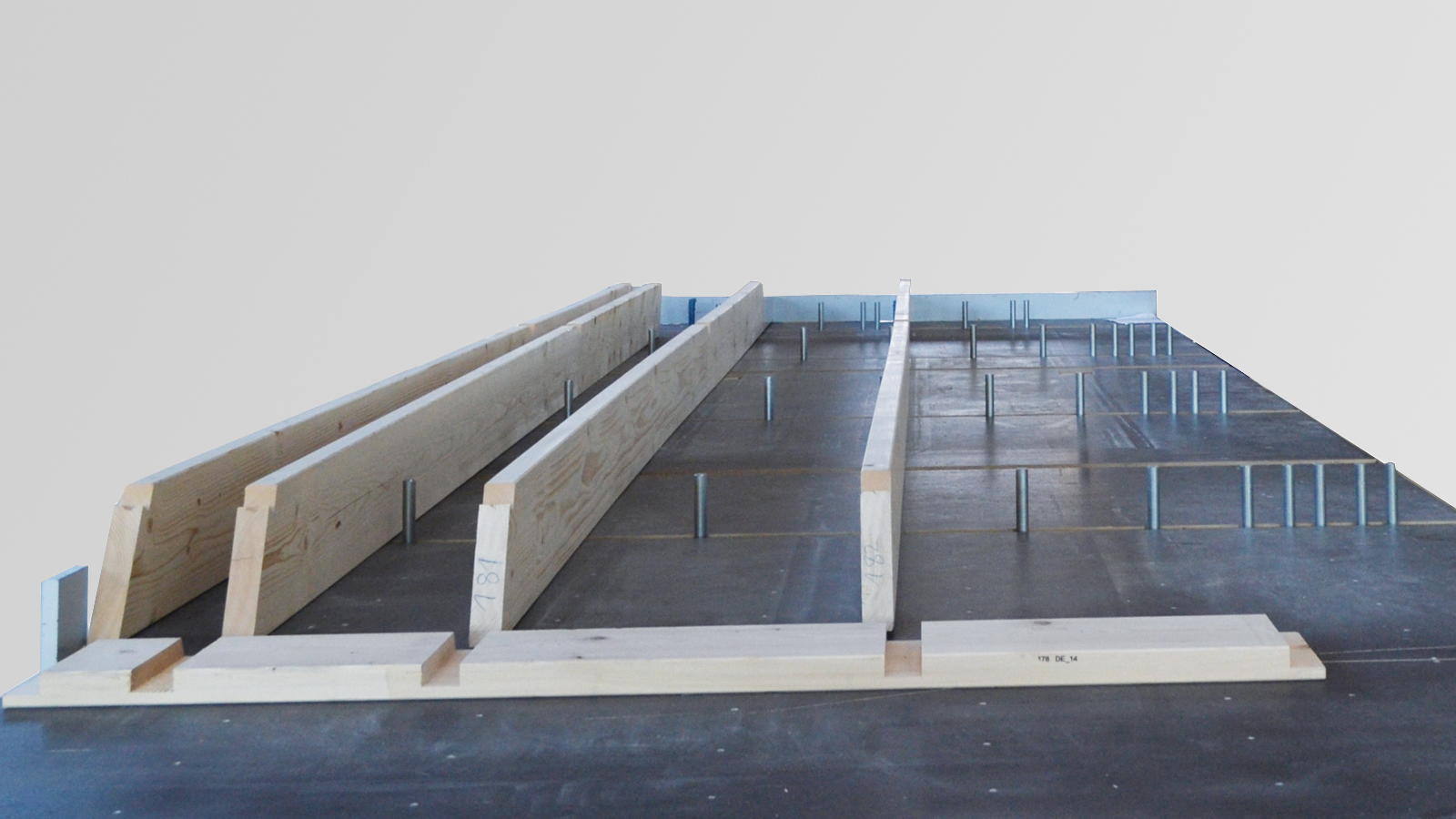

  • System mocowania sterowany NC do w pełni automatycznego mocowania i ustawiania belek.

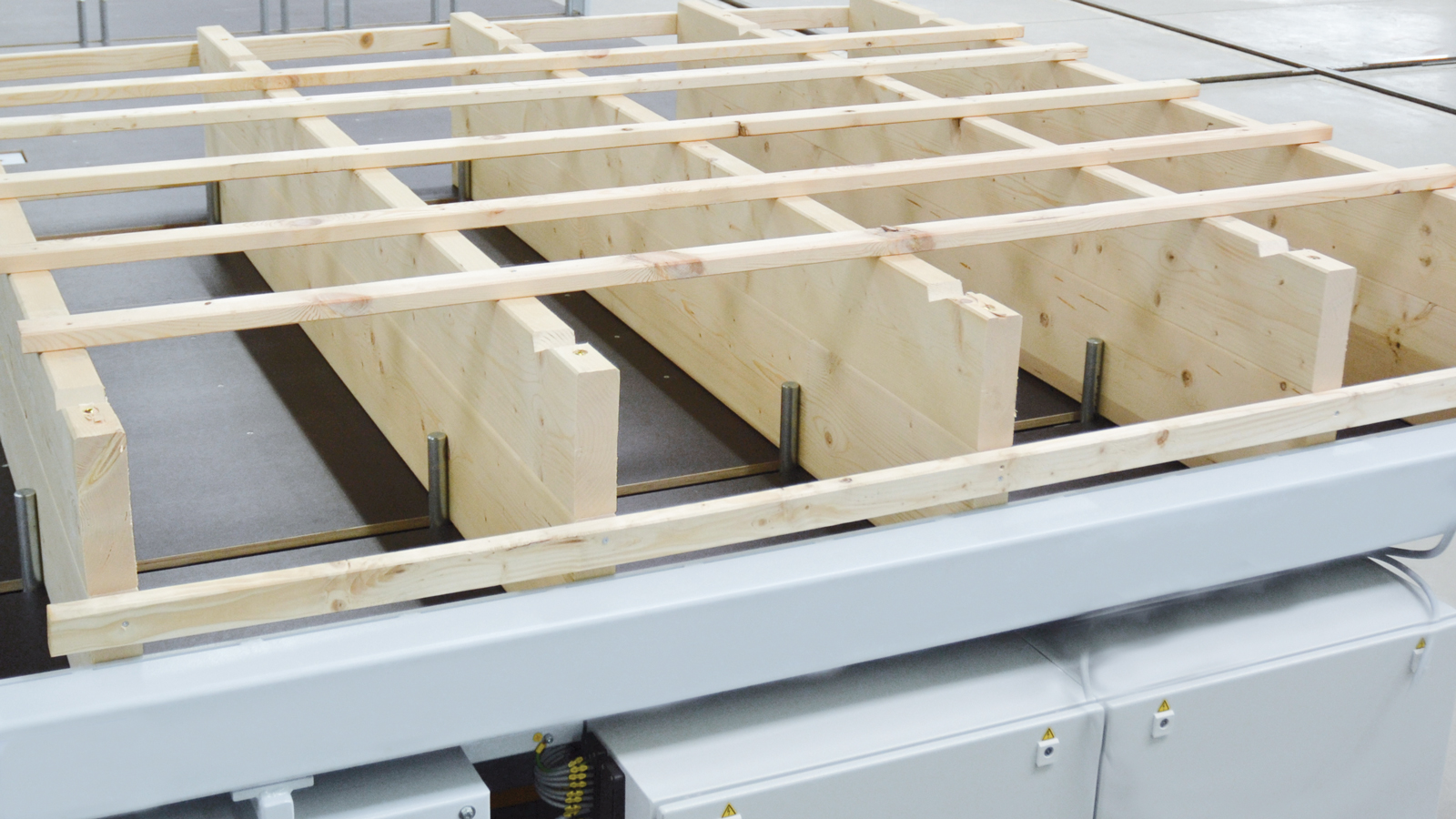

  • Produkcja prostokątnych elementów przy użyciu ogranicznika X.
  • System montażowy sterowany NC z optymalizacją mocowania.

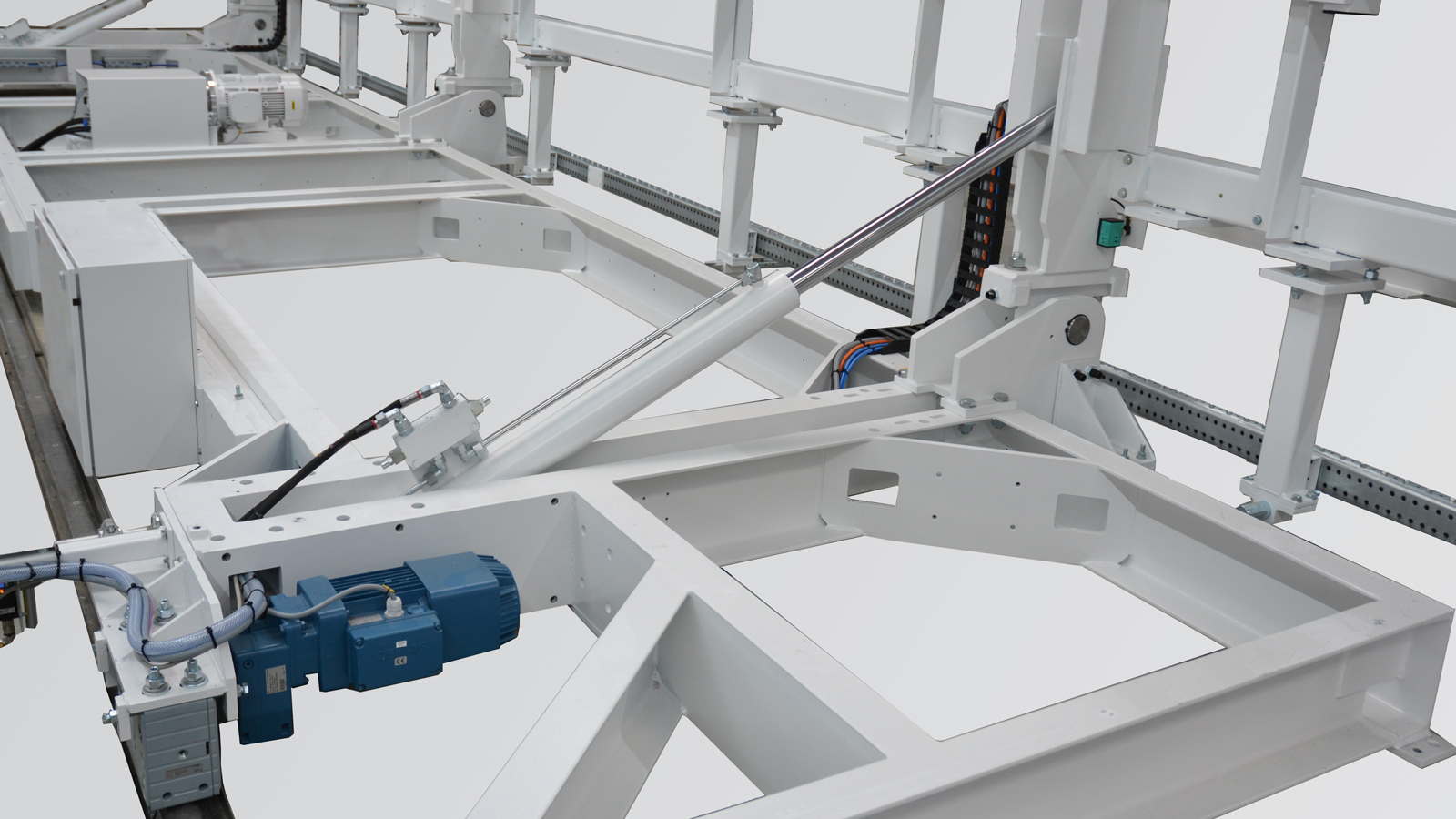

  • Opcjonalnie: Hydrauliczna funkcja ustawiania do ustawiania i odwracania elementów.

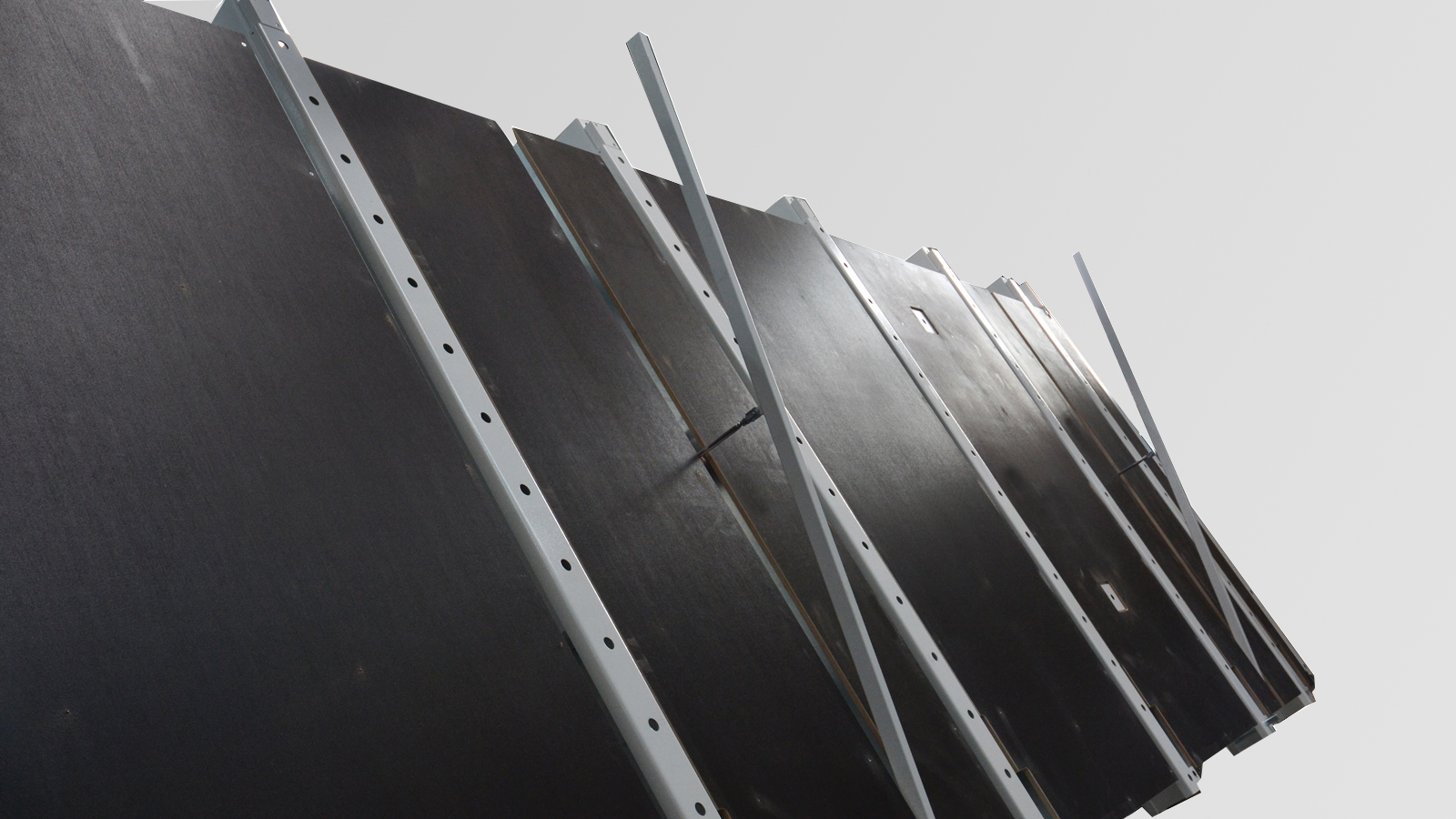

  • Opcjonalnie: Wbudowany wyrzutnik elementów wysuwa element pneumatycznie z jednostek mocujących podczas odwracania.

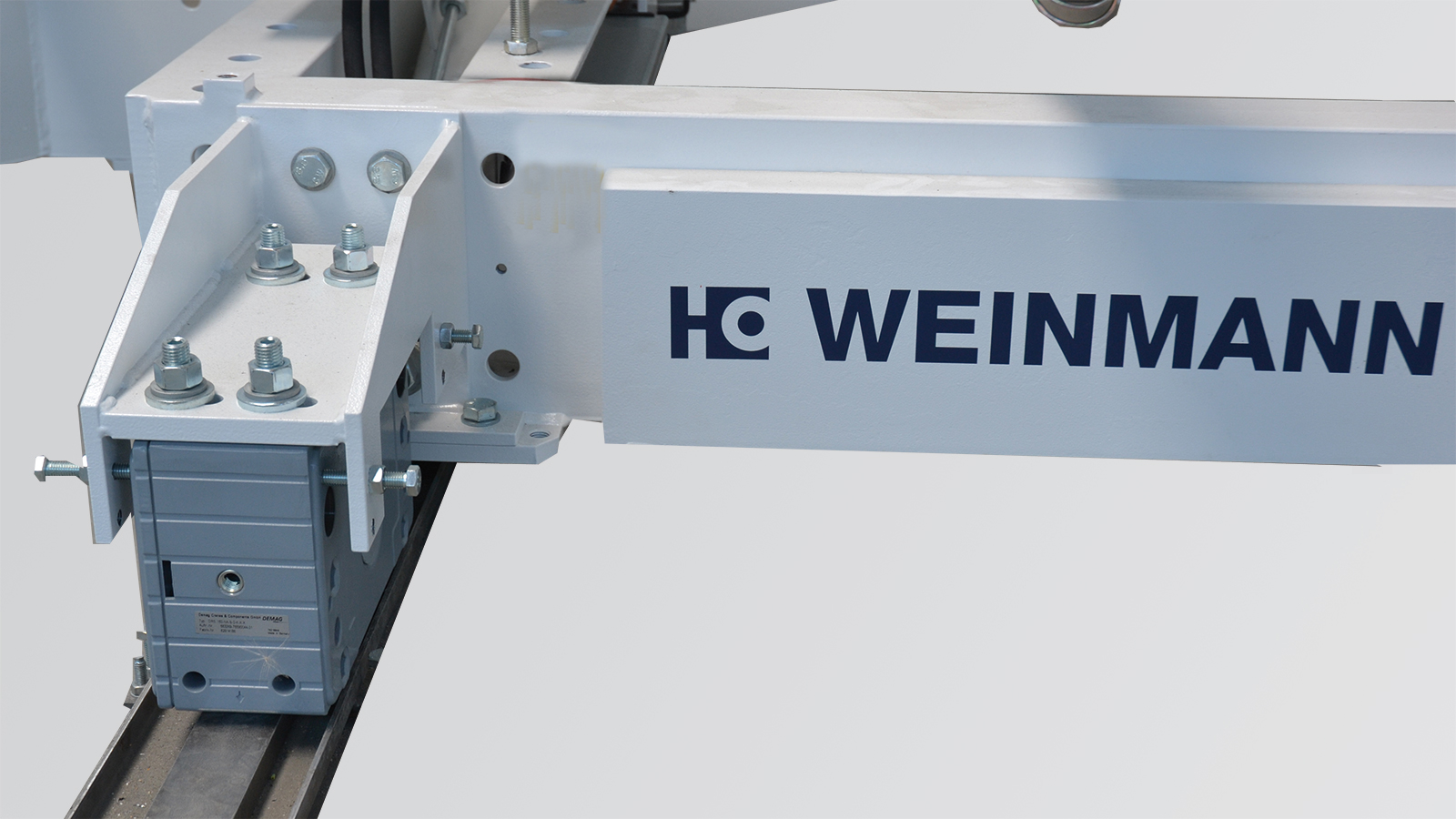

  • Opcjonalnie: Wózki jezdne w kierunku wzdłużnym lub poprzecznym umożliwiają połączenie z linią produkcyjną.
  • Oprogramowanie wupWorks 3 umożliwia w pełni automatyczne przetwarzanie utworzonych za pomocą oprogramowania CAD plików WUP na programy CNC.

Walory techniczne

  • Mocowanie i wyrównywanie warstw krokwi lub belek odbywa się za pomocą w pełni automatycznych, sterowanych numerycznie (CNC) jednostek mocujących

  • Transport elementów odbywa się w kierunku wzdłużnym w celu przekazywania elementów do następnych stacji roboczych

  • Możliwość wykorzystania jako stołu odwracanego poprzez zastosowanie dodatkowych układów jezdnych

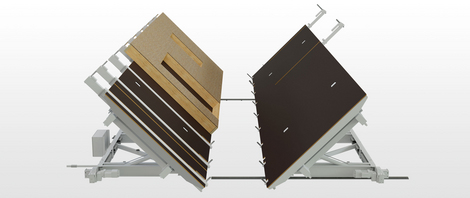

  • Zautomatyzowana funkcja obrotu za pomocą drugiego stołu pozwala na delikatne obracanie elementów

  • Produkcja prostokątnych elementów przy użyciu ogranicznika X

Dane techniczne

Minimalna szerokość elementu [m]0,60
Maksymalna szerokość elementu [m]2,6
(opcjonalnie możliwość stosowania szerszych elementów)
Minimalna długość elementu [m]2
Maksymalna długość elementu [m]12
Maksymalna masa elementu przy długości [t]3,5

Dane techniczne bez gwarancji!

(Poprzednia nazwa produktu: Stół do produkcji elementów dachowych i stropowych WTD 170 NC)
