Plattenaufteilsägen SAWTEQ S-400
Plattenaufteilsägen SAWTEQ S-400
Kraftvoll und bereit für mehr: Die SAWTEQ S-400 ist die ideale Zuschnitt-Lösung für wachsende Betriebe und die Fertigung mittlerer bis großer Losgrößen.
Die Kombination von Leistungskraft, Schnelligkeit und zuverlässiger Technik machen diese Aufteilsäge so attraktiv. Für die nötige Durchsatzstärke sorgen Sägeblattüberstände von 110 mm bzw. 125 mm. Kurz: Das Grundmodell der Baureihe 400 definiert das Verhältnis von Preis und Leistung neu.
Vorteile
Highlights
Bedienkomfort und Leistung werden durch das neue Bedienpult mit zusätzlicher Position am Druckbalken, Bedienerassistenzssystem intelliGuide und quickTip – der Assistent für eine optimal eingestellte Maschine sichergestellt
Mit der neuen Toleranzmessung toleranceCheck produzieren Sie dauerhaft auf hohem Qualitätsniveau
Bilder
-
![]()
module45: Zu- und Gehrungsschnitt auf einer Säge. Schnell, einfach und stufenlos einstellbar für Winkel von 1 bis 46 Grad (Option). -
![]()
Intuitives Bediener-Assistenz-System LED führt den Bediener visuell mithilfe einer LED-Lichtleiste durch den Bearbeitungsprozess (Option). -
![]()
Vollautomatische Winkelschnitte durch automatisches Berechnen und Einstellen des Winkels – schnell, effizient, und materialschonend (Option). -
![]()
combiTec spart Material, Zeit, Geld und manuelle Arbeitsschritte: durch automatische Nachschnitte im laufenden Zuschnitt (Option). -
![]()
dustEx-Düsen transportieren Staub und Späne in Richtung Winkellineal: verbessert die Absaugung und verhindert Kratzer. -
![]()
Pneumatischer Besäum-Anschlag: Empfindliche Materialien exakt positionieren und schonend verarbeiten (Option). -
![]()
Das Postforming-Aggregat ermöglicht das ausrissfreie Zuschneiden von Soft- und Postformingplatten (Option). -
![]()
Power Concept Premium bringt eine Leistungssteigerung bis zu 40%, deutlich verkürzte Arbeitszyklen und niedrigere Stückkosten (Option). -
![]()
Automatische Etikettierung im laufenden Sägeprozess – für eine fehlerfreie Kennzeichnung und detaillierte Teileidentifikation (Option). -
![]()
Dreh-Vorrichtung für Kopfschnitte: steigert die Leistung bei geeigneten Schnittbildern deutlich und reduziert den Aufwand im Handling (Option).
Funktionen
-
Maßgenauer Programmschieber
-
Stabiler Druckbalken für erstklassige Schnittqualität
-
Zentrale Winkelandrück-Vorrichtung: direkt in den Sägewagen integriert, das verkürzt die Zykluszeiten
-
Steuerungssoftware CADmatic 5
– Intuitiv verständlich
– Full-HD-Multitouch-Display im Breitbildformat
– Einheitliche Benutzeroberfläche powerTouch
– Die neue 3D-Assistenzgrafik unterstützt den Bediener und lässt sich intuitiv bedienen
– Bereit für die Anbindung an tapio
– Visuelle Fehlerdiagnose -
Ergonomische Tischhöhe von 920 mm
Technische Daten
| Sägeblattüberstand [mm] | 110 (optional 125) |
| Schnittlänge [mm] | 3.200 / 3.800 / 4.300 / 5.600 |
| Geschwindigkeit Programmschieber [m/min] | bis zu 90 |
| Geschwindigkeit Sägewagen [m/min] | bis zu 150 (optional bis zu 170) |
| Hauptsägemotor [kW] | 50 Hz: 18 (optional 24) 60 Hz: 21 (optional 28) |
| Monitor | 24''-Full-HD Multitouch Display |
| Bediensoftware | CADmatic 5 |
(Frühere Produktbezeichnung: Plattenaufteilsäge SAWTEQ B-400 | HPP 400)
So produzieren Ihre Kollegen
Videos

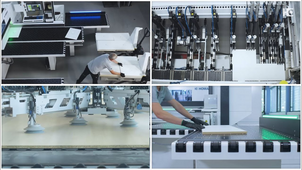

Material in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
Broschüren
Produktvergleich
Einzelsägen für den Zuschnitt
|
|
|
|
| |
|---|---|---|---|---|---|
| Plattenaufteilsäge SAWTEQ S-100 | Plattenaufteilsäge SAWTEQ S-200 | Plattenaufteilsäge SAWTEQ S-300 | Plattenaufteilsäge SAWTEQ S-400 | Plattenaufteilsäge SAWTEQ S-500 | |
| Schnittlänge | 3.200 | 3.800 | 3.200 | 3.800 | 4.300 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 6.500 |
| Sägeblattüberstand | 65 | 65 (optional 80 oder 95) | 80 (optional 95) | 110 (optional 125) | 150 (optional 170) |
| Programmschiebergeschwindigkeit [m/min] | bis zu 60 | bis zu 80 | bis zu 90 | bis zu 90 | bis zu 90 |
| Sägewagengeschwindigkeit [m/min] | bis zu 60 | bis zu 80 (optional bis zu 120) | bis zu 150 (optional 170) | 150 (optional bis zu 170) | bis zu 130 (optional 150) |
| Linksmaschine möglich | - | - | |||
