CNC-Bohr- und Dübeleintreibmaschinen DRILLTEQ D-510
CNC-Bohr- und Dübeleintreibmaschinen DRILLTEQ D-510
Komplettbearbeitung im Randbereich
Ob als Einzelmaschine oder als Komplementärprodukt in Verbindung mit einem CNC-Bearbeitungszentrum – die DRILLTEQ D-510 ermöglicht die komplette und präzise Bearbeitung im Randbereich durch die clevere Zusammenstellung von Bohren, Dübeln und Fräsen.
Highlights
Vertikales Bohren im Randbereich - ideal für Verbindungsbeschläge oder Topfbandbohrungen.
Horizontales Fräsen für z.B. Rückwände oder Möbelverbinder.
Präzise Bohrungen durch definierte Anschläge (X/Y-Richtung) in der Maschine.
Bis zu 8 verstellbare Spannzylinder ermöglichen ein sicheres und schonendes Fixieren der Werkstücke
Bilder
-
![]()

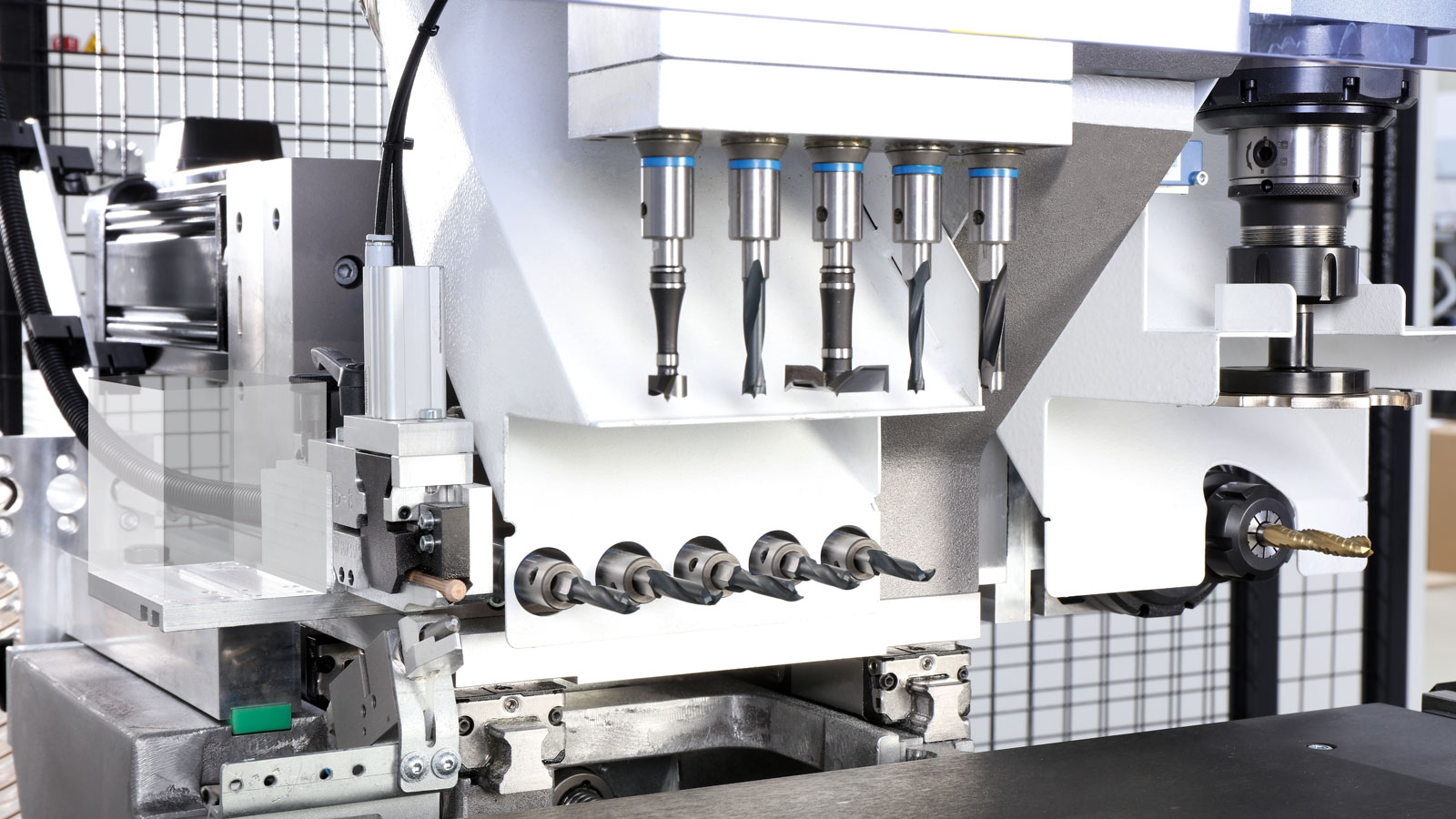

DRILLTEQ D-510 – Beispielkonfiguration -
![]()

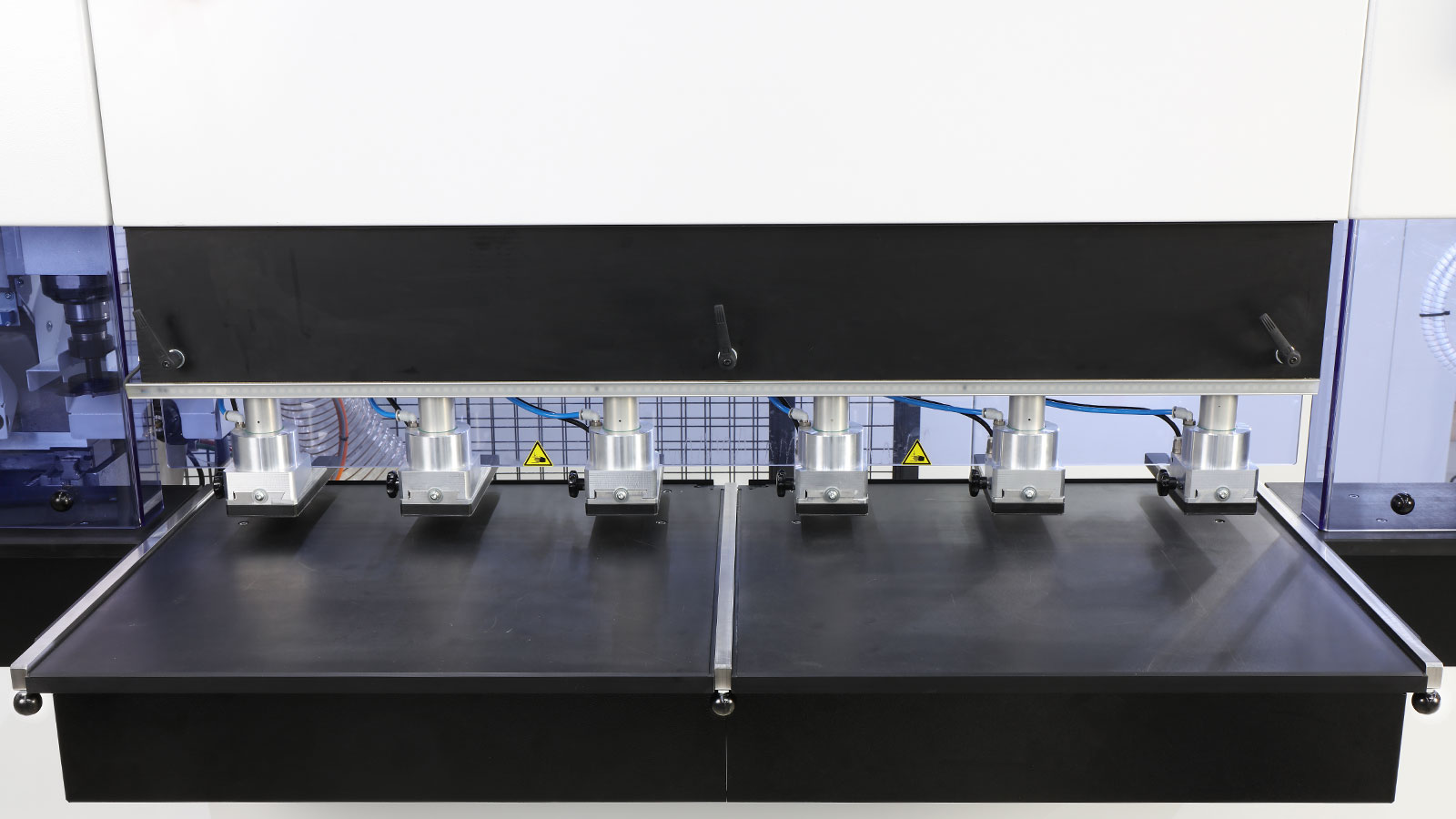

Bis zu 8 verstellbare Spannzylinder ermöglichen ein sicheres und schonendes Fixieren der Werkstücke -
![]()

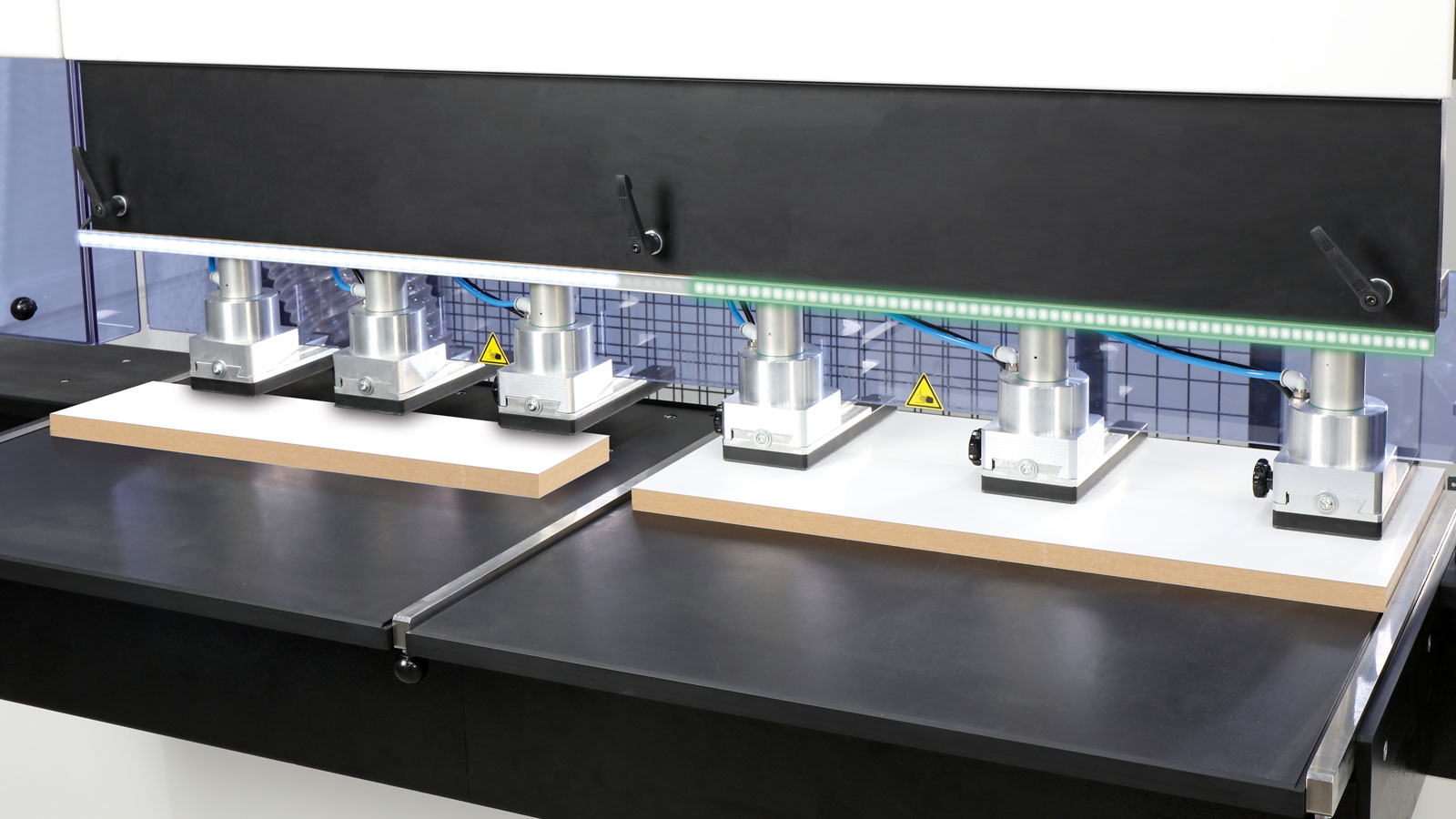

Option intelliGuide Classic – optisches LED-Assistenzsystem -
![]()

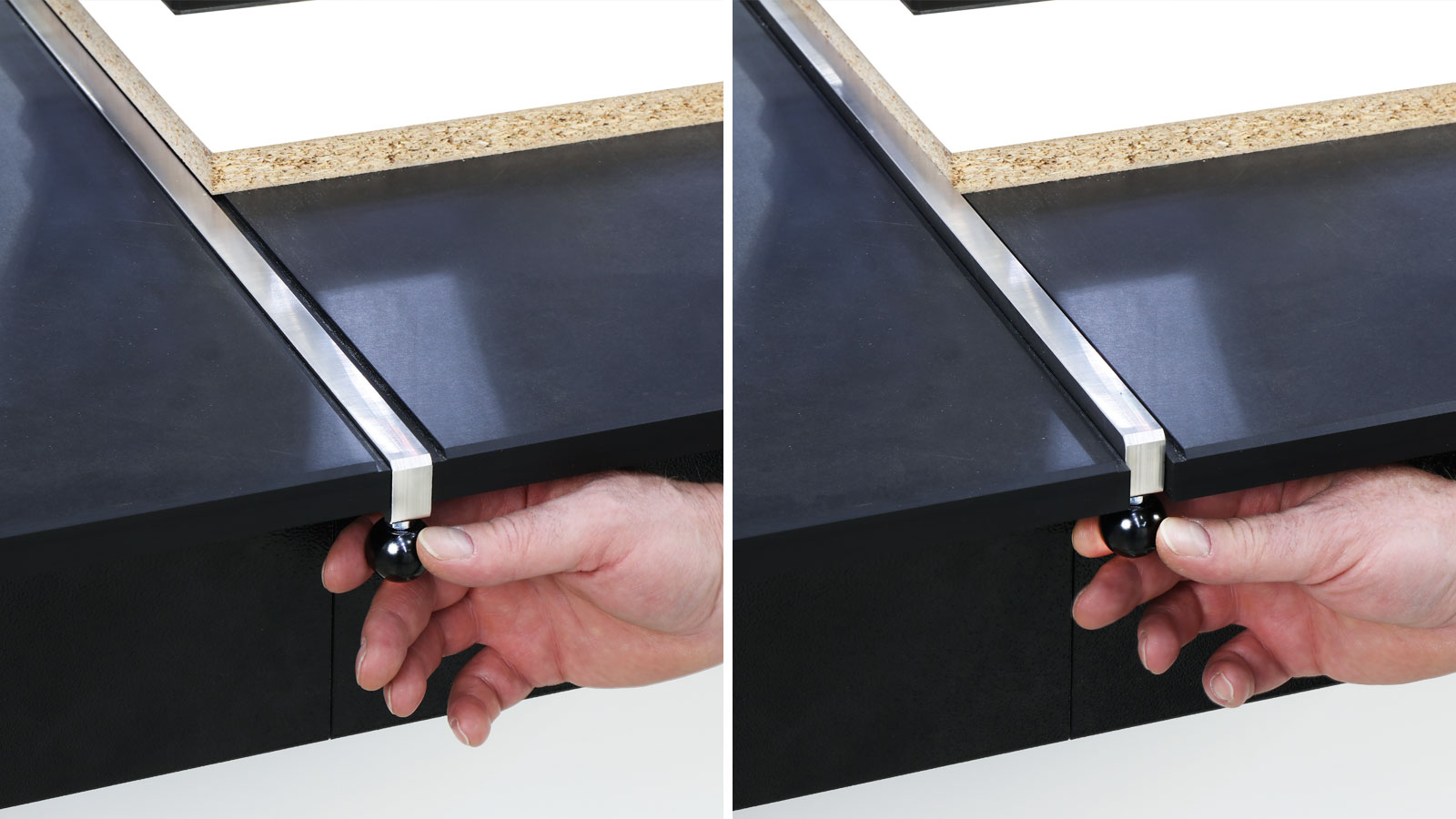

Manuell absenkbare Anschläge -
![]()

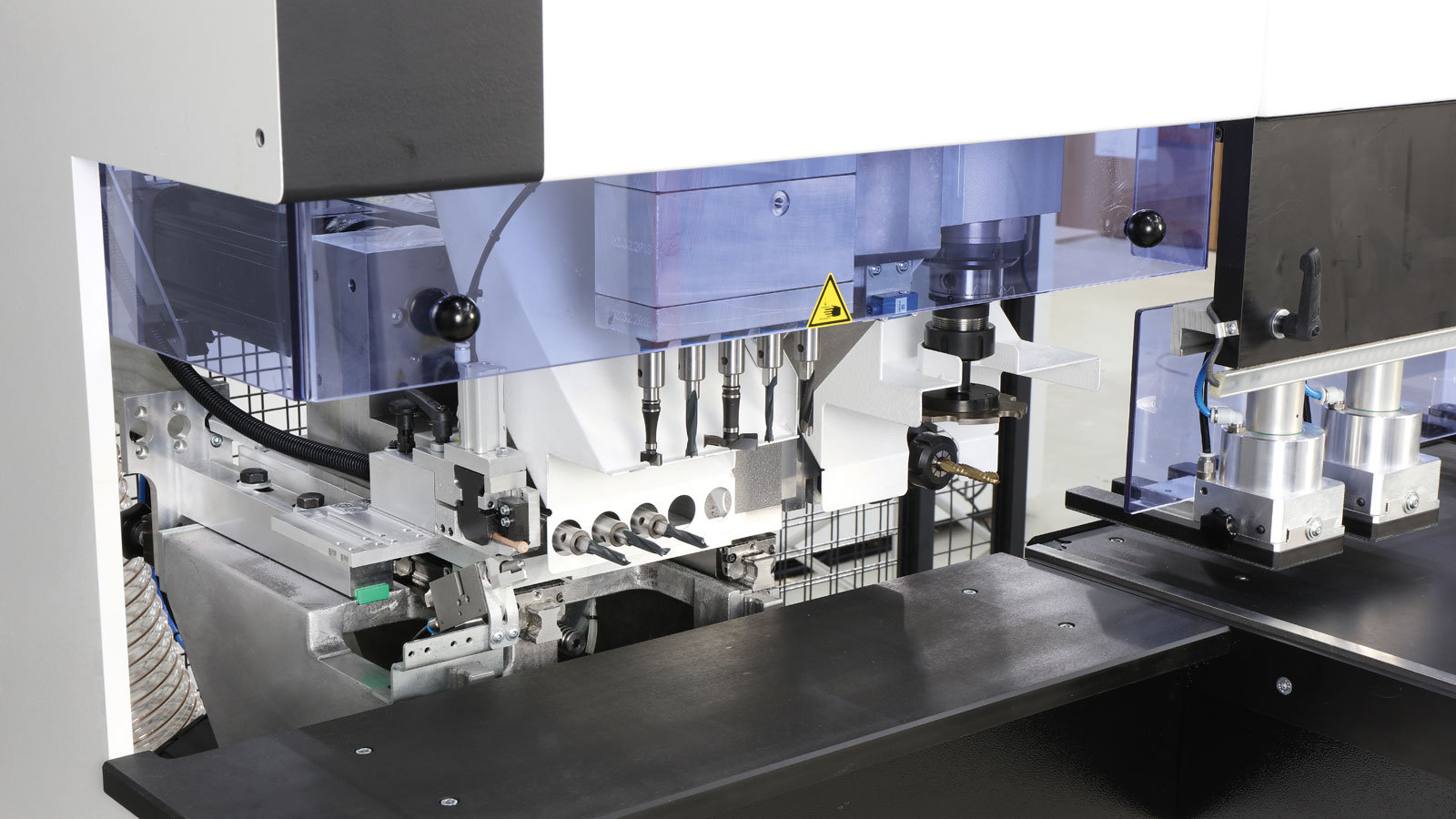

Schneller Werkzeugwechsel an der Maschinenvorderseite durch verstellbare Scheiben aus Makrolon -
![]()

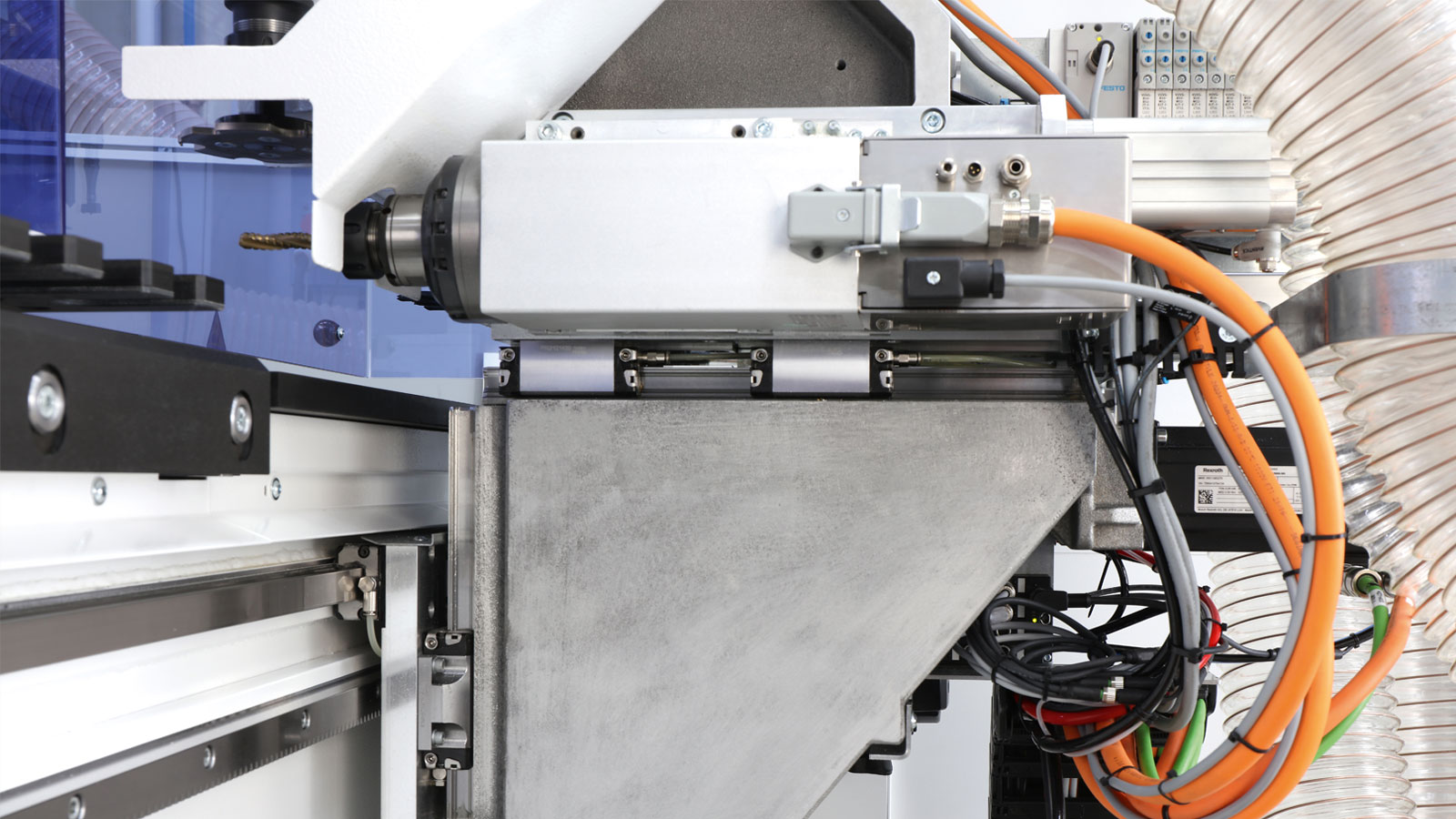

Geschlossene Linearführungen und Zahnstangen in X für höchste Präzision bei der Bearbeitung -
![]()
Schiebetür ermöglicht einfachen Zugang bei Wartung oder Reinigung -
![]()

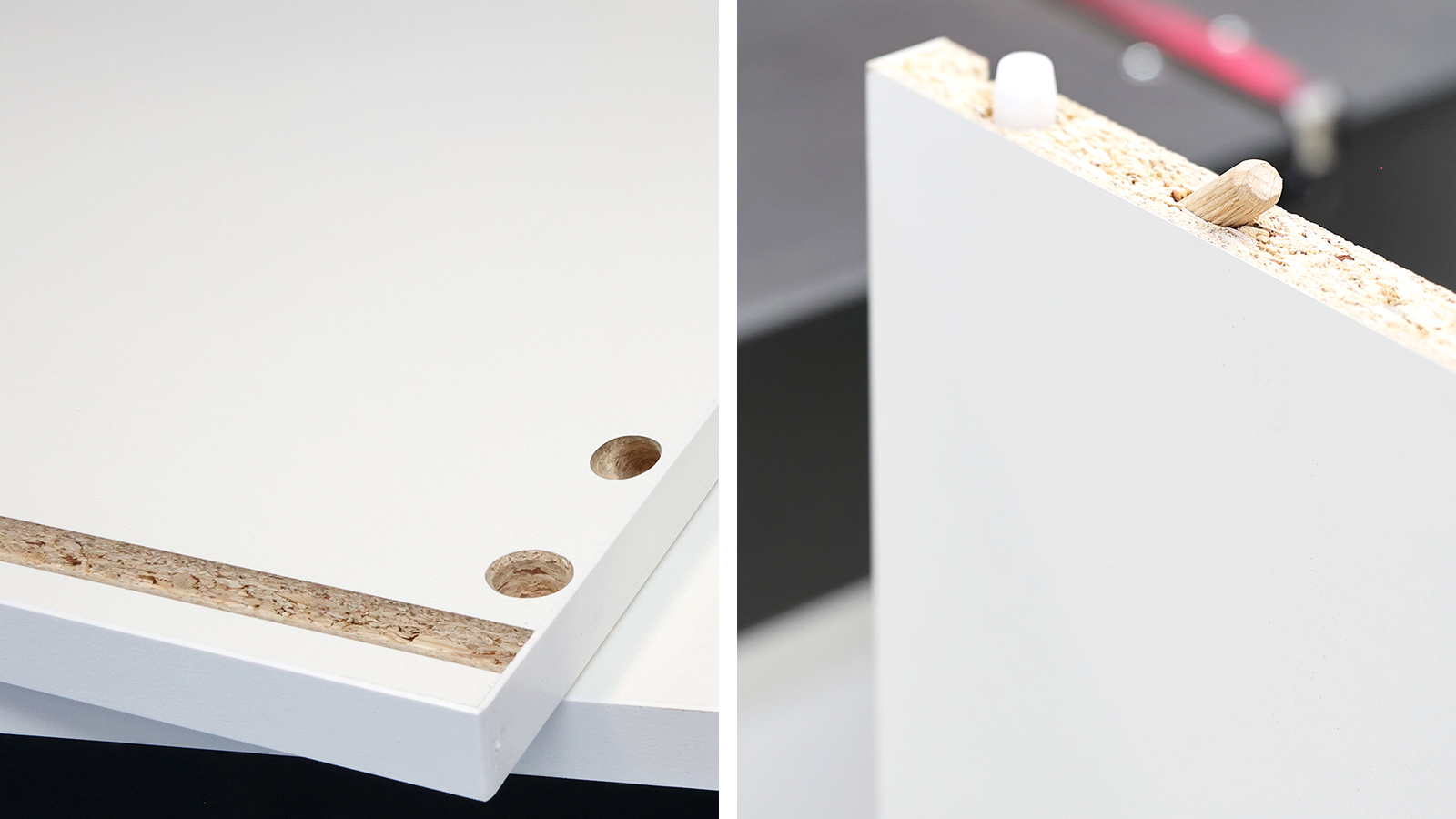

Sonderkonfiguration für geneigte Bearbeitungen – horizontales Dübeln in der Stirnseite, vertikales Bohren im Randbereich -
![]()

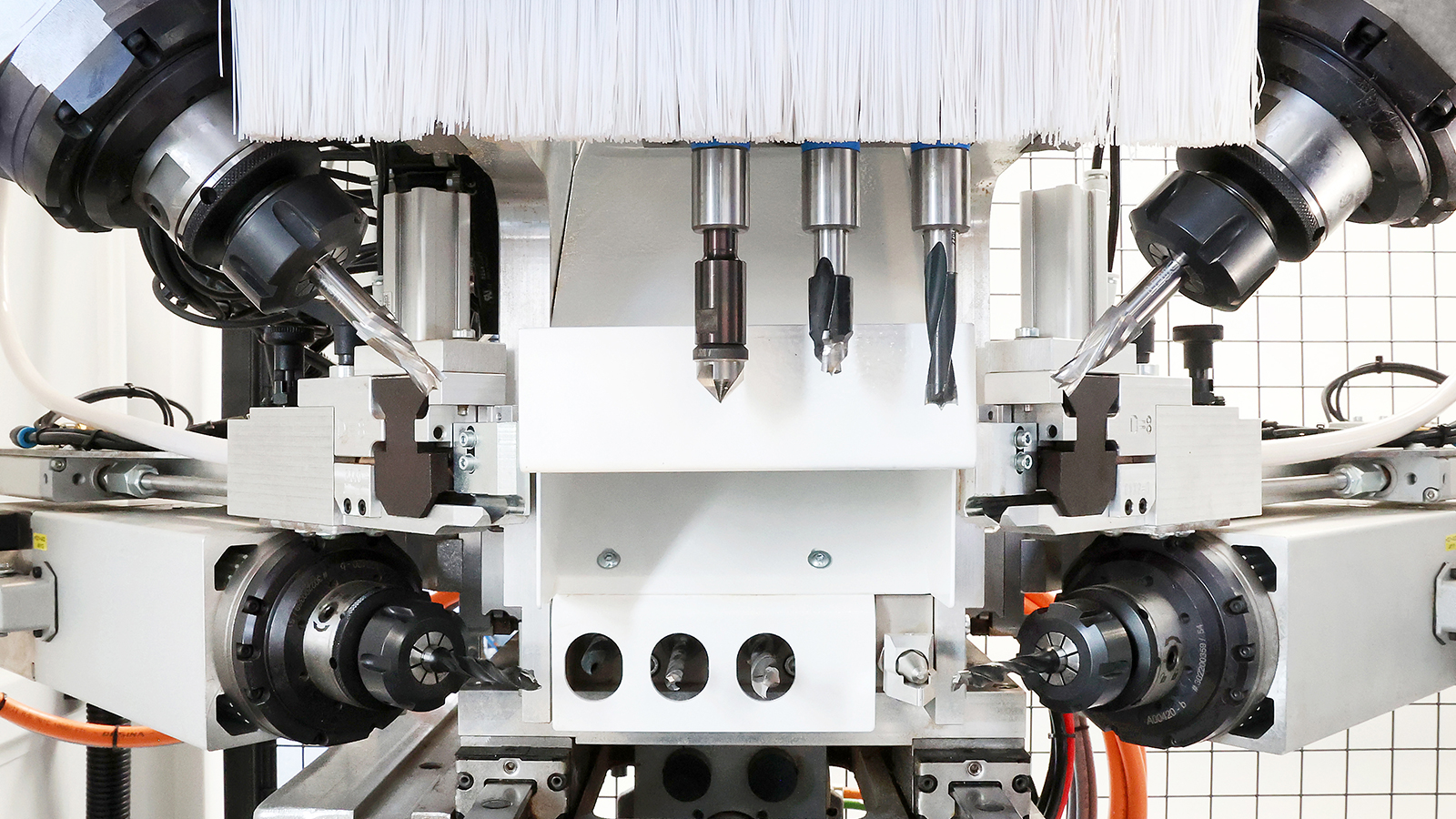

Sonderkonfiguration für geneigte Bearbeitungen - Bohren und Dübeln im Winkel von 42° bis 45°
Funktionen
-
Flexibles Teilehandling für bis zu 4 Werkstücke durch absenkbaren Mittenanschlag und absenkbare Seitenanschläge
-
Horizontales Bohren – bis zu 5 einzeln abrufbare Bohrspindeln sorgen für präzise Bearbeitungen
-
Vertikales Bohren – bis zu 5 einzeln abrufbare Bohrspindeln im Raster von 32 mm für unterschiedliche Bohrdurchmesser bis 35 mm
-
Horizontales Fräsen – leistungsfähige, robuste und bewährte Frässpindel. Bereitstellhub von bis zu 80 mm ermöglicht das Fräsen in der Tiefe (z.B. Tiomos H, Salice Air, Schlosskasten etc.)
-
Vertikales Fräsen – leistungsfähige, robuste und bewährte Frässpindel ermöglicht Fräsbearbeitungen in die Stirnseite des Werkstücks (z.B. Clamex)
-
Automatische und sichere Dübelzuführung mittels Vibrationsförderer.
-
Dübel Eintreiben – Leimdüse mit einstellbarer Leimmenge und Leimflussüberwachung
-
Beschläge setzen – Bauraum für individuelle Lösungen zum Setzen von Beschlägen und Scharnieren (z.B. Muffen, Excenter, Cabineo etc.)
-
Verbesserter Bedienkomfort und Fehlervermeidung beim Anlegen der Werkstücke durch das optische LED-Assistenzsystem intelliGuide Classic
-
Sonderkonfiguration für 42° - 45° Bearbeitungen - Horizontal in der Stirnseite, als auch vertikal im Randbereich. Neben dem Setzen von Bohrungen ist auch das Beleimen und Eintreiben von Dübeln möglich.
Technische Daten
| DRILLTEQ D-510 | 1.250 | 2.500 |
|---|---|---|
| Werkstücklänge [mm] | 20 – 1.250 | 20 – 2.500 |
| Werkstückbreite [mm] | 20 – 800 | 20 – 800 |
| Werkstückdicke [mm] | 10 – 80 | 10 – 80 |
| Druckluftanschluss [Zoll] | R 1/2“ | R 1/2“ |
| Druckluft [bar] | min. 7 | min. 7 |
| Gesamtanschlusswert [kW] | ca. 11 | ca. 11 |
| Absauganschluss [mm] | Ø 120 | Ø 120 |
| Maschinengesamtgewicht [kg] | ca. 1.600 | ca. 2.000 |
(Frühere Produktbezeichnung: CNC-Bohr- und Dübeleintreibmaschine ABD 210)
