エッジバンディング EDGETEQ S-200
エッジバンディング EDGETEQ S-200
確実な導入を実現する基盤
エッジ機械加工へのアプローチに最適なエントリーマシンです。接合機能とラウンドトリミング機能を備えているため、部材の完全な加工が可能です。仕上げ処理では2つの空スロットをご要望に応じて装備することができ、柔軟性が確保されます。短くコンパクトな構造ですので、あまりスペースのない場所にも設置できます。
利点
- 要件に応じて5種類のモデルをご用意
- 完璧なエッジ
- 最適なエントリーマシン
- 短くコンパクトな構造
- 直観的な操作 – 先駆的なeasyTouch制御
- 装備における高い柔軟性
画像
-
![]()

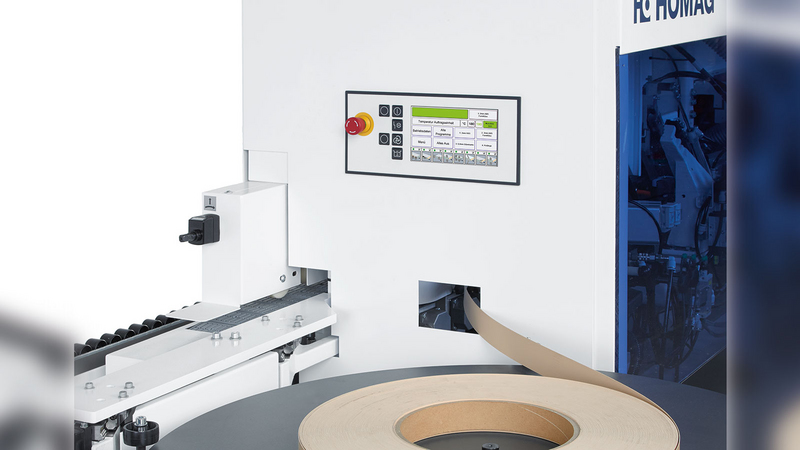

easyTouch control - 7" touch display for easy and intuitive oparation of the machine -
![]()

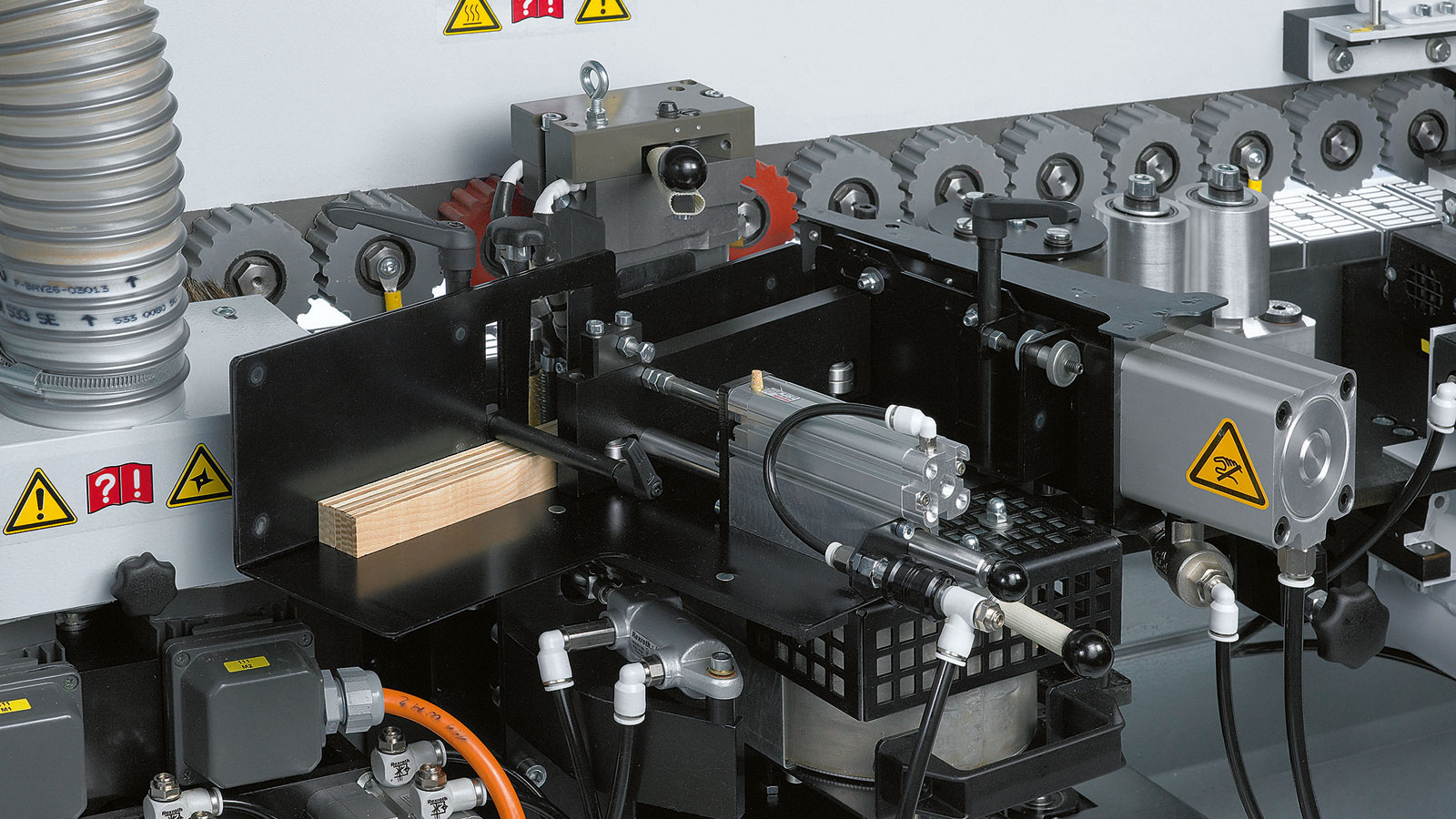

Automatic edge magazine for coiled material
and fixed lenthgs -
![]()

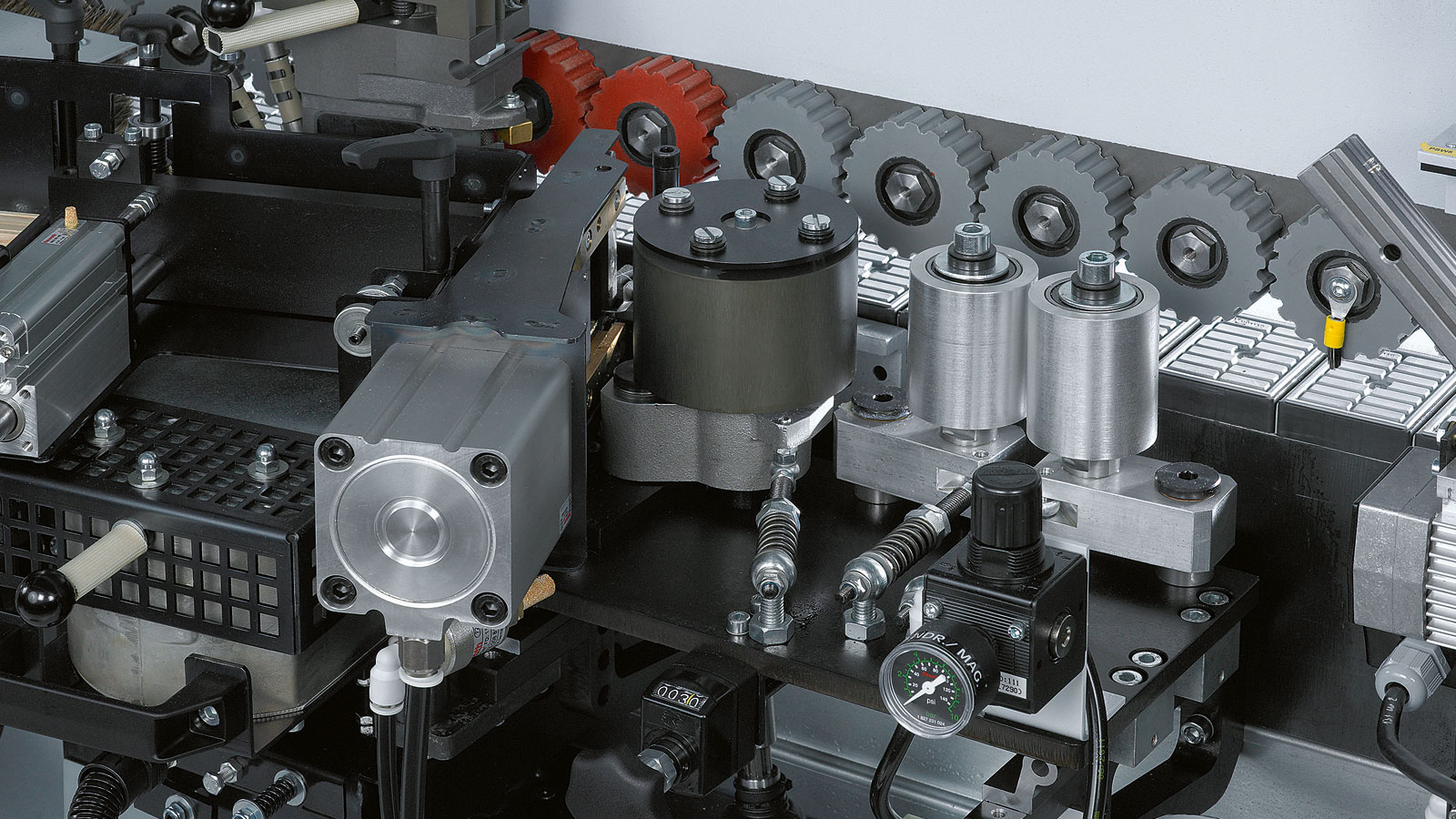

Pressure zone up to 3 mm edge thickness for an optimal glue joint -
![]()
グルーローラによる接着剤塗布 (EVA や PUR など) または airTec ユニットで高い柔軟性を提供 -
![]()

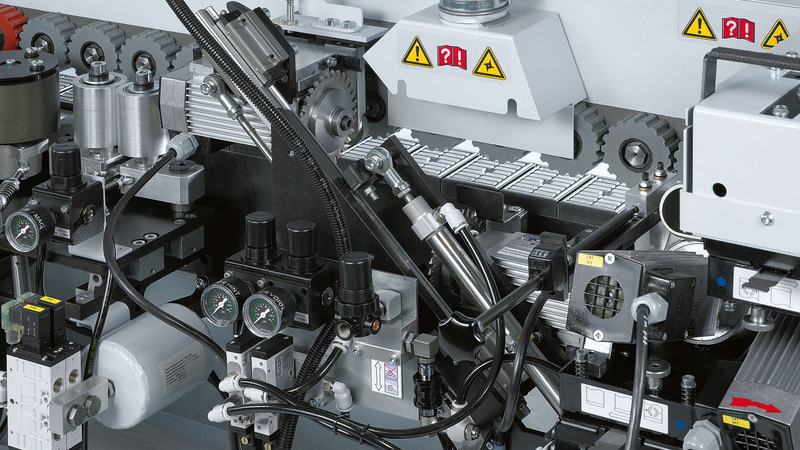

For end trimming of the front and rear edge
material overhang with drawing cut -
![]()
Trimming unit with manual adjustment / optional pneum. 3-point adjustment for an effective production and shorter changeover time -
![]()
単一モーター式ラウンドトリミングユニット - 前縁および後縁でのエッジ材余剰部加工 -
![]()

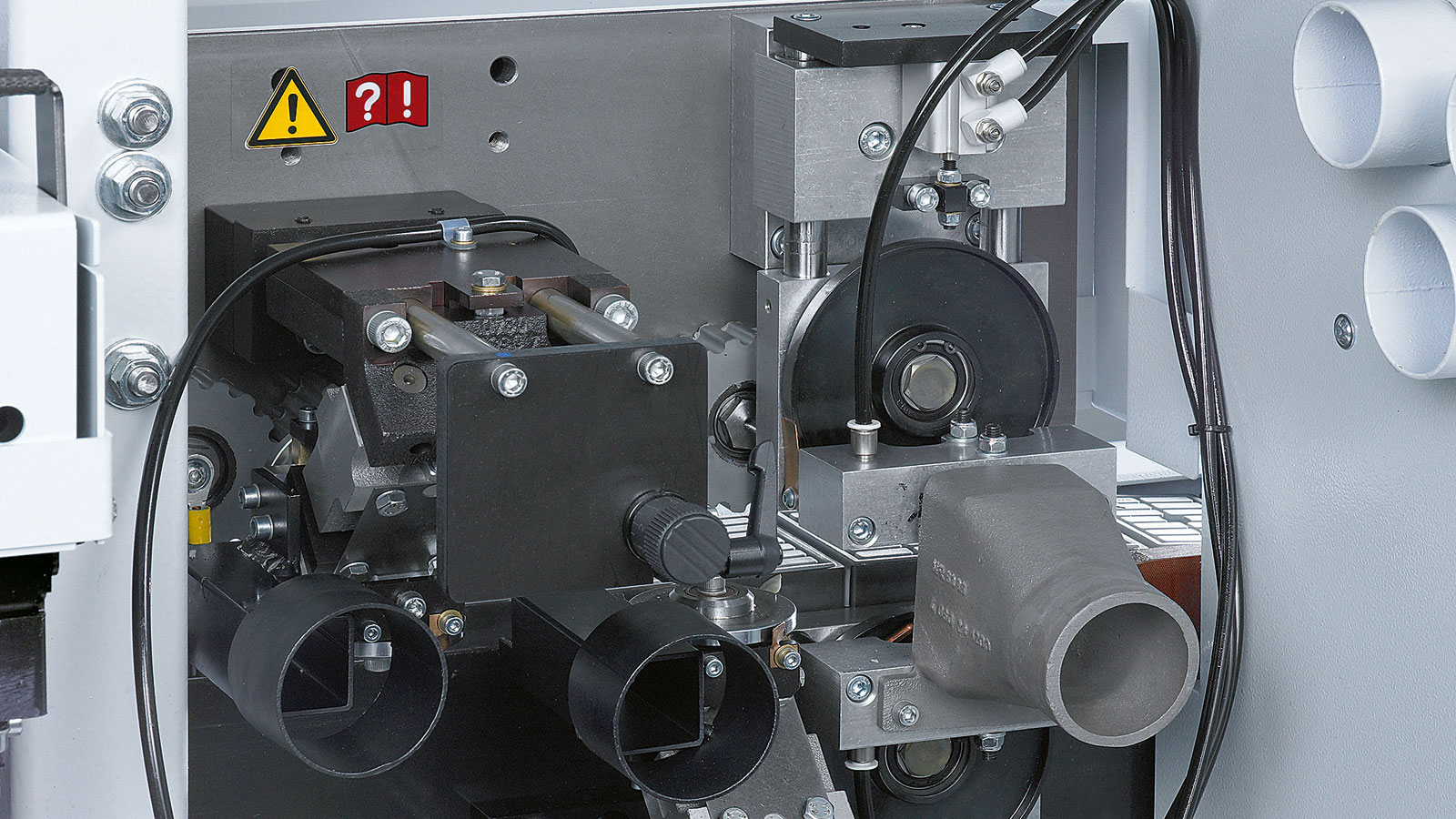

Profile scraping unit and glue joint scraping unit to smooth radii -
![]()

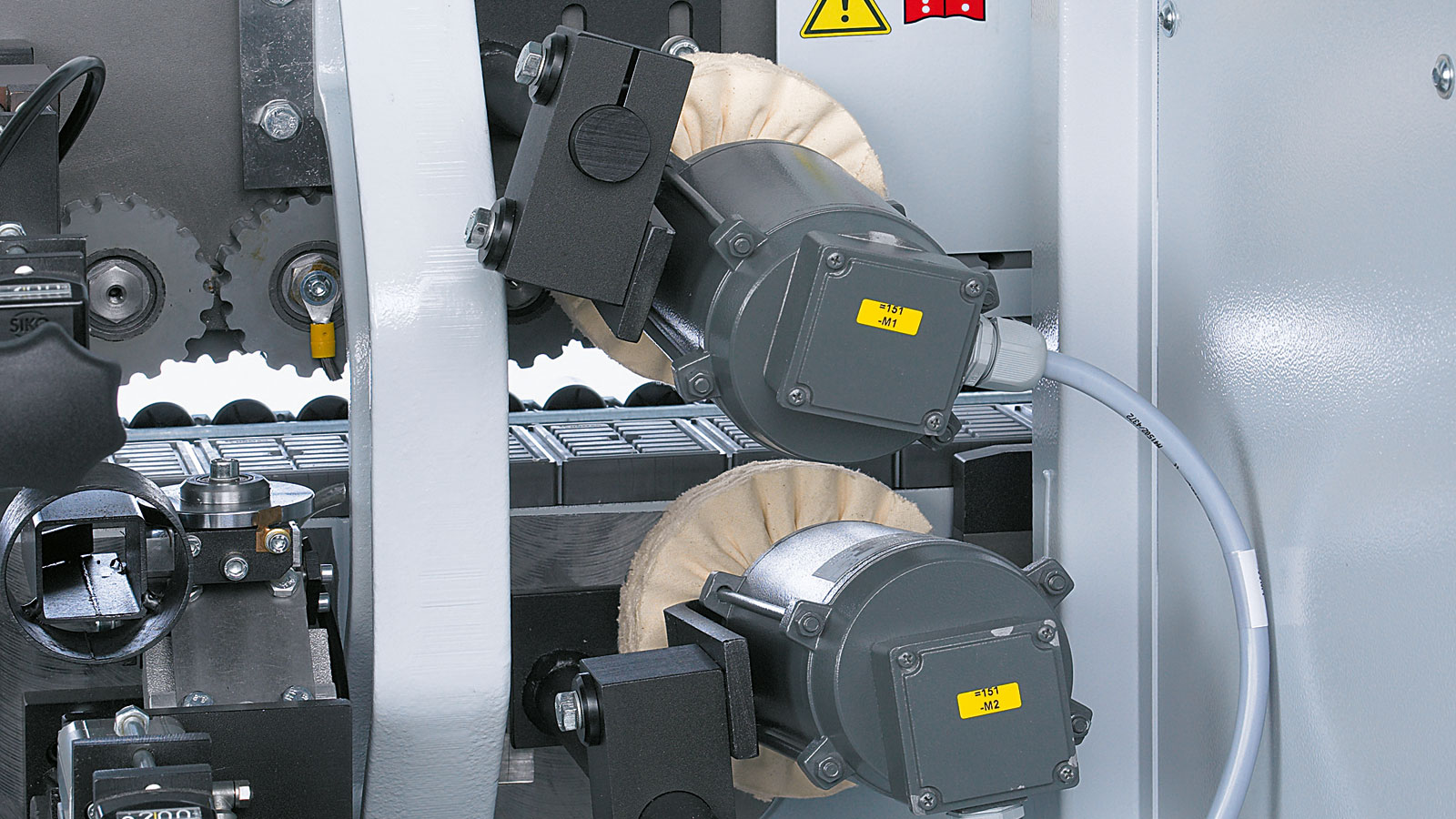

Buffing unit to polish edges and maintain their natural colour
詳細
-
縁材 3 mm、部材 40 mm まで接着可能 (部材厚60ｍｍ－1130 FC | 1130 AT)
-

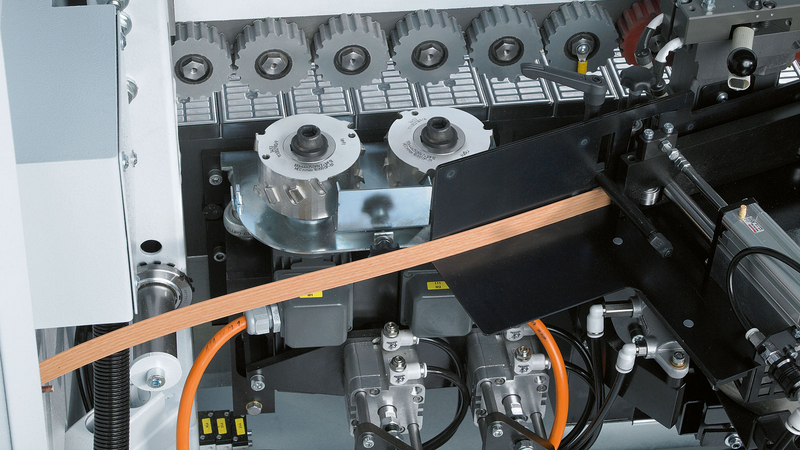

完璧なカットと最適な接着継目の品質を実現するため、ジョイントカッタユニットの装備も可能
-
部材に直接グルーを送り出してグルーを均等に塗布
-
角の丸み付け用のラウンドトリミング
-
自由に装備可能な後加工によって高い柔軟性を実現
-
ゼロジョイント - airTec ユニットで継目のない完璧な仕上がり
技術データ
| Model 1100 / Model 1110 F | Model 1120 FC | Model 1130 FC | Model 1130 AT | |
|---|---|---|---|---|
| 機械の長さ [mm］ | 3.690 | 4.305 | 4.605 | 4.605 |
| 送り速度 [m/分］ | 8 | 8 | 11 | 8 |
| 部材巾 [mm]※1 厚みが8〜22 mmの場合 | 70 | 70 | 70 | 70 |
| 部材厚 [mm] | 8 - 40 | 8 - 40 | 8 - 60 | 8 - 60 |
| ロール材 エッジ厚 [mm］ | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 |
| 定尺材/無垢材 エッジ厚 [mm] | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 |
* 部材厚に依存
(旧製品名: 縁貼り機 Ambition 1100: 送り 8 m/分)
ソフトウェア
-
![]()
Edgeband Management Set: 縁材テープアシスタント
一目でわかる: 縁材および関連するすべての情報
ラックにある縁材 (残りの長さを含む) を分かりやすく管理し、明確に識別します
迅速なエッジ交換によるセットアップ時間の短縮
参考生産方法
ビデオ
Please confirm that when you use YouTube, data such as your IP address, browser identifier and similar may be transmitted to Google.
» 個人情報保護
Kantenanleimmaschine: EDGETEQ S-200
Die Aufstiegsklasse fürs Handwerk. Erreichen Sie Industriequalität beim Kanten anleimen auch mit unserer kleinsten Kantenanleimmaschine EDGETEQ S-200, dank der neuen Auftragseinheit QA65 mit Servokantenzuführung, flexibler Magazinhöhenverstellung und Vakuumsauger-basierter Streifenvereinzelung – und steigern Sie die Prozesssicherheit und Qualität in Ihrer Produktion.
-
![]()
Please confirm that when you use YouTube, data such as your IP address, browser identifier and similar may be transmitted to Google.
» 個人情報保護Die Auftragseinheit QA65 auf der EDGETEQ S-200.
Erreichen Sie Industriequalität auch mit unserer kleinsten Kantenanleimmaschine EDGETEQ S-200, dank der neuen Auftragseinheit mit Servokantenzuführung
-
![]()
Please confirm that when you use YouTube, data such as your IP address, browser identifier and similar may be transmitted to Google.
» 個人情報保護Kantenanleimmaschine EDGETEQ S-200
Die perfekte Einstiegsmaschine
