Centros de usinagem CENTATEQ P-110

Tecnologia estilo livre com 3, 4 e 5 eixos

Pequenas a médias empresas de carpintaria e marcenaria beneficiam da multiplicidade e do nível de desempenho desta série. O novo conceito de máquina baseia-se numa tecnologia compacta, numa área de instalação reduzida e num manuseamento mecânico. Dentro da série CENTATEQ P-110 encontra soluções de 3, 4 e 5 eixos para o processamento de armários de cozinha, escritório e madeira maciça, bem como para a construção de escadas, janelas e portas.

(Centros de usinagem Venture 113/114/115 | série BMG 110)

Benefícios

Acesso livre em todos os lados graças à tecnologia de segurança de bumper
De aplicação flexível graças a soluções de 3, 4 e 5 eixos
Rápidos e precisos graças ao accionamento sincronizado e ao sistema de guia linear
Inovadores graças ao conceito operacional powerTouch
Manuseamento mecânico graças ao pacote conforto

Cabeçote de furação V12/H6 [CENTATEQ P-110]

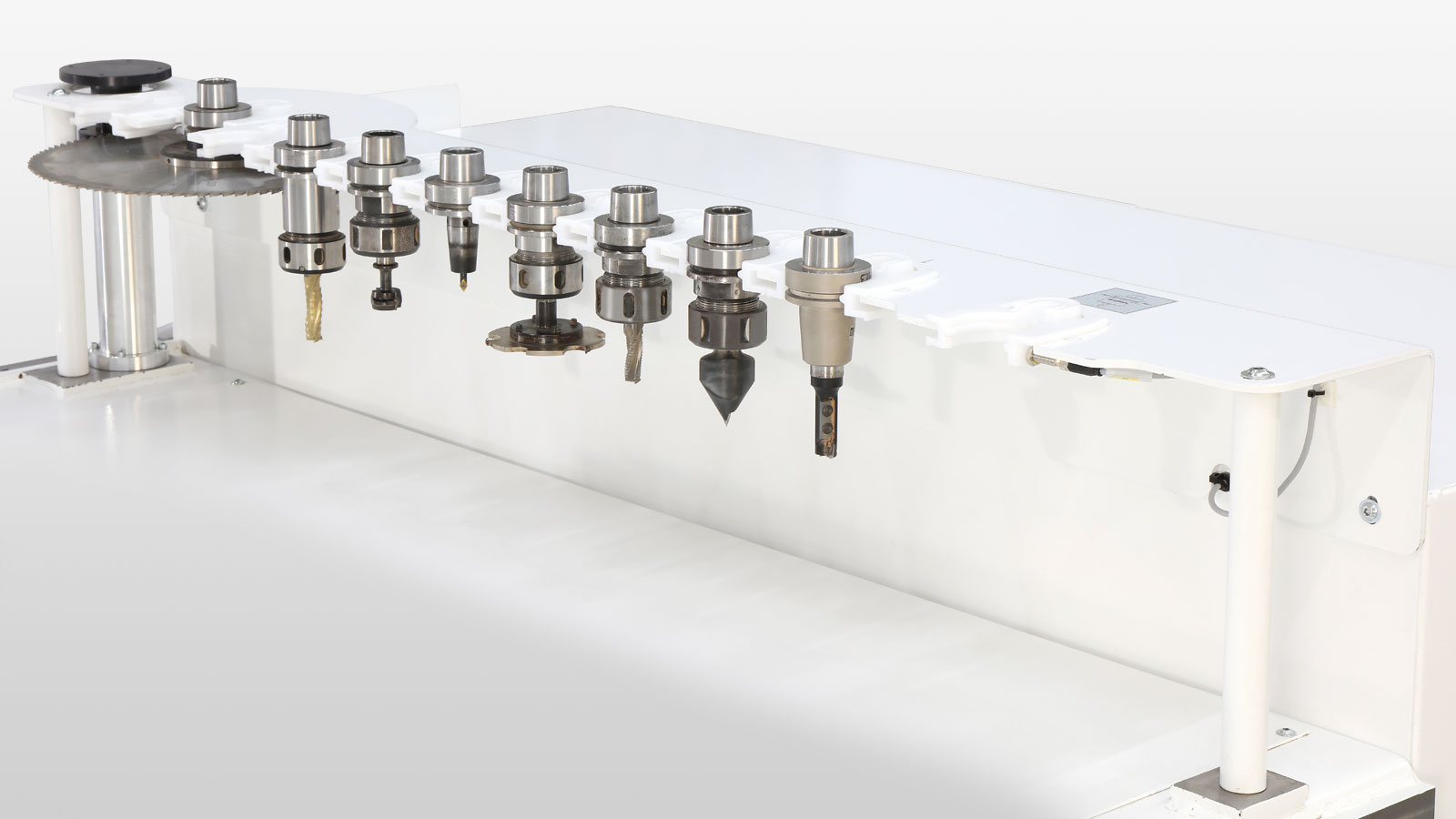

10-slot linear tool changer [CENTATEQ P-110]

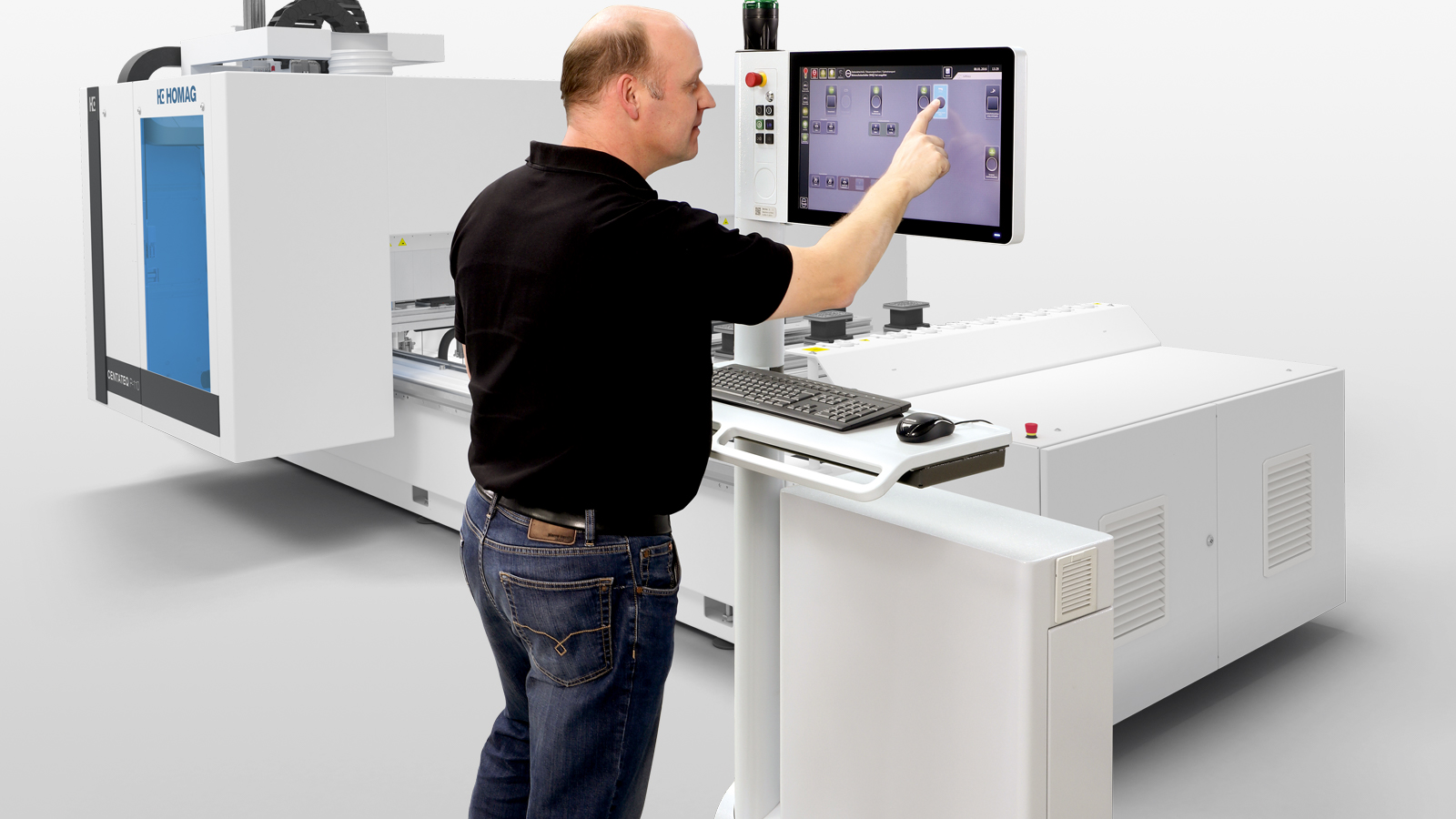

Movable operator terminal with powerTouch

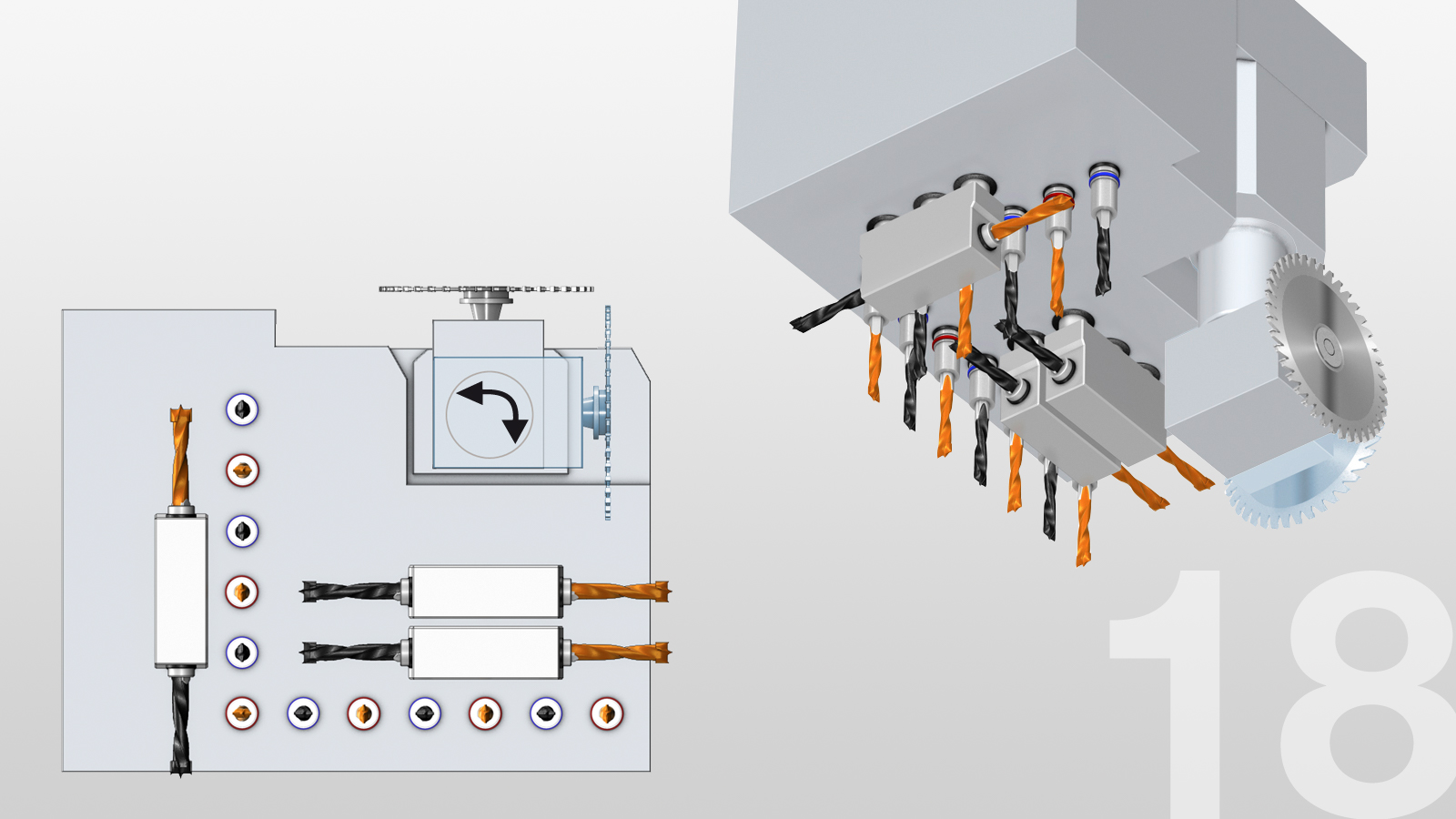

18 mandris de furação [V12/H6 | High-Speed 7500] e 1 seccionadora de ranhura [Ø 100 mm]

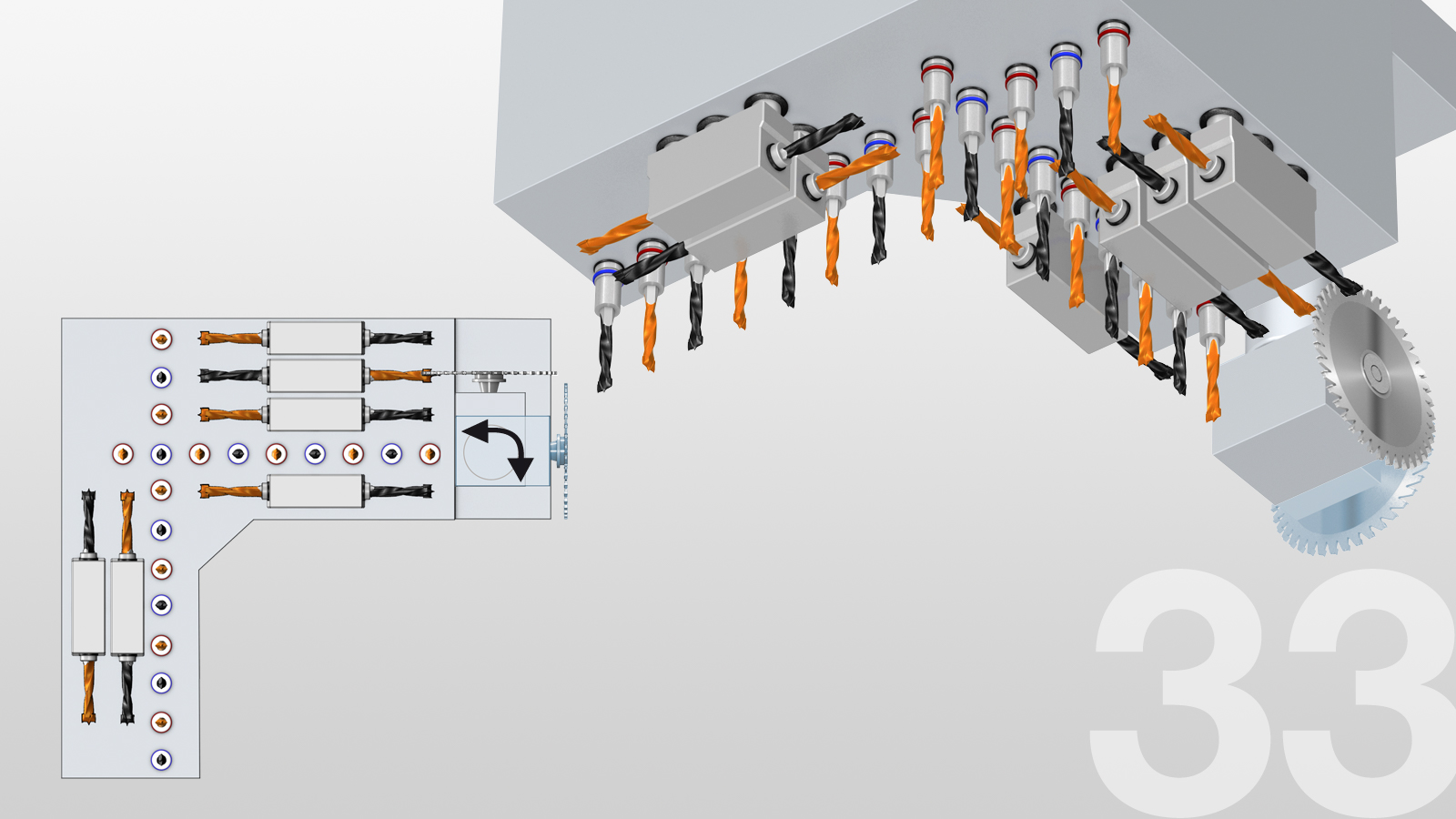

• 33 drilling spindles [V21/H12 | High-Speed 7500] and 1 grooving saw Ø 125 mm [Ø 125 mm | 0° / 90°]

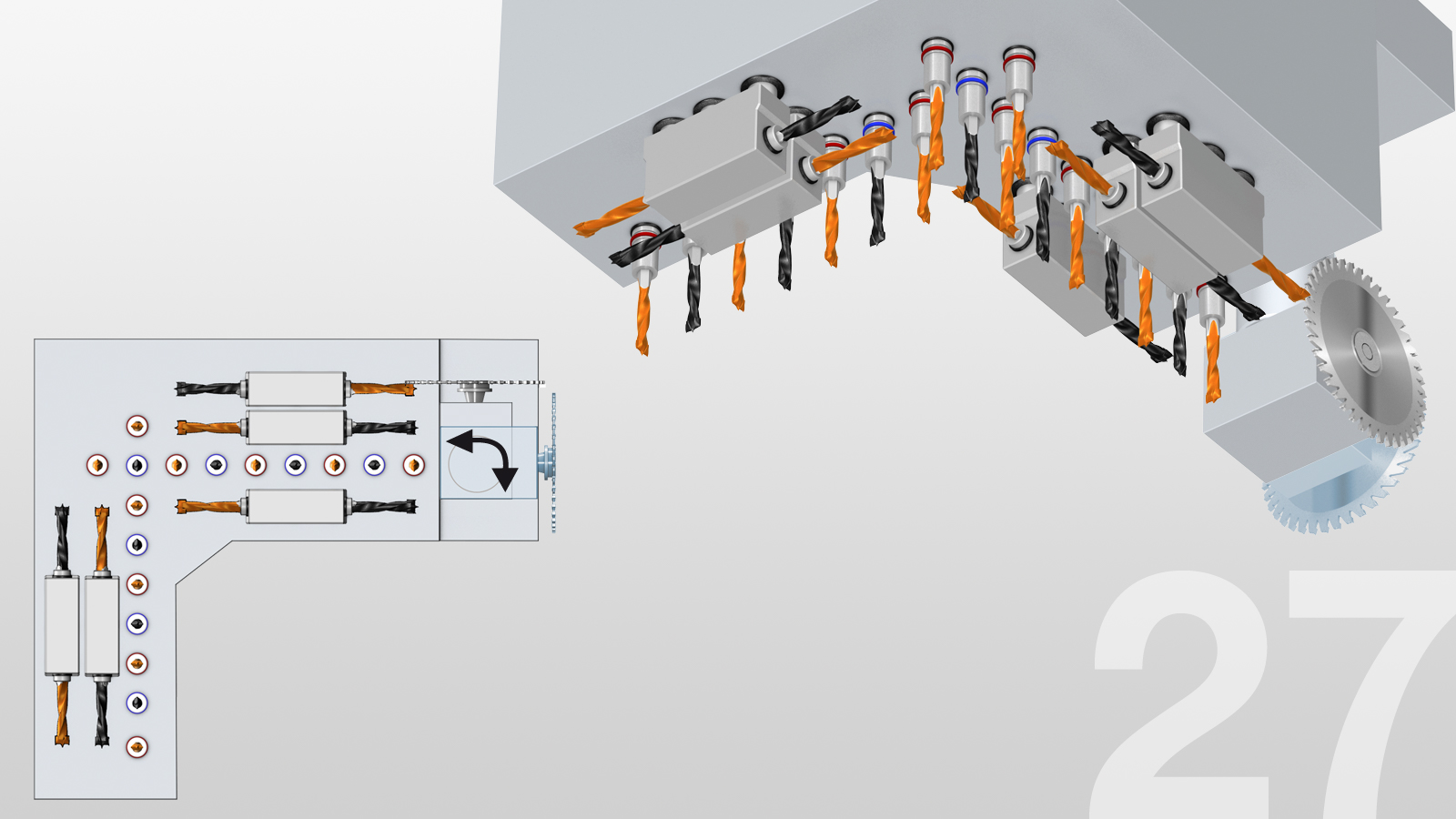

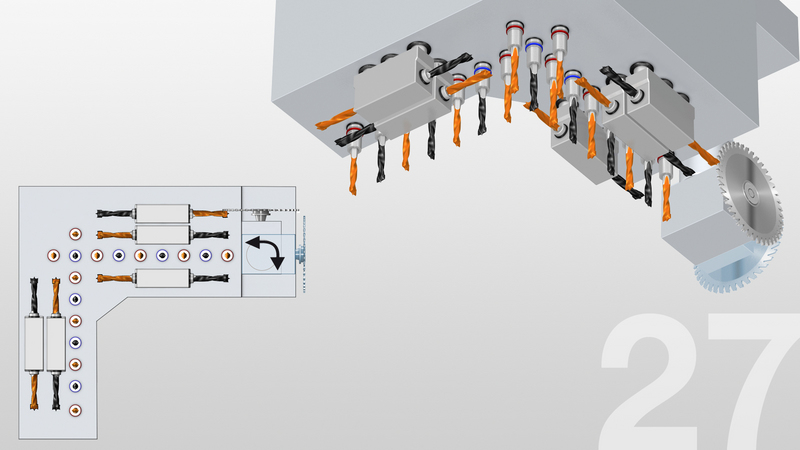

27 drilling spindles [V17/H10 | High-Speed 7500] and 1 grooving saw [Ø 125 mm | 0° / 90°]

18 drilling spindles [V12/H6 | High-Speed 7500] and 1 grooving saw [Ø 125 mm | 0° / 90°]

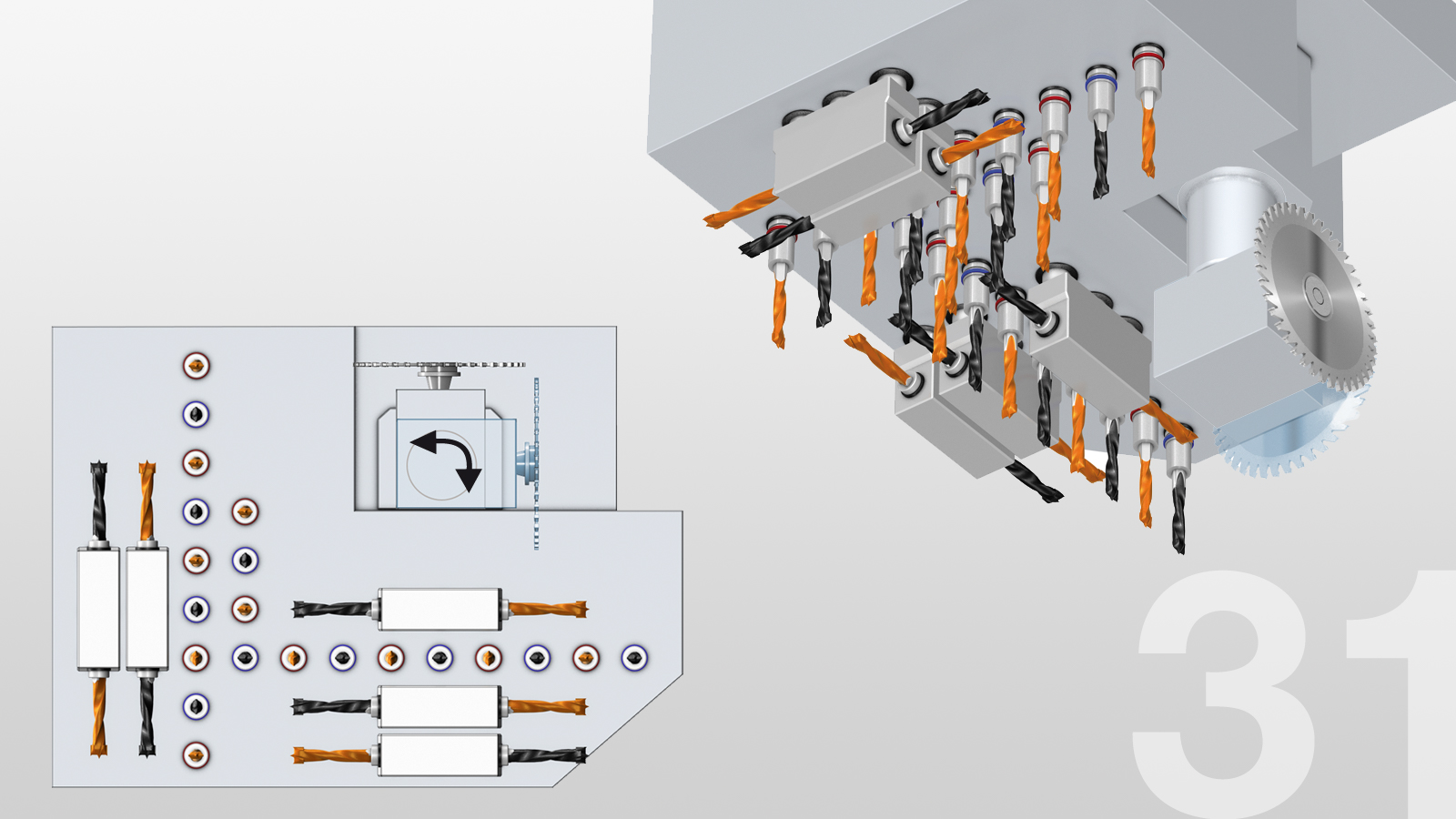

31 drilling spindles [V21/H10 | High-Speed 7500] and 1 grooving saw Ø 125 mm [Ø 125 mm | 0° / 90°]

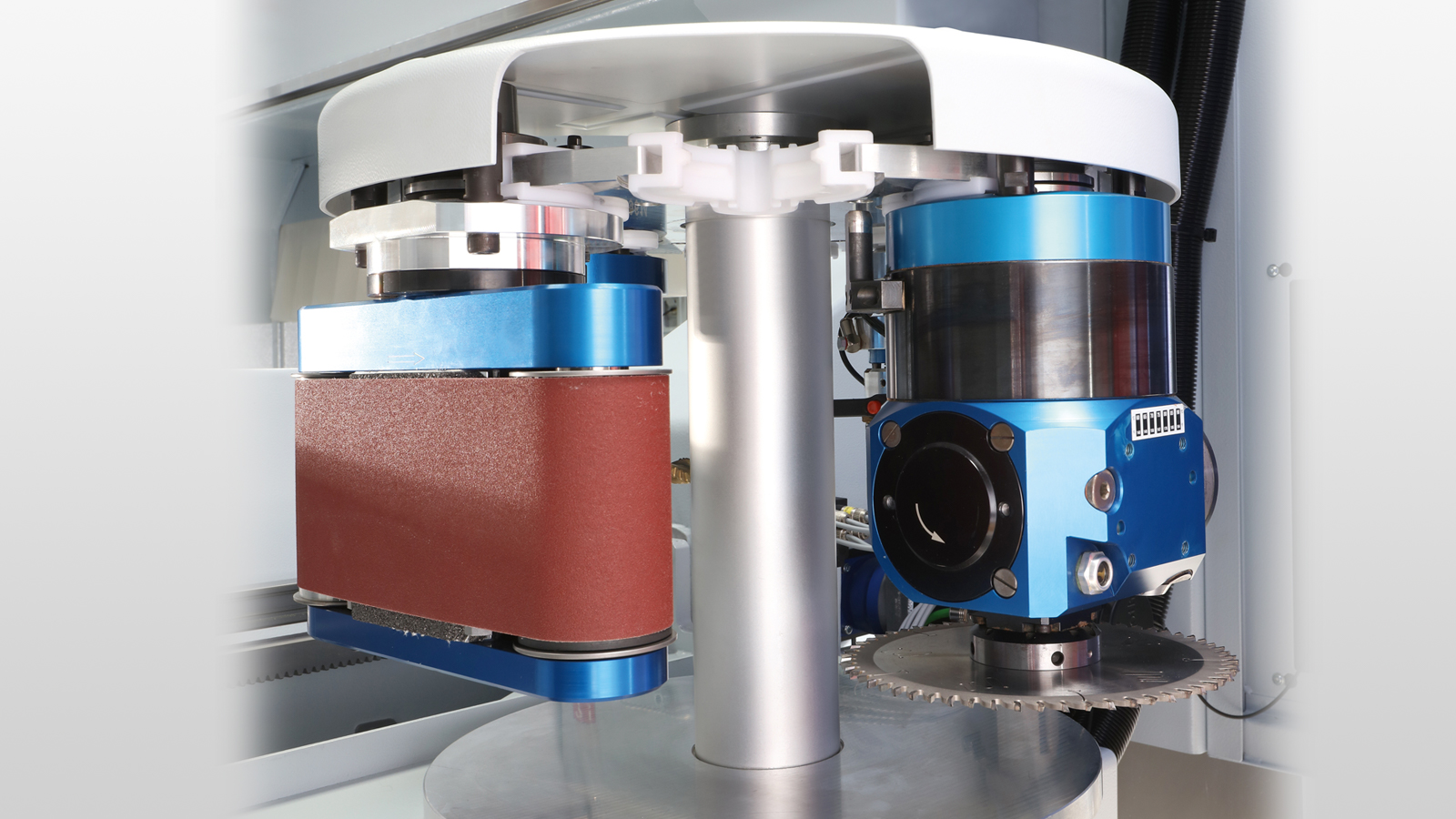

8-fold tool changer moving in X-direction

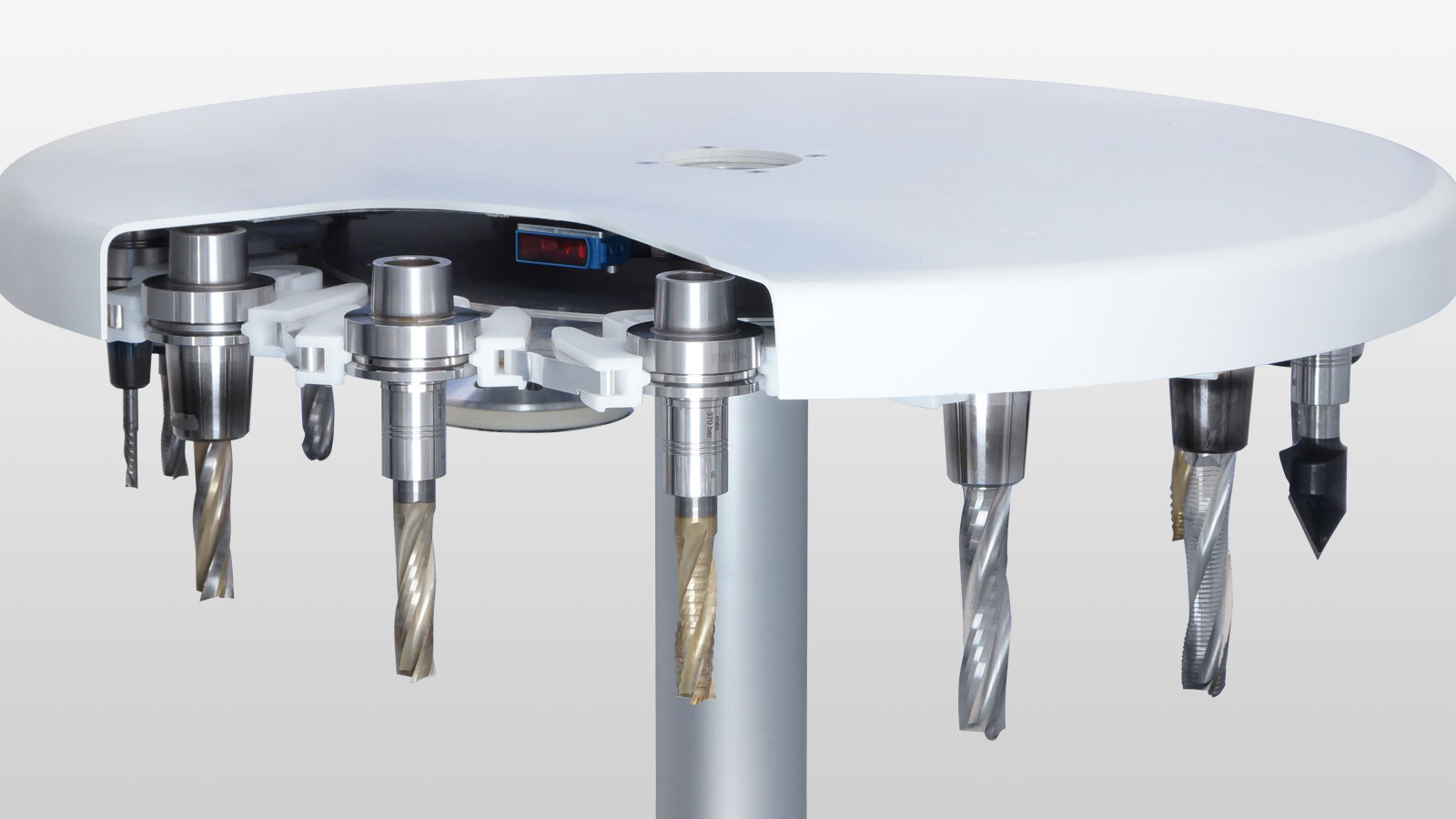

14-fold tool changer moving in X-direction

Additional tool changing magazine with 10 slots and integrated tool pick-up station, laterally installed.

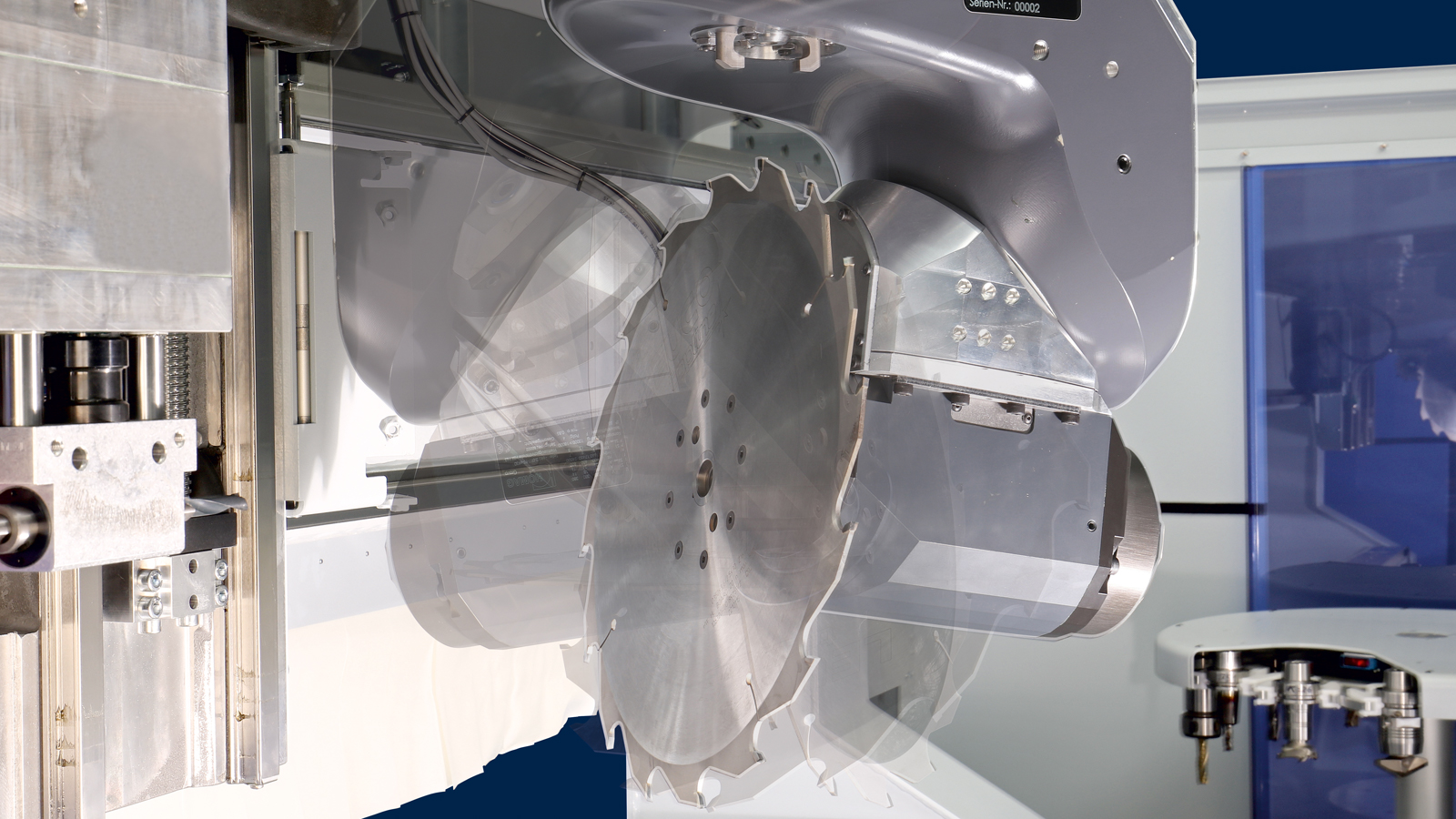

The smart DRIVE5CS 5-axis-head: Compact design with short power transmission.

Movable operator terminal with powerTouch

Destaques Tecnológicos

Mais 360° de espaço livre...
O armário de distribuição integrado, a tecnologia de bumper e o terminal de operação móvel garantem uma área de instalação até 15% mais reduzida e acessível por todos os lados.
Pacote conforto (opção)
As funções operacionais podem ser facilmente accionadas ao premir uma tecla directamente na máquina. Existe um leitor de proximidade integrado para uma pausa inteligente.
Tudo sob controlo...
Acesso máximo à máquina e, ao mesmo tempo, protecção optimizada do operador graças a uma grande janela de inspecção.
Tecnologia de unidades...
Equipamentos de 3, 4 e 5 eixos disponíveis. Um faz-tudo para utilizadores exigentes.
Peso elevado...
A estrutura pesada da máquina de construção fundida em aço e a construção estável do portal móvel garantem processamentos precisos.

Dados Técnicos

	1 eixo Z	2 eixos Z
Comprimento da peça X – processamento individual (comprimento da ferramenta de 195 [mm] com todas as unidades) em [mm]	Comprimento M: 3100 Comprimento L: 4.200
Comprimento da peça X – processamento pendular (comprimento da ferramenta de 195 [mm] com todas as unidades) em [mm]	Comprimento M: 1.025 Comprimento L: 1.575
Comprimento da peça X – processamento individual (com um diâmetro da ferramenta de 25 mm) em [mm]	Comprimento M: 3.300 Comprimento L: 4.400
Largura da peça Y (com um diâmetro da ferramenta de 25 mm, encosto atrás) em [mm]	1.550	1.415
Largura da peça Y (comprimento da ferramenta de 200 [mm] com todas as unidades, encosto atrás) em [mm]	1.440	1.210
Espessura da peça Z – a partir da consola em [mm]	260	260

Os parâmetros das peças dependem, em parte, das ferramentas utilizadas. Consulte os outros dados técnicos no respectivo prospecto!
Os dados técnicos estão sujeitos a alterações!
