CNC-Bohr- und Dübeleintreibmaschine DRILLTEQ D-500
Bohren und Dübeln – und dabei immer alles fest im Griff
Ob als Einzelmaschine oder als Komplementärprodukt in Verbindung mit einer CNC-Nesting-Maschine – die DRILLTEQ D-500 hat genau zwei Aufgaben: Bohren und Dübeln. Und das macht sie effektiver denn je. Platzsparende Komplementärprodukte zur cleveren Unterstützung in Ihrem Unternehmen.
(CNC-Bohr- und Dübeleintreibmaschine ABD 260)
Vorteile
Optisches LED-Assistenzsystem intelliGuide Classic (optional)
Mittenanschlag für ein flexibles Teilehandling
Seitenanschläge pneumatisch absenkbar
Leim-Niederdruckpumpe
Dübelwerkzeug mit Leimpumpe
3 vertikale Bohrspindeln
3 horizontale Bohrspindeln
Vibrationsförderer
woodWOP – 3D-Darstellungen aller relevanten Elemente
Besonderheiten

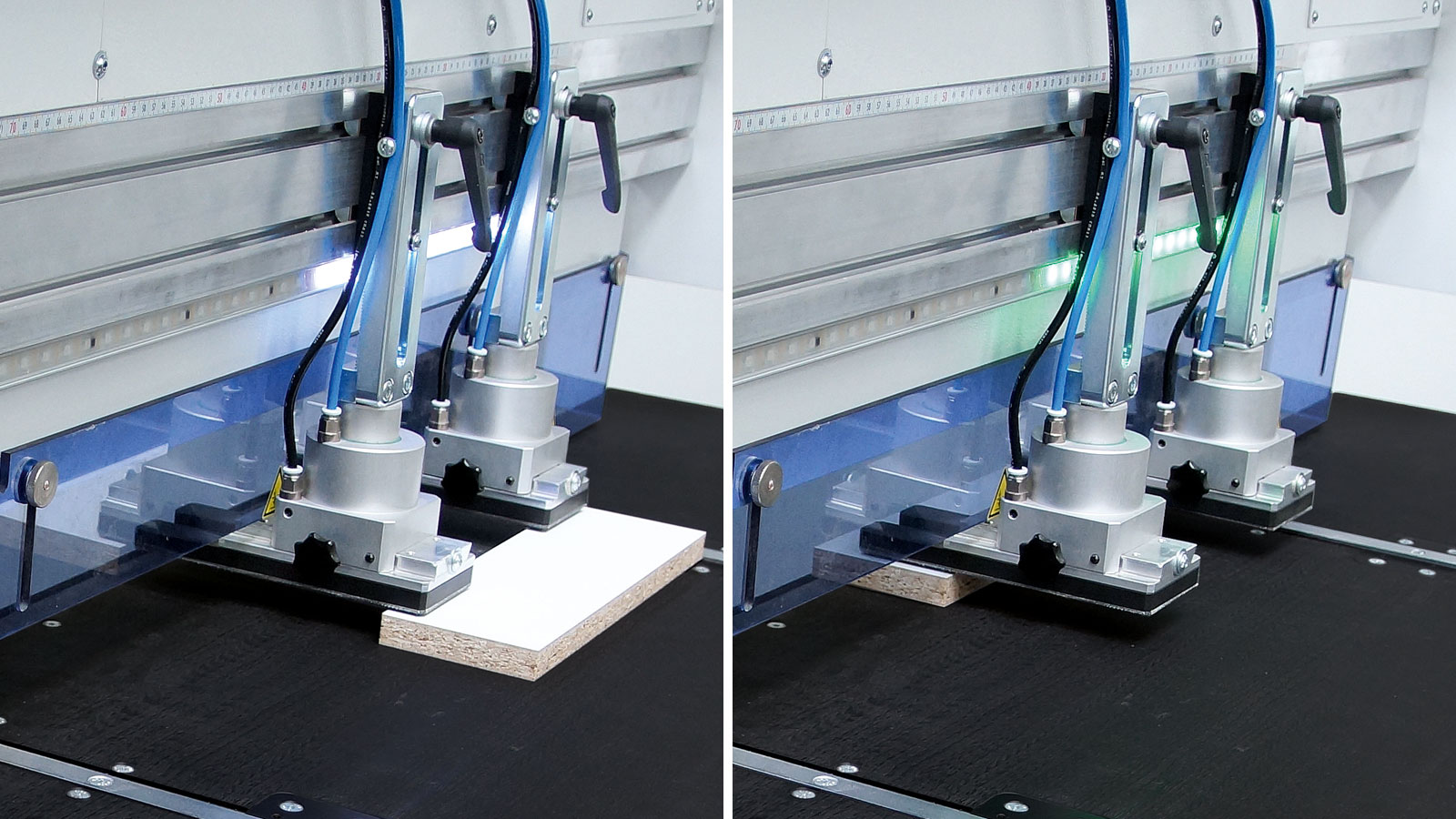

Verbesserter Bedienkomfort und Fehlervermeidung beim Anlegen der Werkstücke durch das optische LED-Assistenzsystem intelliGuide Basic (optional)
Flexibles Teilehandling durch absenkbaren Mittenanschlag und absenkbare Seitenanschläge
Platzbelegung für bis zu 4 Werkstücke
Präziseste Bearbeitungen bei horizontalem Bohren und Dübeln durch 3 einzeln abrufbare Bohrspindeln im 32 mm Raster
3 einzeln abrufbare vertikale Bohrspindeln im 32 mm Raster für unterschiedliche Bohrdurchmesser bis 35 mm
Pneumatisch absenkbare Seitenanschläge mit manuelle Ansteuerung über Wahlschalter
Geräuscharme und kompakte Leim-Niederdruckpumpe
Dübelwerkzeug mit einstellbarer Leimdüse und Leimflussüberwachung
Automatische und sichere Dübelzuführung von Standard-Dübeln durch Vibrationsförderer
Technische Daten
DRILLTEQ D-500 | Model 1 + 3 | Model 2 + 4 |
---|---|---|
Werkstücklänge [mm] | 20 – 1.250 | 20 – 2.800 |
Werkstückbreite [mm] | 20 – 800 | 20 – 800 |
Werkstückdicke [mm] | 10 – 80 | 10 – 80 |
Druckluftanschluss [Zoll] | R 1/2“ | R 1/2“ |
Druckluft [bar] | min. 7 | min. 7 |
Gesamtanschlusswert [kW] | ca. 7 | ca. 7 |
Absauganschluss [mm] | Ø 80 | Ø 80 |
Maschinengesamtgewicht [kg] | ca. 1.600 | ca. 2.200 |
