縁貼り機EDGETEQ S-240:送り11 m/分
より高い要求のためにレベルアップ
各ユニットの最初の自動化により、簡単な操作で完璧な仕上がりを実現します。短くコンパクトなこのモデルにより、わずかなスペースにおける部材の完全加工を提供します。このマシンがあれば「ゼロジョイント」などのトレンドに伴う新しい要件にもスムーズに対応できます。
(縁貼り機 Ambition 1200: 送り 11 m/分)
利点
easyTouch control - 7" touch display for easy and intuitive oparation of the machine

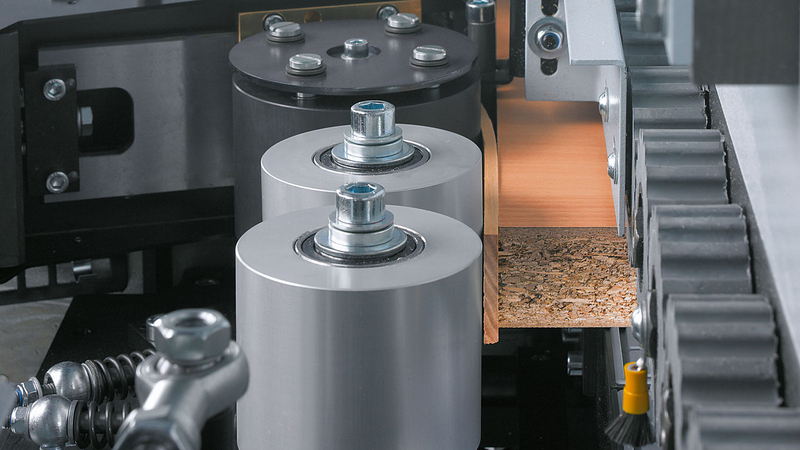

Pressure zone up to 3 mm edge thickness and 50 mm workpiece height for an optimal glue joint

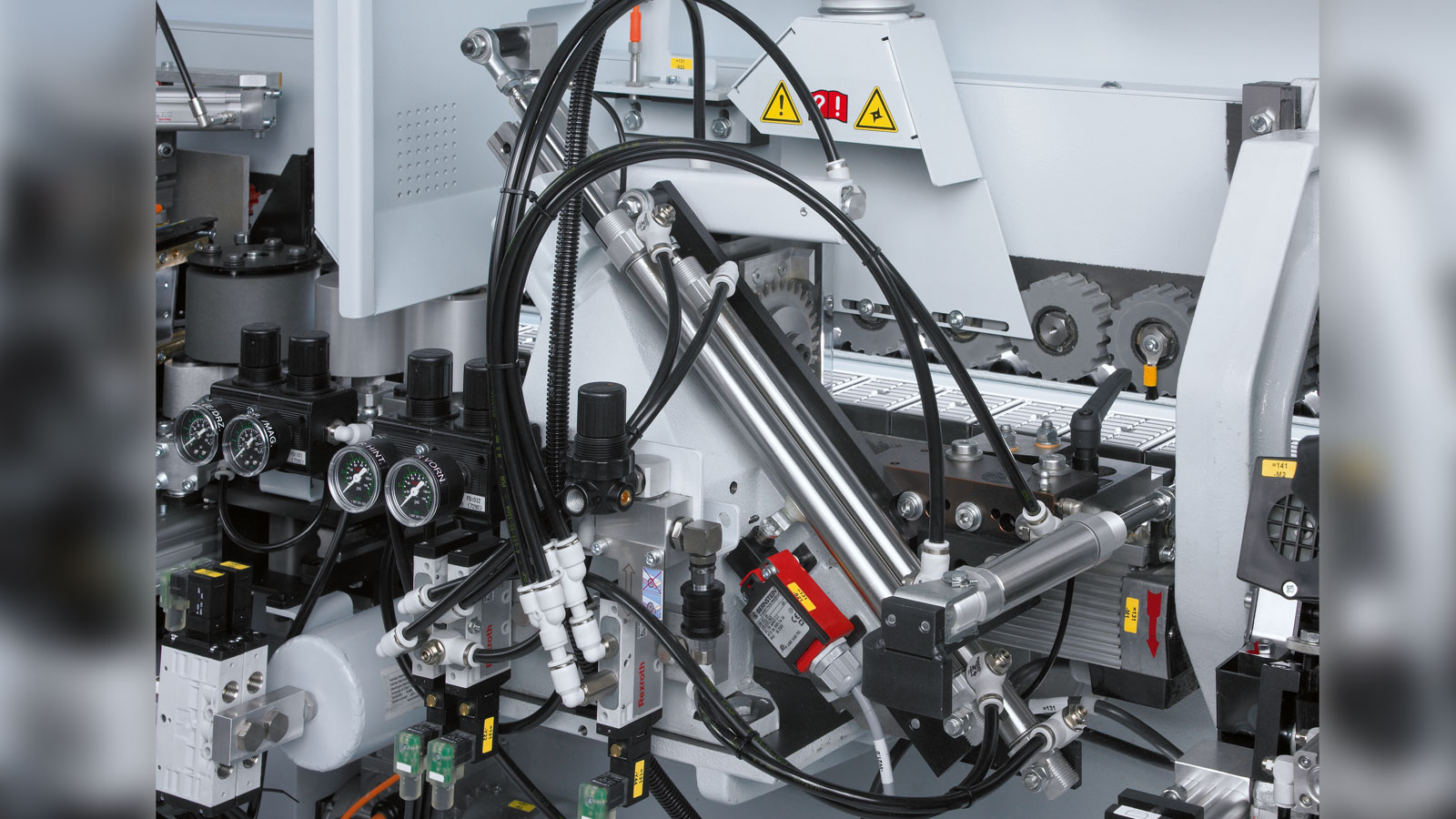

Precise end-trimming unit, equipped with THK guides. Chamfer/straight adjustment by easily tilting

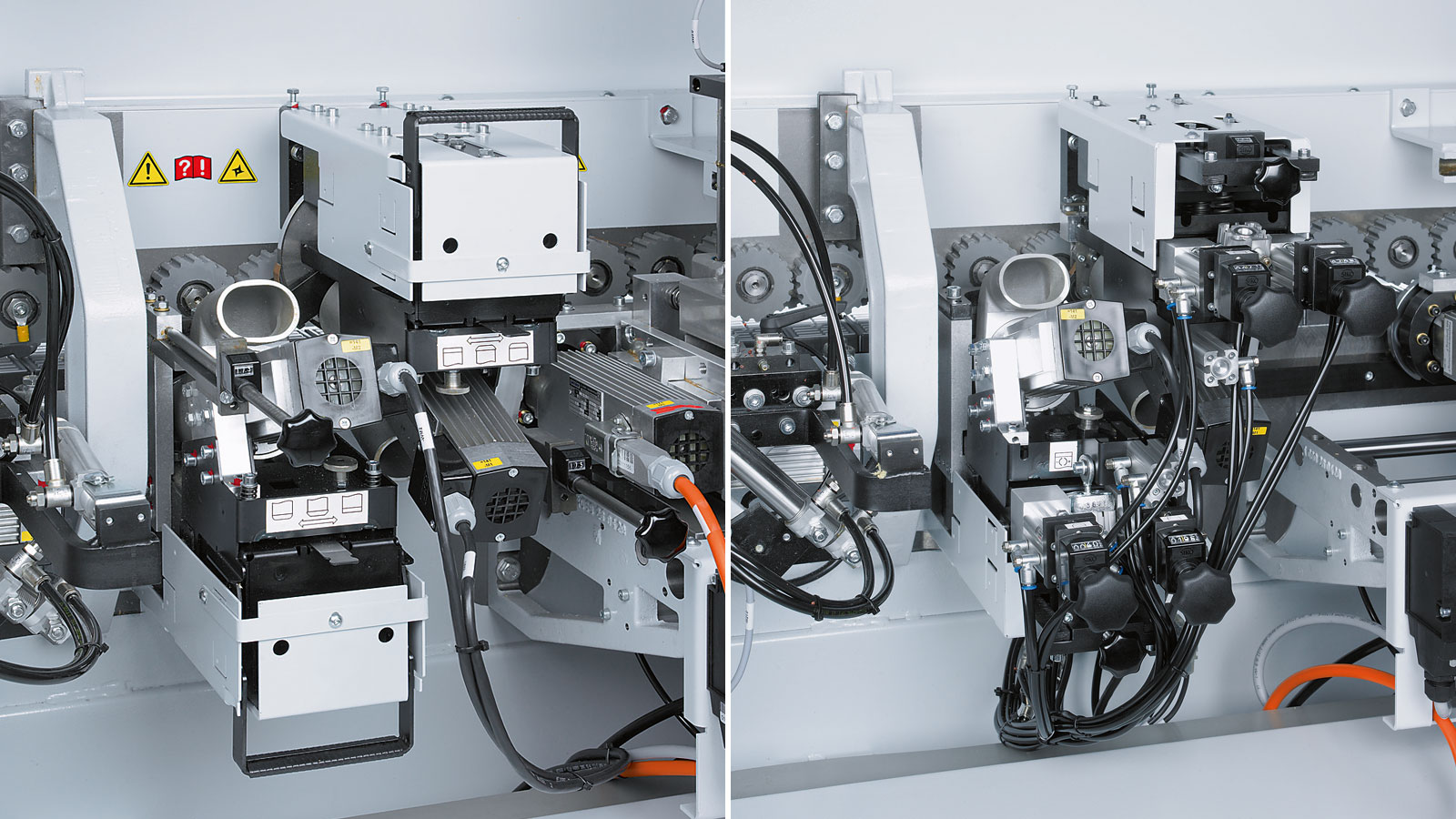

Trimming unit with manual adjustment / optional pneum. 3-point adjustment for an effective production and shorter changeover time

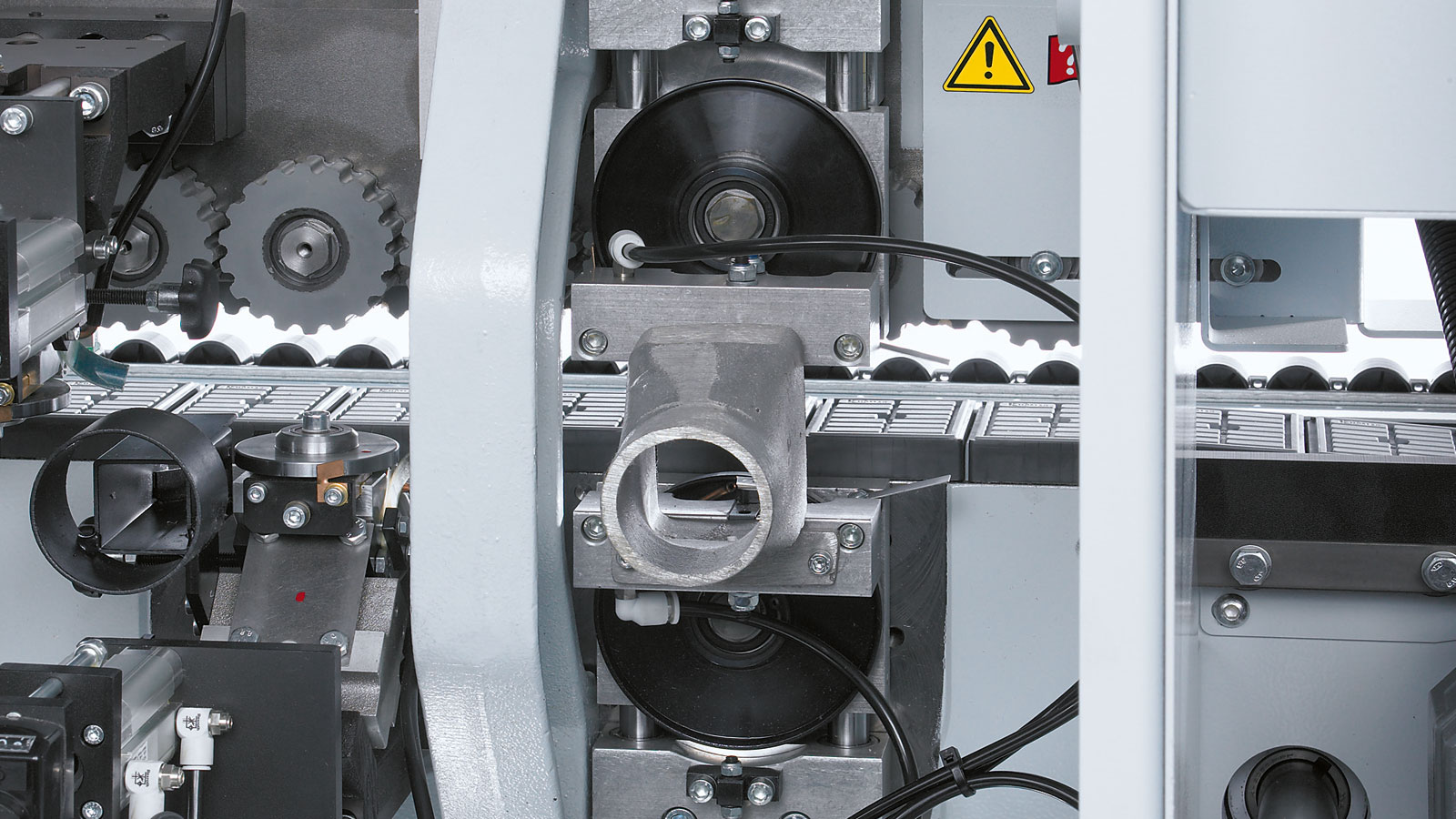

For the perfect finish in the area of the glue joint
技術ハイライト
エッジ厚 3 (6) mm、部材厚 50 (60) mm まで接着可能
完璧なカットと最適な接着継目を実現するため、ジョイントカッタユニットの装備も可能
最新式のタッチ制御の採用による高い操作快適性と操作安全性
角の丸み付け用ラウンドトリミングユニット - 完全加工
ゼロジョイント - airTec ユニットで継目のない完璧な仕上がり
(標準の airTec モデルで使用可能)各ユニットの空圧式位置調整により装備時間を短縮
材料が頻繁に変わる場合にフレキシブルに対応できる多段式の技術
技術データ
| Model 1220 FC | Model 1230 FC | Model 1240 FC | |
|---|---|---|---|
| 機械の長さ [mm] | 4.236 | 4.740 | 5.273 |
| 送り速度 [m/分］ | 11 | 11 | 11 |
| 部材巾 [mm]※1 厚みが8〜22 mmの場合 | 70 | 70 | 70 |
| 部材厚 [mm] | 8 - 50 (opt. 8 - 60) | 8 - 50 (opt. 8 - 60) | 8 - 60 |
| ロール材 エッジ厚 [mm］ | 0,3 - 3 | 0,3 - 3 | 0,3 - 3 |
| 定尺材/無垢材 エッジ厚 [mm] | 0,4 - 3 | 0,4 - 3 | 0,4 - 6 |
* 部材厚に依存
| Model 1230 HF | Model 1230 AT | |
|---|---|---|
| 機械の長さ [mm］ | 4.740 | 5.035 |
| 送り速度 [m/分］ | 11 | 8 |
| 部材巾 [mm]※1 厚みが8〜22 mmの場合 | 70 | 70 |
| 部材厚 [mm] | 8 - 60 | 8 - 60 |
| ロール材 エッジ厚 [mm］ | 0,3 - 3 | 0,3 - 3 |
| 定尺材/無垢材 エッジ厚 [mm］ | 0,4 - 6 | 0,4 - 6 |
* 部材厚に依存
