Centro de usinagem de portal CNC CENTATEQ N-510

Centro de processamento de portal CNC CENTATEQ N-510

A inovação alia-se à tradição: automatização individual com processamento de 5 eixos

As nossas máquinas de nesting permitem um processamento optimizado de desperdícios e um seccionamento de materiais em forma de placa. Para além da área de aplicação clássica de fabrico de móveis, ou para o seccionamento e refinamento das frentes dos móveis, também é possível processar vigas de escadas e folhas de portas sem quaisquer problemas. Os conceitos de automatização, facilmente ligados por "Plug & Play", oferecem a possibilidade de complementar a máquina posteriormente. O engenho perfurador e o trocador de ferramentas, equipados de forma diferente, proporcionam uma grande diversidade. Tendo em vista a sustentabilidade, não só os tempos de mudança foram reduzidos, como a aspiração de aparas e a aspiração das placas para o vácuo foram optimizadas.

Benefícios

Ampla selecção individual de tamanhos de mesa entre 1,25 x 2,5 m e 2,1 x 7,4 m, também em meio formato com até 84 campos de vácuo.
Estão disponíveis três versões de equipamento possíveis da divisão do campo de vácuo da mesa, de acordo com os requisitos ou o tamanho da mesa. Classic, Advanced e Premium.
Trocador de ferramentas com espaço para 8, 14 ou 22 ferramentas, para um manuseamento mais rápido. As ferramentas podem ser substituídas paralelamente ao manuseamento das placas.
Estão disponíveis 18 engenhos perfuradores diferentes em várias versões que consistem em fusos verticais e horizontais e serras de ranhurar.
14 conceitos de automatização – adição através de "Plug & Play".
Adaptação individual e simples às instalações e necessidades no local.
Existe a possibilidade de mesas de elevação para alimentação, cintas automáticas para empurrar as peças ou manuseamento por meio de robô.

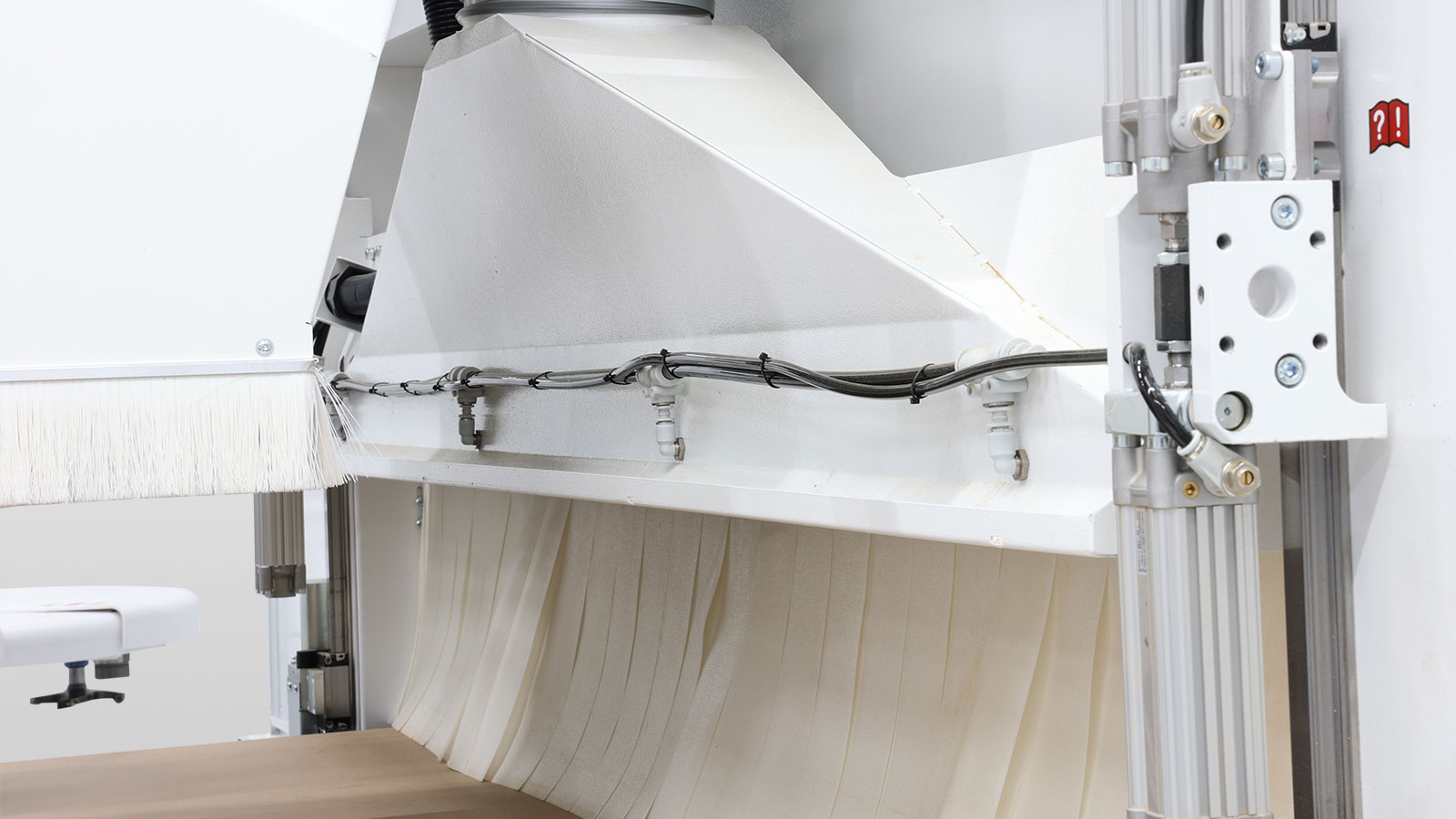

Dispositivo combinado de sucção e ejecção

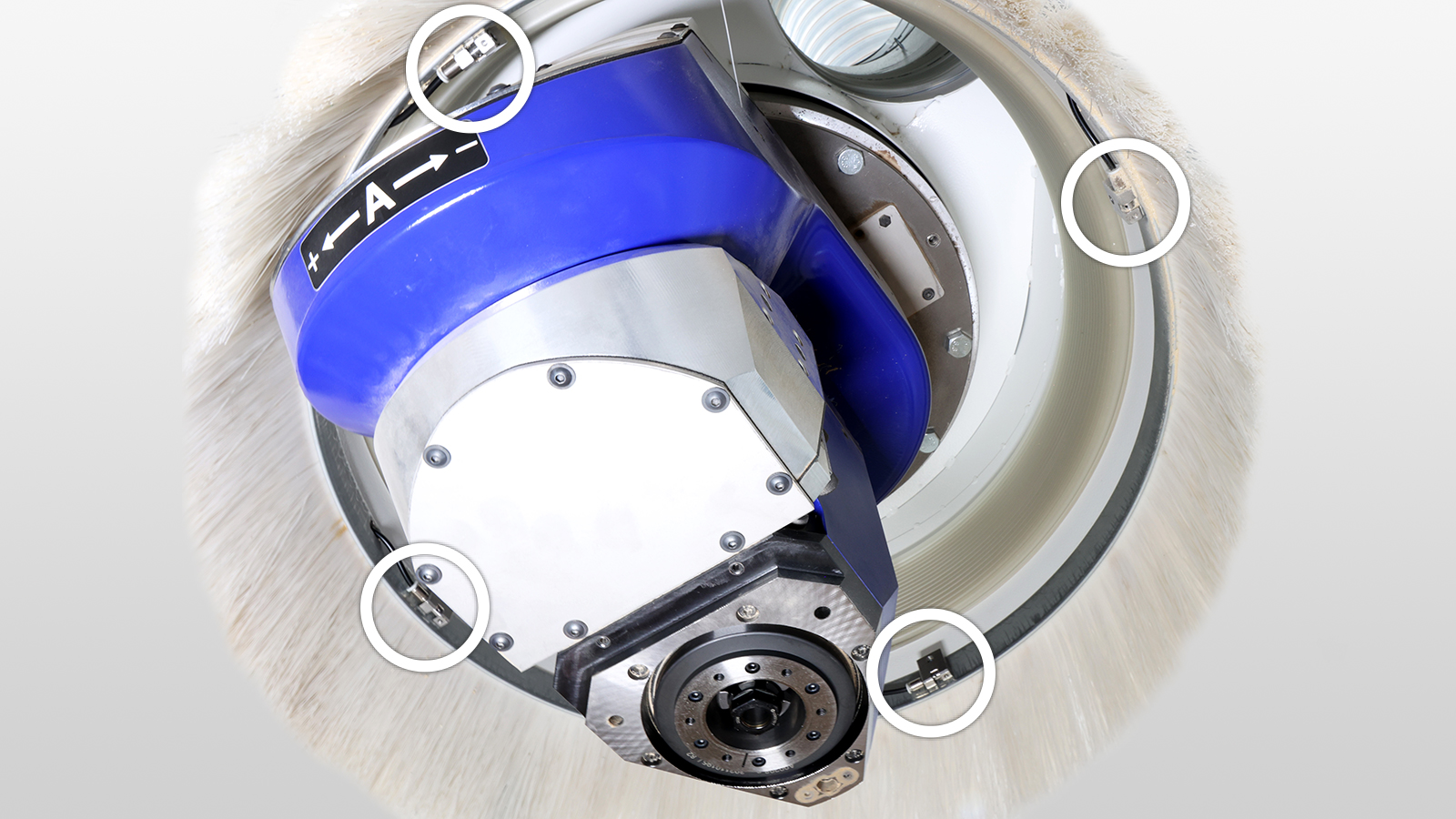

Melhores resultados de extracção graças aos bicos de sopro na tampa de extracção

Tabela MATRIX com grelha definida para uma atribuição de campo eficiente da tabela

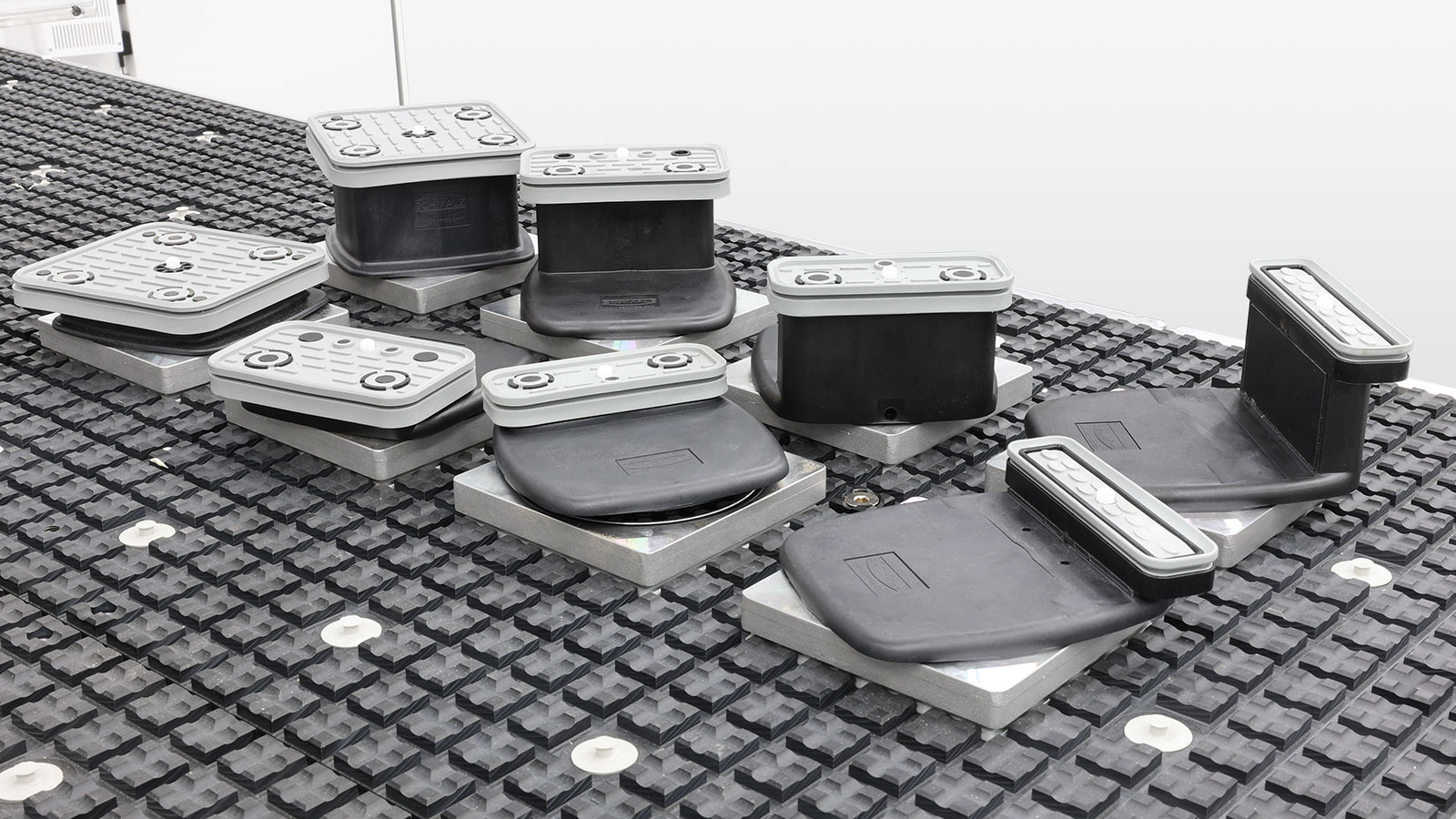

Vários elementos de aperto estão opcionalmente disponíveis

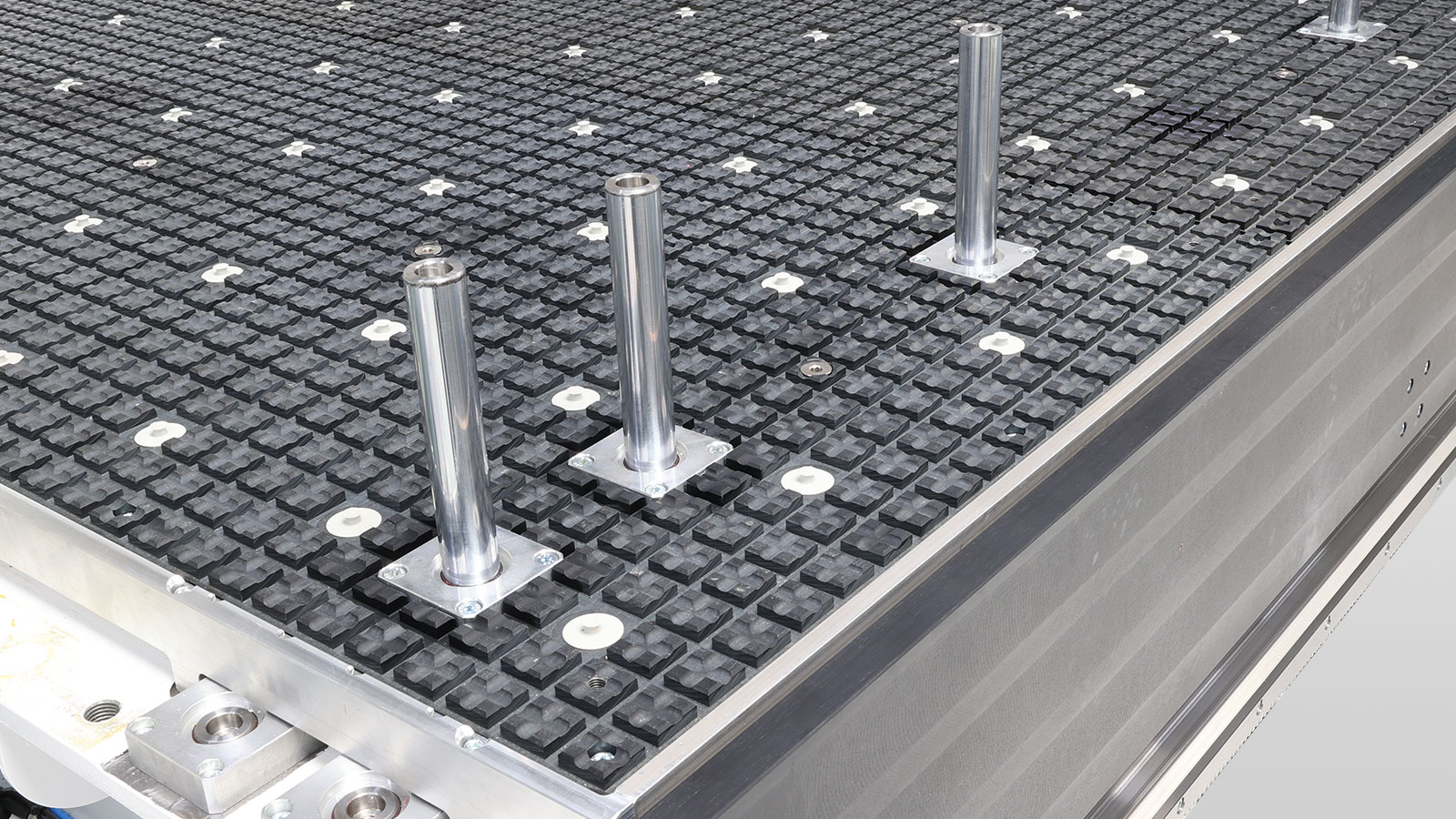

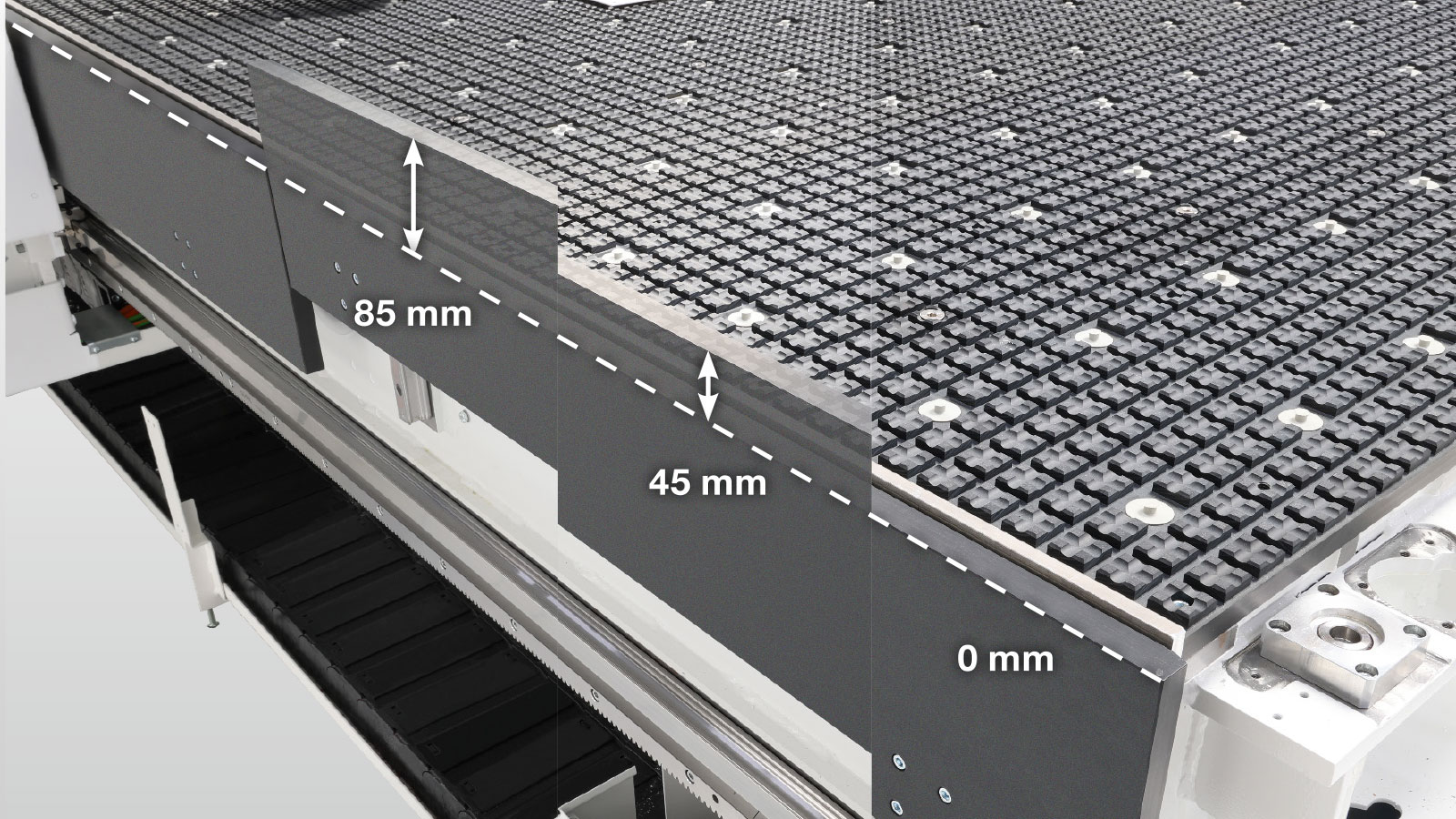

Cilindro de paragem pneumático de alumínio rebaixável

Parar as réguas com controlo automatizado de procura e resposta

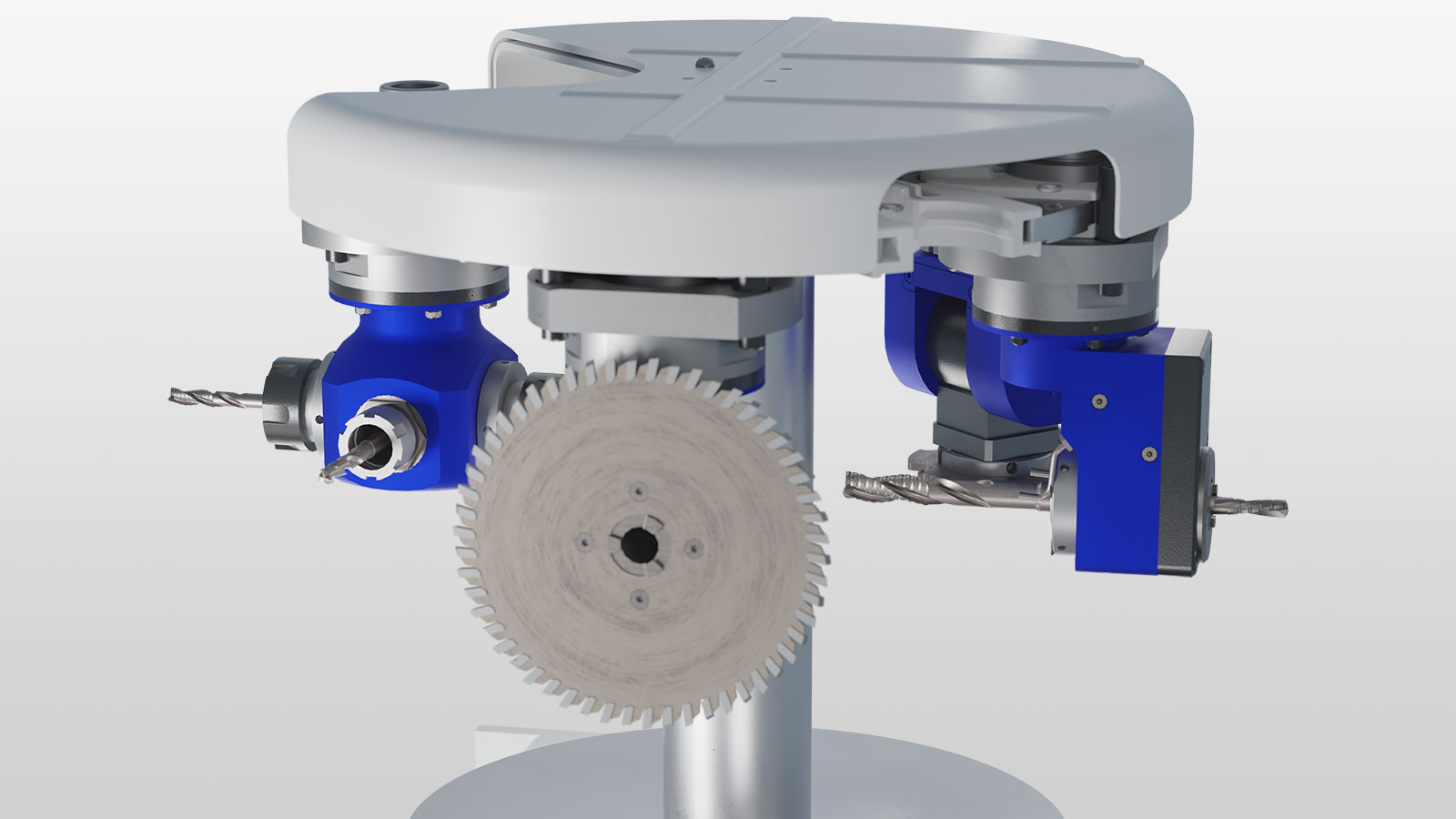

Trocador de ferramentas de 8 vezes em direcção X, em viagem

Usinagem de 5 eixos para aquela versatilidade de usinagem extra

Tecnologia de perfuração de alta velocidade em diferentes variantes de fusos verticais e horizontais e serras de ranhurar

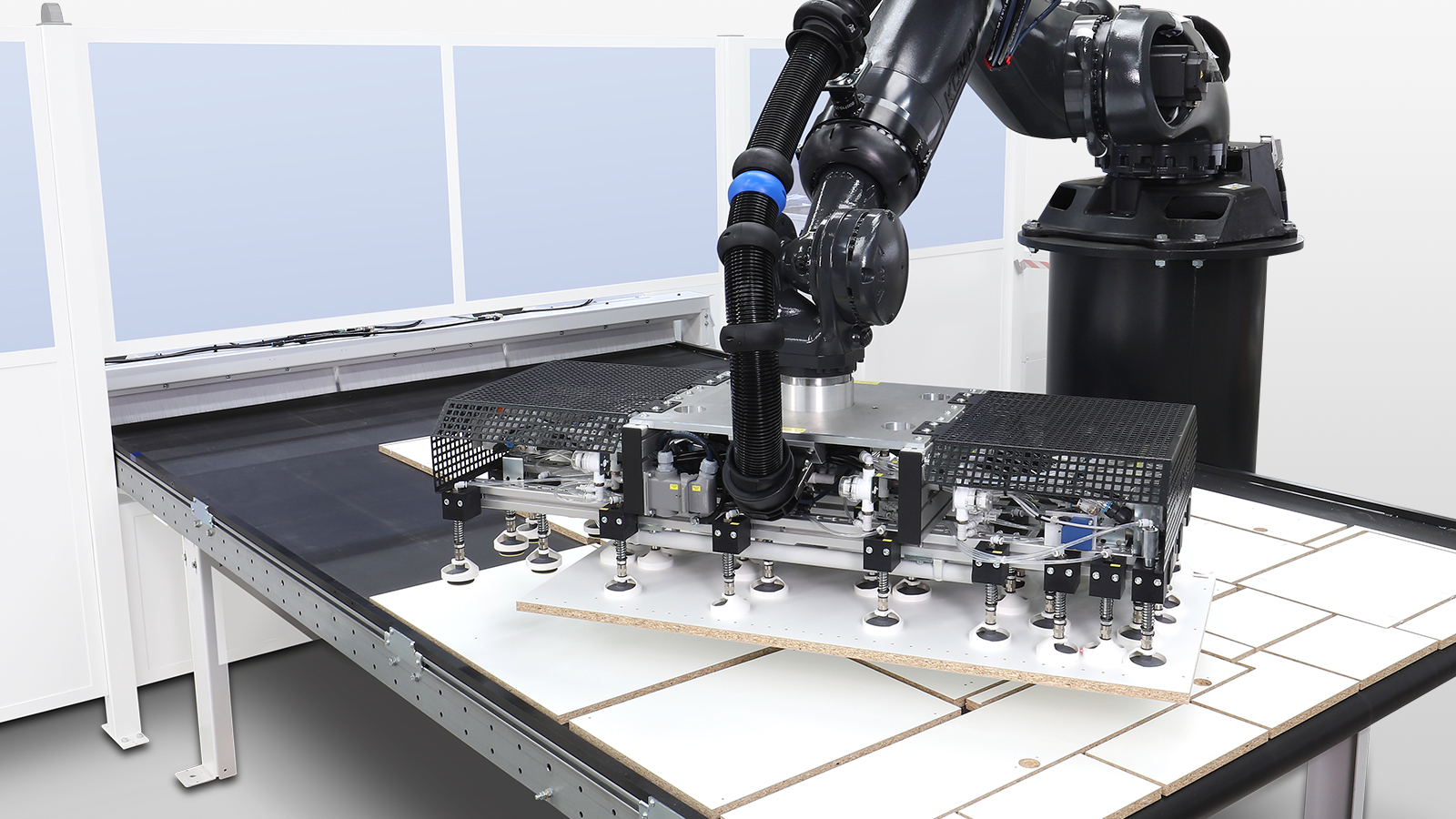

Selecção a partir do ninho – empilhamento automático graças à possibilidade de Integração do robot

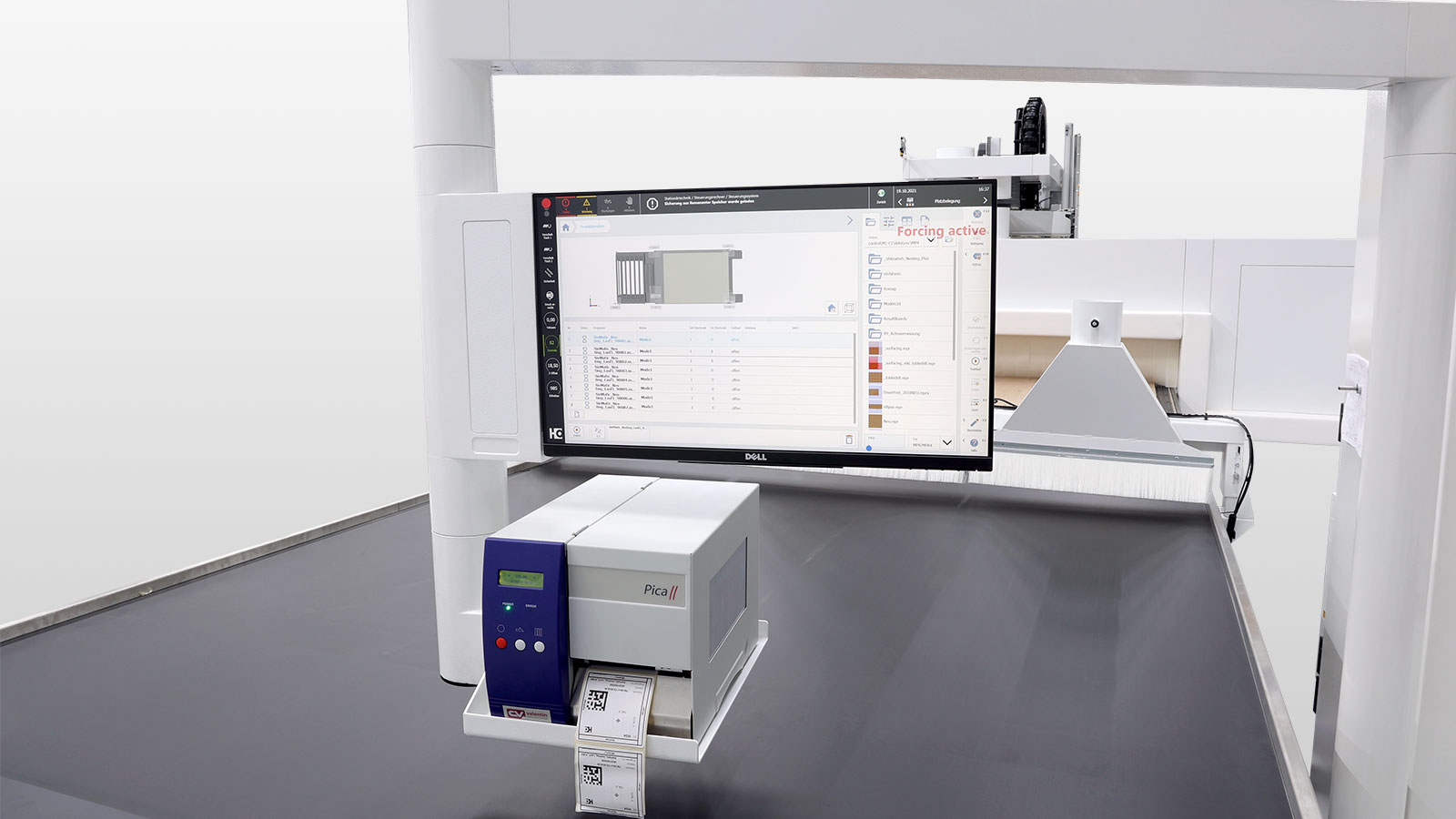

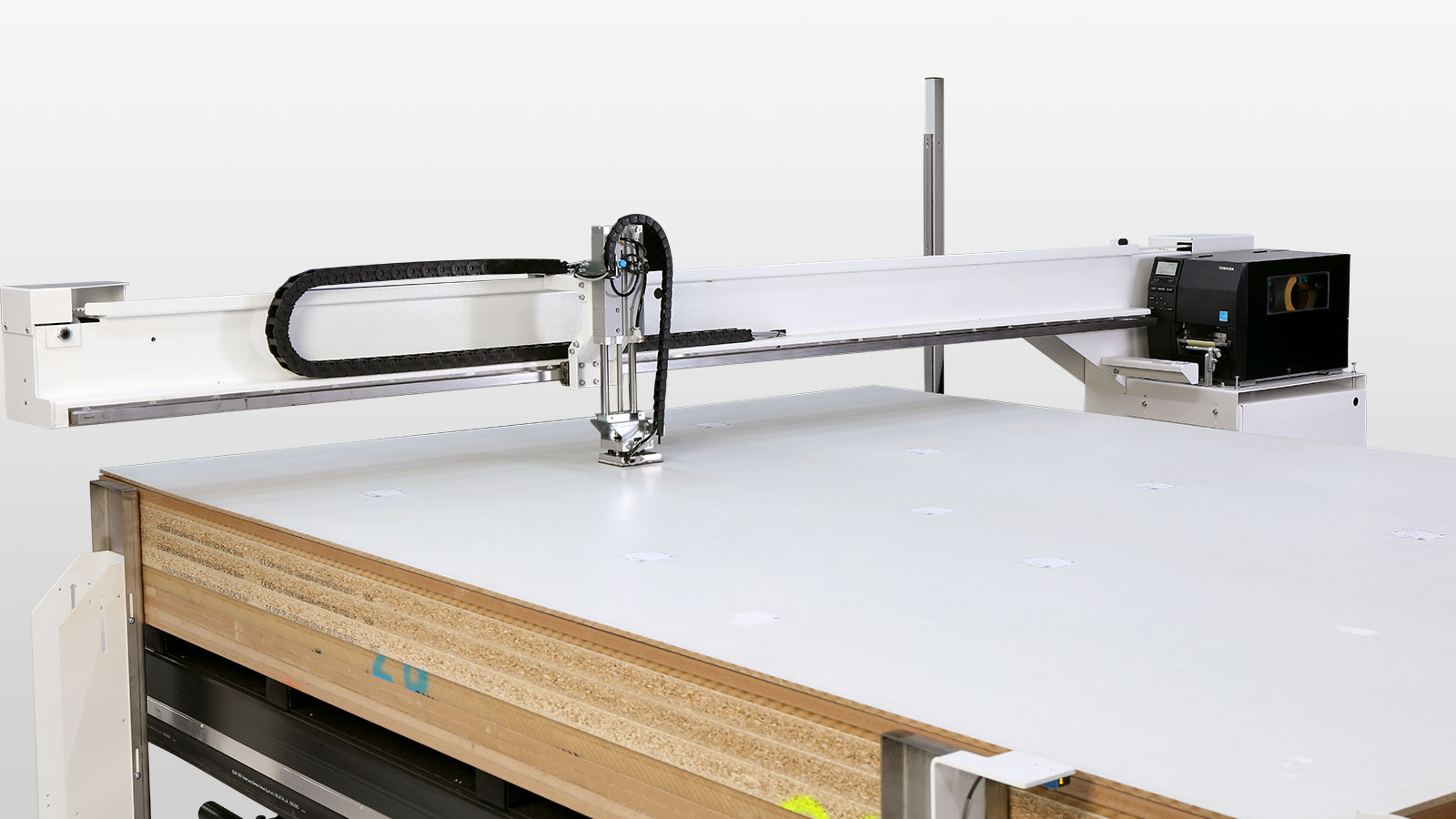

Rotulagem automática na alimentação

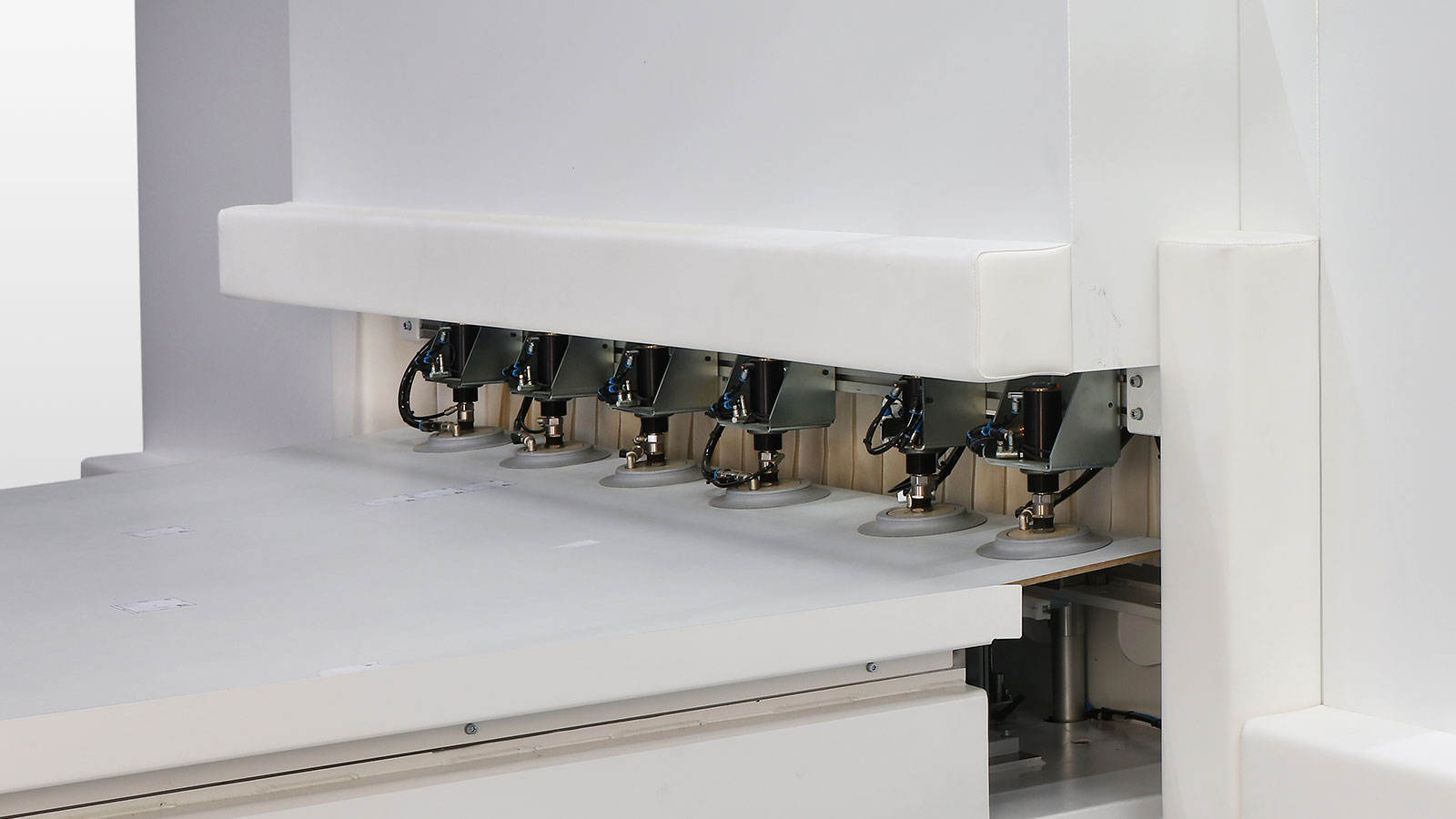

Alimentador integrado

Dispositivo combinado de sucção e ejecção

Ligação de sucção central no portal

Melhores resultados de extracção graças aos bicos de sopro na tampa de extracção

Tabela MATRIX com grelha definida para uma atribuição de campo eficiente da tabela

Vários elementos de aperto estão opcionalmente disponíveis

Cilindro de paragem pneumático de alumínio rebaixável

Parar as réguas com controlo automatizado de procura e resposta

Trocador de ferramentas de 8 vezes em direcção X, em viagem

Usinagem de 5 eixos para aquela versatilidade de usinagem extra

Tecnologia de perfuração de alta velocidade em diferentes variantes de fusos verticais e horizontais e serras de ranhurar

Rotulagem manual com braço giratório

Selecção a partir do ninho – empilhamento automático graças à possibilidade de Integração do robot

Destaques Tecnológicos

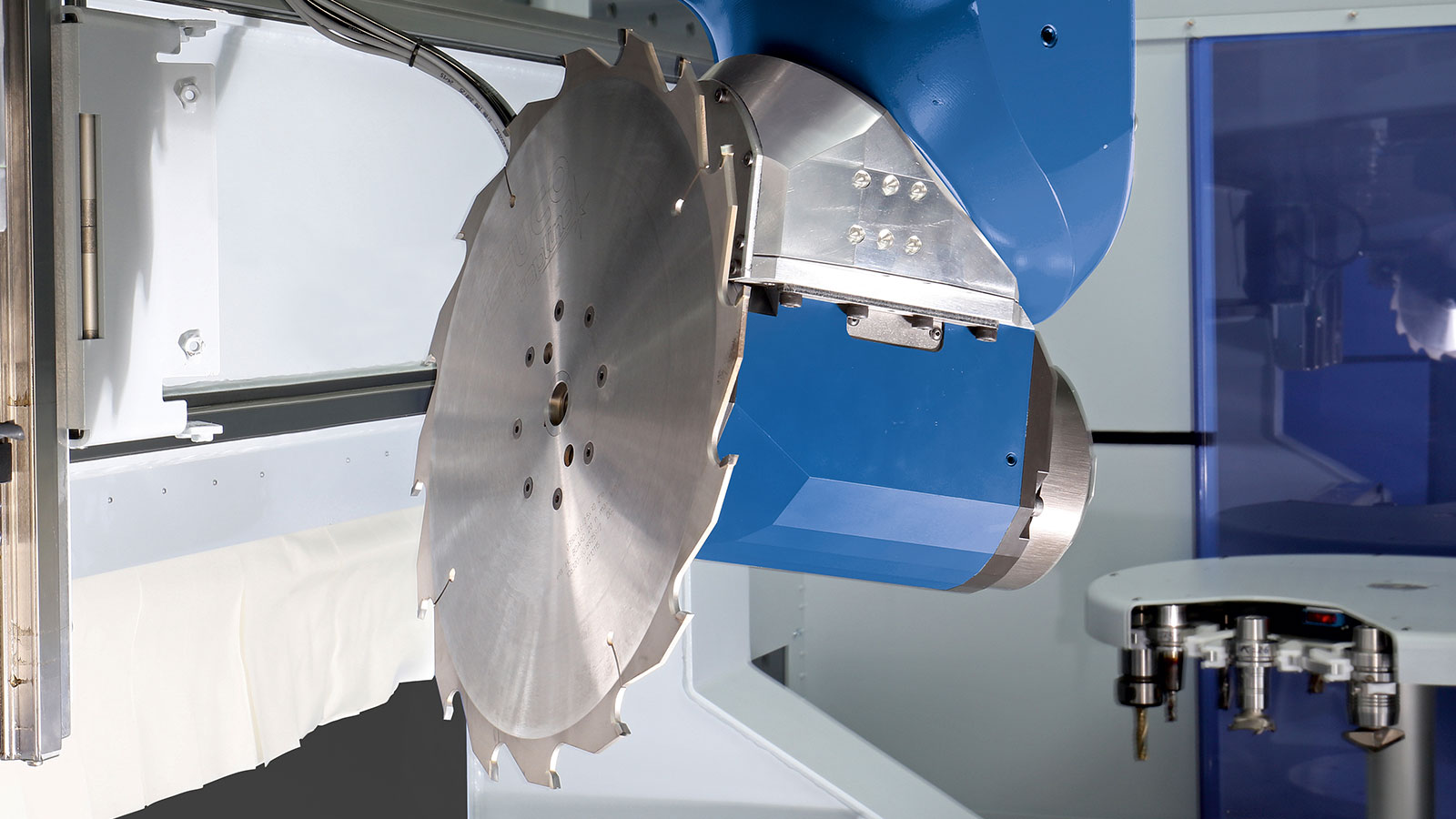

O processamento de 5 eixos com Drive 5CS confere um pouco mais de versatilidade ao processamento. Graças à nova altura total no sentido Z, é possível processar uma espessura do material de 260 mm sem quaisquer problemas.
Integração do dispositivo de inserção na caixa da máquina para proteger os componentes contra a sujidade e pó e facilitar o manuseamento do material.
Processamento eficiente em termos energéticos. Concepção sustentável para geração de vácuo, mudança de ferramenta e aspiração durante o seccionamento do Nester.
Modo de funcionamento pendular dinâmico através da alimentação de vácuo separada e ventilação das metades da mesa para uma mudança eficiente e completa entre as metades esquerda e a metade direita da mesa.

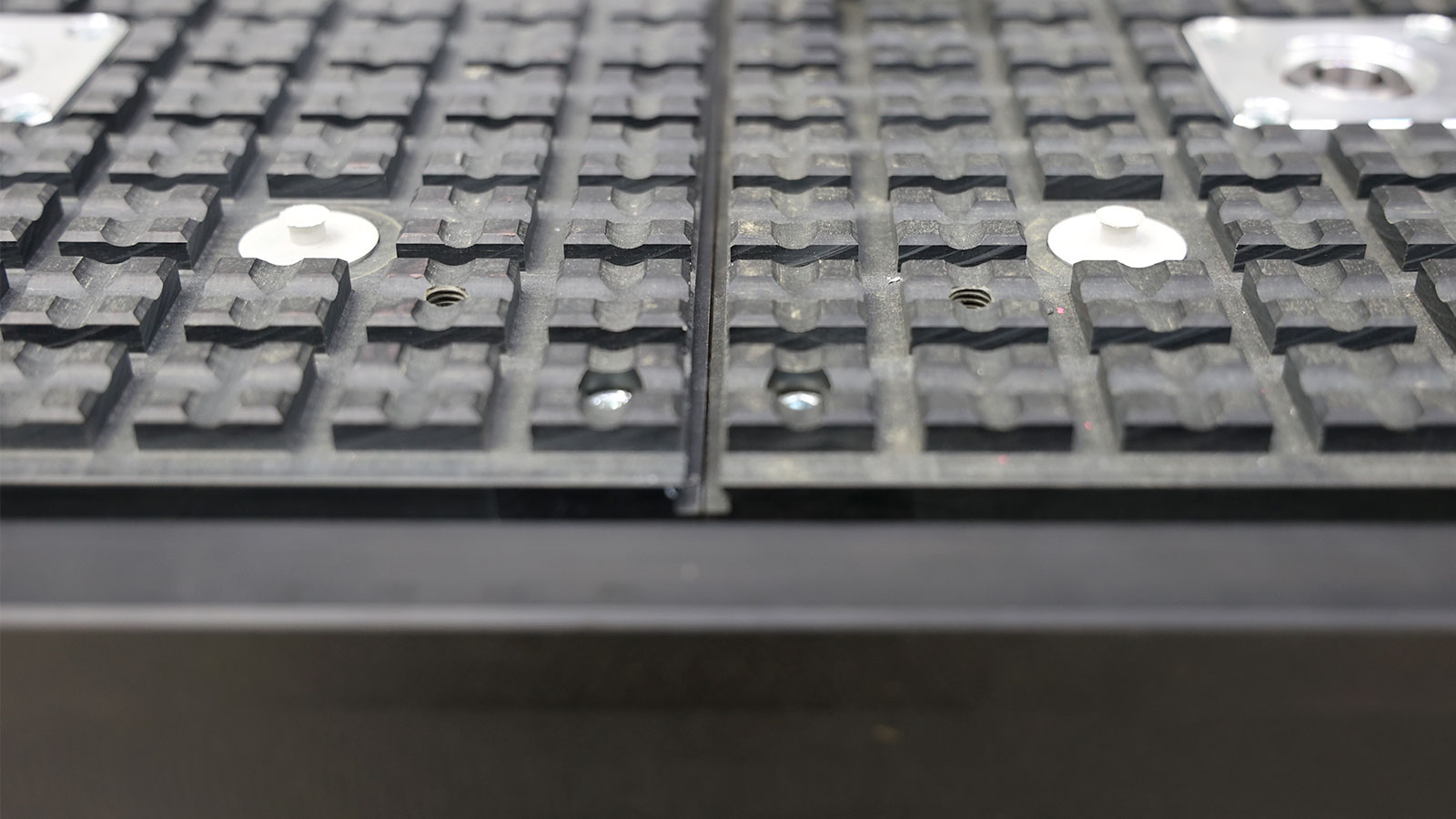

Mesa matriz recentemente desenvolvida com dimensão da matriz definida. Possibilidade de posicionamento transversal das ventosas sem limitações.

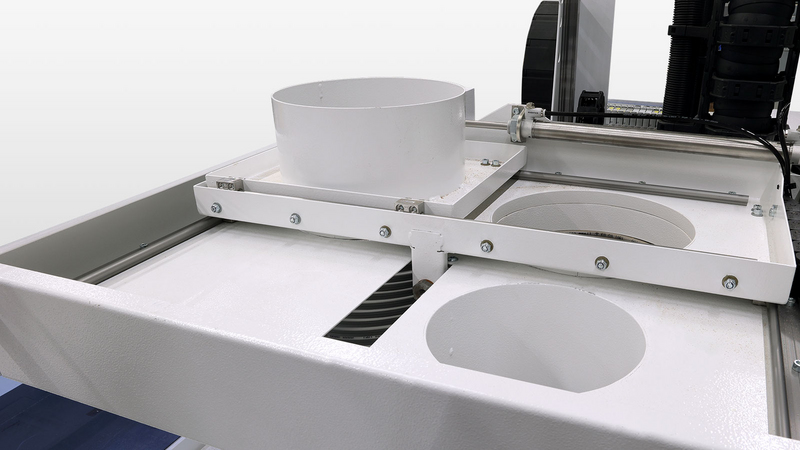

Volume de aspiração optimizado graças à simulação de fluxo CFD. Bocais de aspiração centrais recentemente concebidos e alteração da disposição dos bicos de sopro integrados.
