Multifunktionsbrücken WALLTEQ M-300

Multifunktionsbrücken WALLTEQ M-300

Das ist ja SÄGENHAFT!

Ihr Einstieg in die Automatisierung: Die neue Multifunktionsbrücke WALLTEQ M-300. Gemacht, um Ihren Betrieb voranzubringen. Die WALLTEQ M-300 hat die Möglichkeit zu fräsen, sägen (NEU!), klammern, markieren, nageln und fertigt dabei mit höchster Präzision. Ihr Platzbedarf ist minimal, ihre Flexibilität umso größer, dank Werkzeugschnellwechsler und cleveren Funktionen. Das Ergebnis kann sich sehen lassen. Auf der Baustelle sowieso und in Ihrer Bilanz erst recht: Rechnen Sie mit bis zu 30% mehr Produktivität.

Vorteile

  • Ideal auf die Bedürfnisse im Handwerk abgestimmt
  • Die hohe Prozessflexibilität unterstützt Handwerksbetriebe mit breitem Produktportfolio
  • Wird steigenden Ansprüchen hinsichtlich Vorfertigung und Wandaufbauten gerecht
  • Effiziente Bearbeitung von Holzweichfaserdämmplatten dank optimierter Absaugung
  • Vollautomatische Datenübernahme aus allen gängigen Holzbau CAD-Programmen
  • Einfache Bedienung mit der intuitiven Bedienoberfläche powerTouch

Bilder

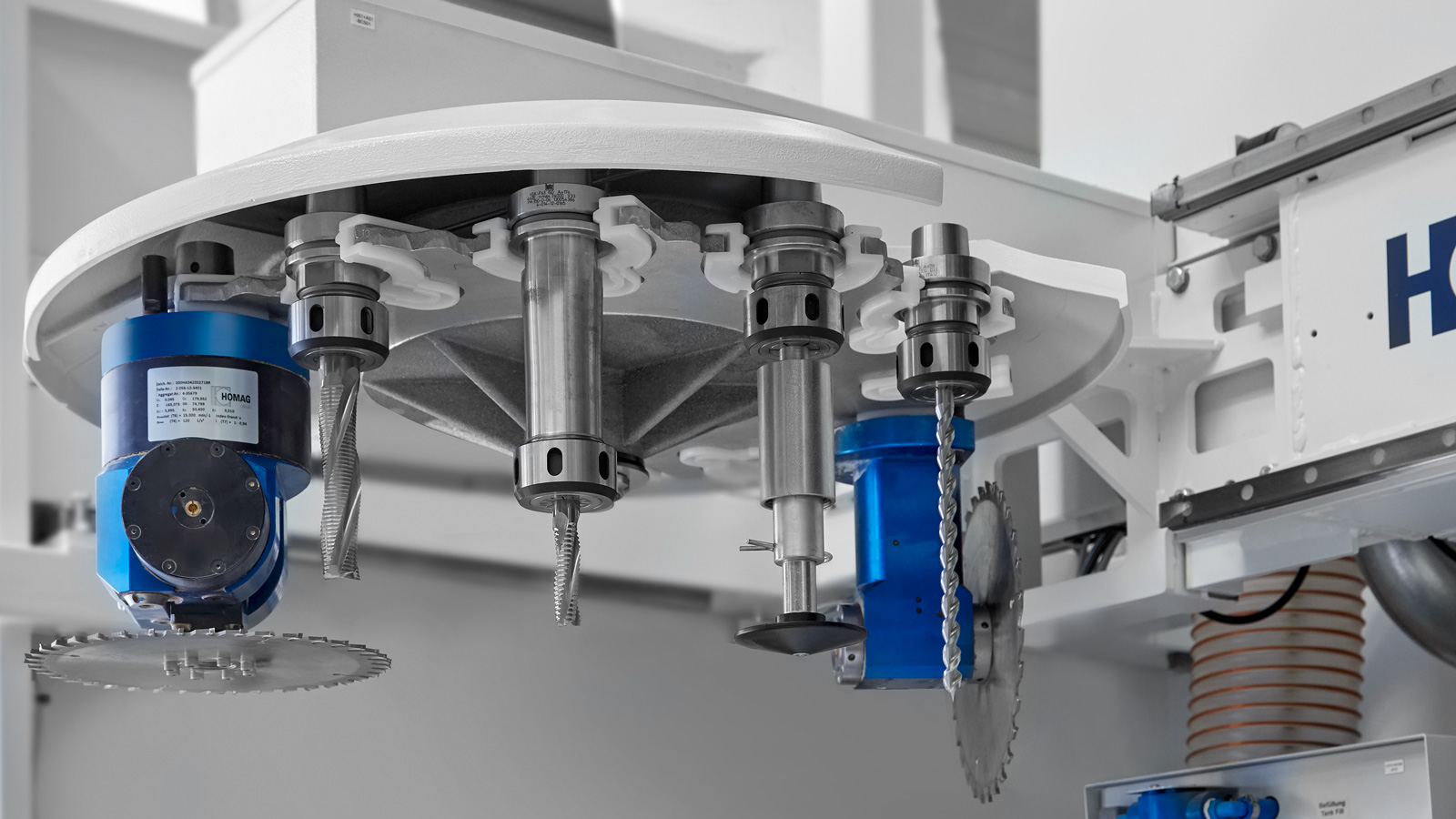

  • Die Spindel der WALLTEQ M-300 ist mit einer händischen Wechselfunktion ausgestattet.
  • Mit dem großen Sägewerkzeug mit HSK-Aufnahme erfolgt eine enorm präzise Bearbeitung von Holzweichfaserdämmplatten.
  • Ideale Bearbeitung von Beplankungen für den Sichtbereich als auch Ergänzung zum großen Sägeaggregat zur vornehmlichen Gipsplattenbearbeitung.
  • Staubminimierung: Dank des kompakten Staubabsaugung können verschiedene Materialien problemlos verarbeitet werden
  • Mit dem optionalen fastenerSwitch lassen sich weitere Befestigungsaggregate schnell einwechseln das erhöht die Flexibilität der Multifunktionsbrücke erheblich.
  • Mit dem leistungsstarken Fräser sind jegliche Aussparungen wie z.B. Steckdosenlöcher, eine Leichtigkeit.
  • Der Markierer kann im Datensatz vorgegebene Zeichnungen aufbringen, die die weitere Bearbeitung vereinfachen.
  • Gleitschuh für Klammer- und Nagelgeräte ermöglicht materialschonendes Befestigen.
  • Einfache Bedienung mit der intuitiven Bedienoberfläche powerTouch.

Funktionen

  • 13,2 kW Spindel mit händischer Wechselfunktion zwischen Säge, Markierer und Fräser

  • Sägeaggregat für exaktes und schnelles Bearbeiten mit bis zu 80 mm Schnitt-Tiefe und Sägeschutz mit integrierter Absaugtechnik

  • Optionales zweites Sägeaggregat (manuell einwechselbar über HSK-Schnittstelle) für die präzise Bearbeitung von Beplankungslagen bis 30 mm Dicke mit optimalem Absaugergebnis

  • Vollautomatisches Bearbeiten mit Fräsaggregat mit bis zu 90 mm Tiefe und Frässchutz mit integrierter Absaugtechnik

  • Verbesserte mitfahrende Absaugung mit einer Absaugleistung von 2,2 kW und Kompaktentstauber

  • Einsetzbar für Wandelemente wie auch Dach- und Deckenelemente

  • Bereits vorhandene Arbeitstische sind mit der Multifunktionsbrücke kombinierbar

  • Einbindung in eine Fertigungslinie jederzeit möglich

  • Optional: fastenerSwitch Schnellwechselsystem für bis zu vier Befestigungsaggregate um flexibler auf unterschiedliche Befestigungen und/oder Materialarten reagieren zu können

  • Optional: Erhöhung der Bearbeitungsbreite auf 3,80 m

  • Optional: Schwenkeinheit für Befestigungsaggregate für das schräge Einschießen von Befestigungsmaterial, dies ist besonders bei schmalen Riegelwerkskonstruktionen (2x4 Markt) gefragt

Technische Daten

Bearbeitungstiefe max. [mm]80
Leistung mitfahrende Absaugung [m3/h]750
Elektroanschluss [kW]15
Verbrauch Druckluft [NI/min]ca. 500 bei Bearbeitung
ca. 1500 beim Befestigen (abhängig von der Ausstattung)
Pneumatikdruck [bar]8

Technische Angaben ohne Gewähr!
