Системы транспортировки деревянных конструкций FEEDBOT F-500

Системы транспортировки деревянных конструкций FEEDBOT F-500

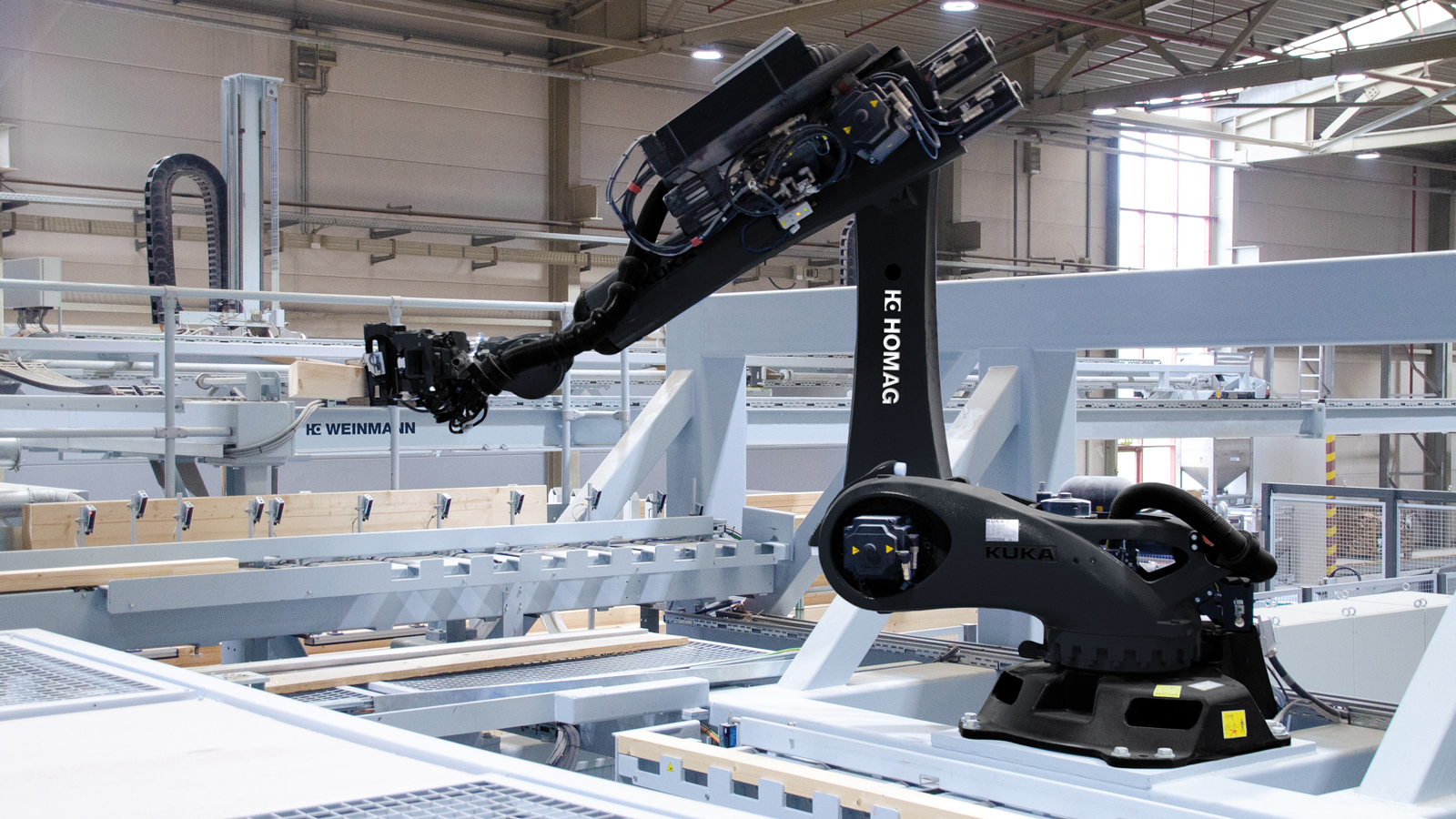

Манипулирование заготовками при изготовлении деревянного каркаса с помощью робота

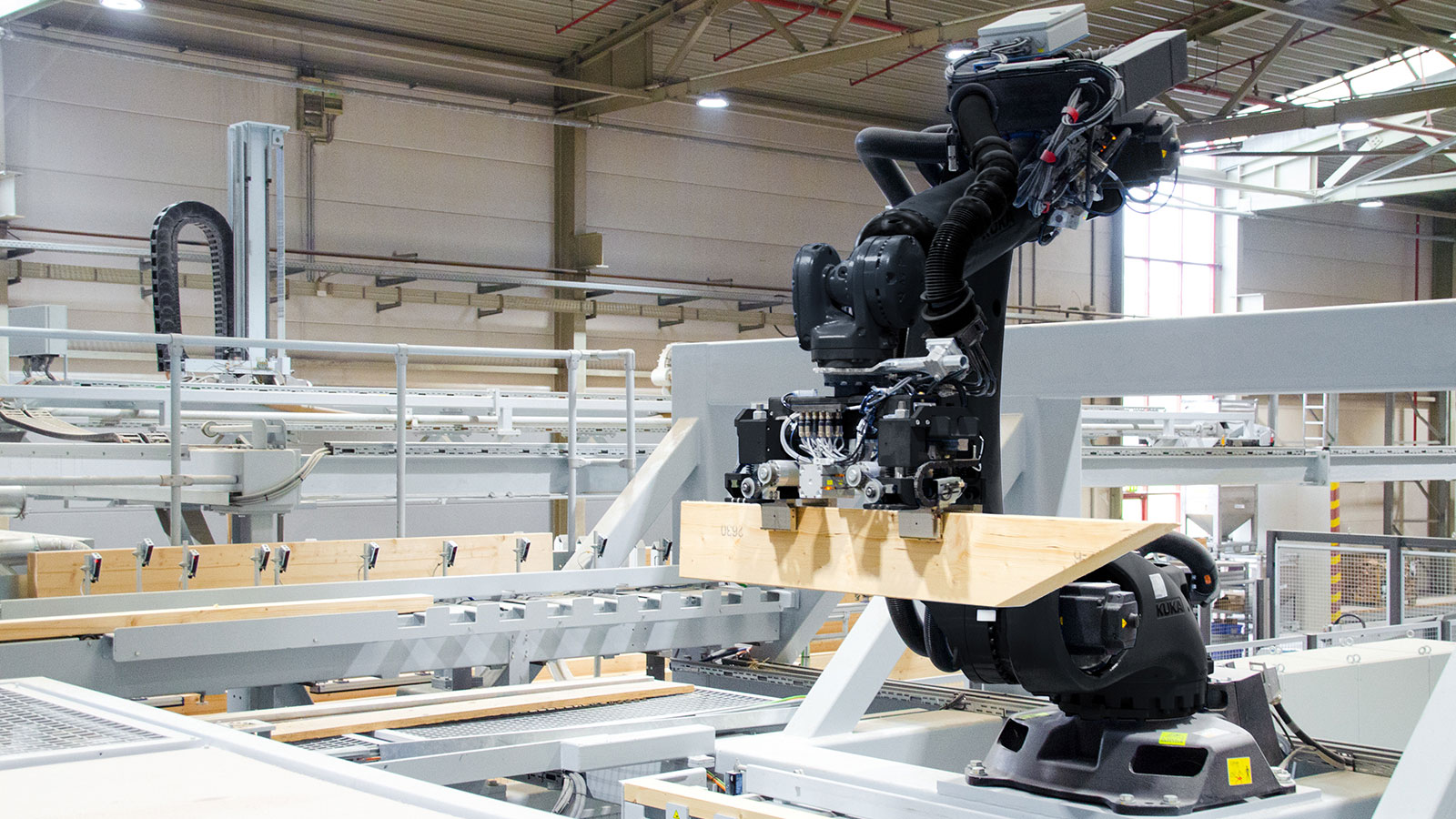

Эксплуатационная готовность, приближающаяся к 100 %, высокая точность повторения и своевременные перемещения заготовок: роботы — надежные партнеры, автоматически помогающие сократить производственные затраты при изготовлении деревянных конструкций. В сочетании со станцией сборки и обработки балочного каркаса робот обеспечивает полностью автоматическую укладку стоек и элементов обвязки для стеновых элементов с окнами и дверями или специальных элементов фронтонов. Робот с высокой точностью автоматически укладывает в каркас стандартные и специальные стойки, балки, прогоны и элементы обвязки. При этом робот с 6 осями легко перемещает брус массой до 75 кг.

Преимущества

  • Повышение производительности благодаря автоматизированному производству
  • Более гибкий процесс изготовления: брус в элементах укладывается поперек, вдоль или по диагонали в зависимости от особенностей элемента
  • Значительно сокращается количество физически тяжелых работ, выполняемых сотрудниками
  • Повышенная эксплуатационная готовность станков: высокая эксплуатационная готовность робота сокращает до минимума время простоя и повышает качество продукции
  • Более высокая точность: укладка стоек выполняется с идеальной точностью

Подробности

  • Робот с 6 осями как центральный элемент станции сборки и обработки балочного каркаса

  • Для управления роботом используется набор данных wup

  • Возможно обслуживание нескольких мест для подготовительных работ

  • Разные программы подачи инструмента для разных деревянных заготовок

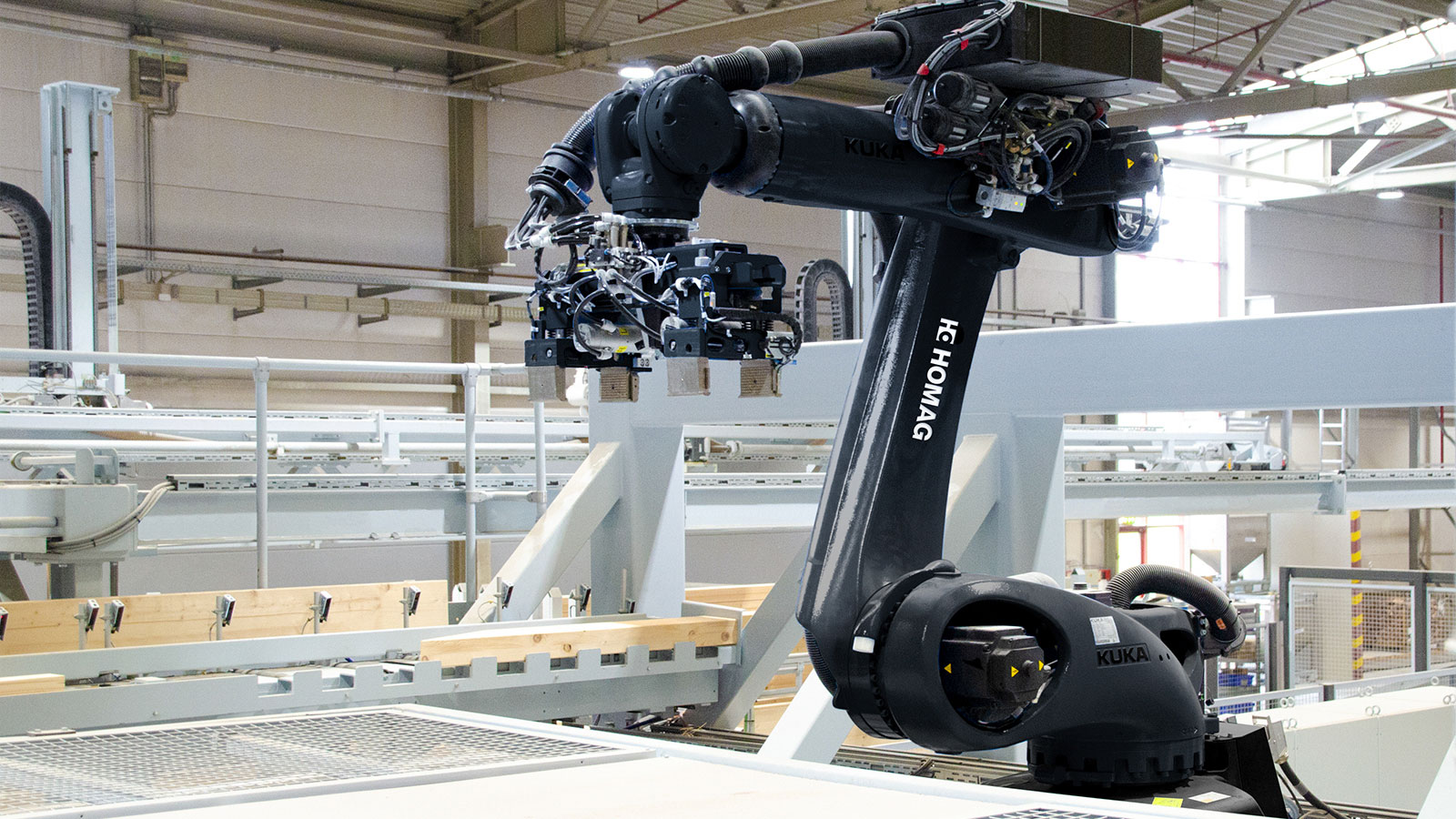

  • Манипулятор робота с пневматическими и серводвигателями быстро захватывает деревянные детали

  • Автоматический расчет позиции захвата и укладки (при расчете учитывается масса деталей, монтажное положение и порядок монтажа)

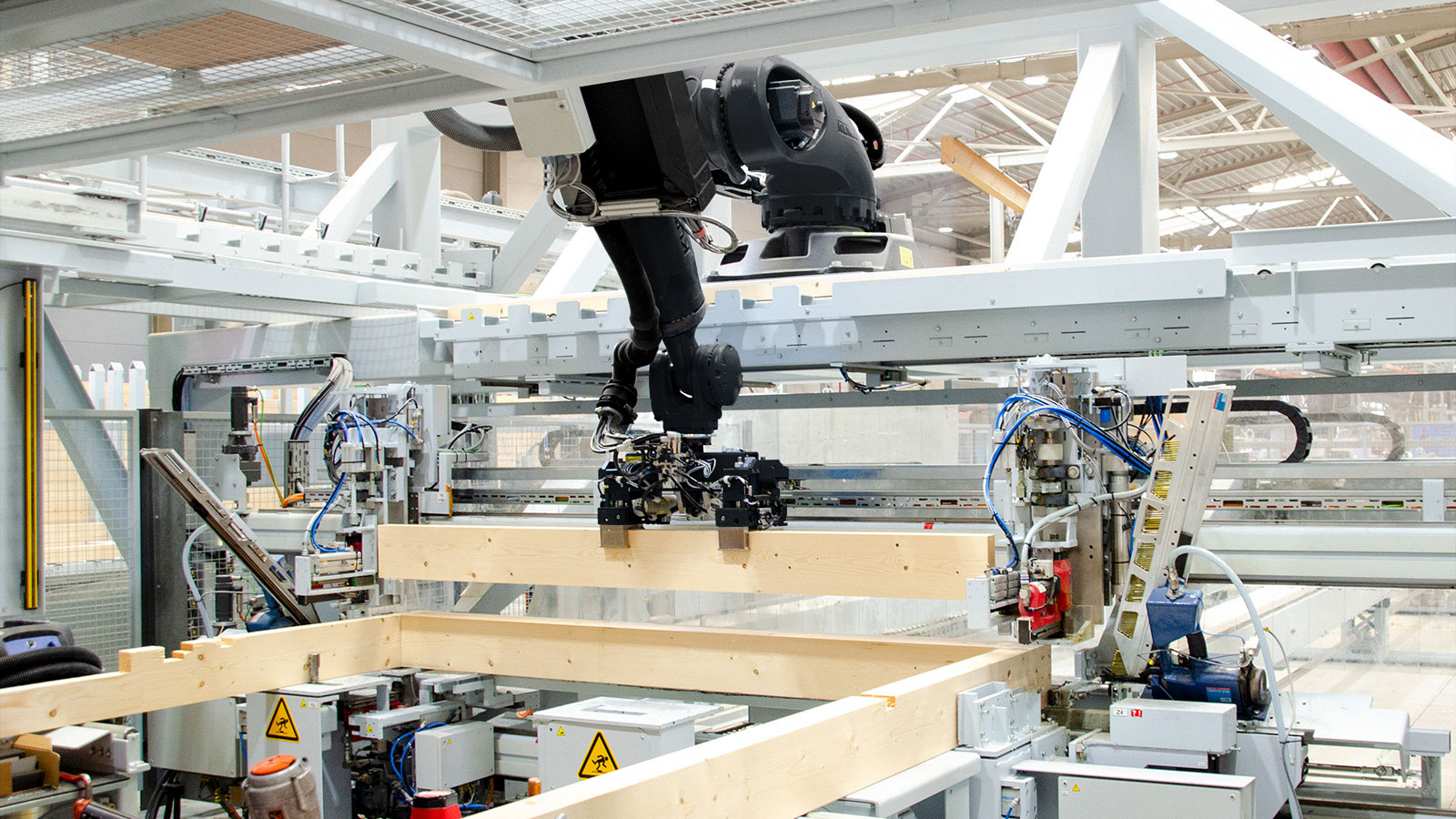

  • Полностью автоматическая укладка деревянных деталей в балочный каркас: разные деревянные элементы укладываются в каркас поперек, вдоль или по диагонали

    • Элементы обвязки (верхней и нижней)
    • Обработанные и необработанные стоки (стандартные и специальные)
  • Робот укладывает деревянные детали со скоростью до 6 тактов в минуту

  • Эффективность благодаря использованию энергии только непосредственно в момент перемещения заготовок

Технические характеристики

Размеры заготовки
Длина заготовки [мм]780—3500
Сечение [мм]

мин. 40 x 100

Макс. 160 x 250

Масса заготовки [кг]макс. 75
