Element-Tisch MOVETEQ

Flexibel einsetzbar in Fertigungslinien

Die Element-Tische MOVETEQ sind wahre Vielseitigkeitstalente in der Fertigungslinie und übernehmen Aufgaben wie das Wenden der Elemente, das winkelgerechte Ausrichten zum sicheren Beplanken und Bearbeiten, den Transport sowie das Aufstellen zum Einlagern.

(Wand-Tisch WTW)

Vorteile

Individuell konfigurierbare Ausstattung je nach Einsatzzweck und Kundenwunsch
Flexibel anpassbar an die jeweilige Aufgabe und jederzeit modular erweiterbar
Hohe Produktivität durch teilautomatische Prozesse
In jede Fertigungslinie integrierbar durch abgestimmte Schnittstellen
Sicheres Abnehmen und Wenden der Elemente durch hydraulische Aufstellfunktion

WEINMANN Element Tisch MOVETEQ - Pneumatischer Hauptspanner

WEINMANN Element-Tisch MOVETEQ - Exaktes Ausrichten der Elemente in X-Richtung.

WEINMANN Element-Tische für den industriellen Einsatz

WEINMANN Element-Tische MOVETEQ - Fahrwerke in Längs- und Querrichtung

WEINMANN Element-Tisch MOVETEQ - pneumatisch absenkbarer X-Anschlag für das winkelgerechte Ausrichten.

WEINMANN Element Tisch MOVETEQ - Untergurtspanner in Y-Richtung für offene Elemente.

WEINMANN Element-Tisch MOVETEQ - Anschlagsystem für winkelgerechtes Ausrichten der Elemente.

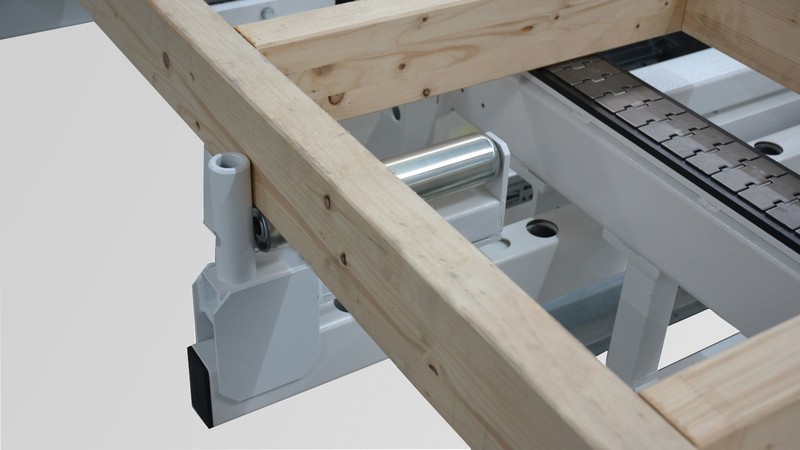

Pneumatische Hauptspanner für das Ausrichten und Fixieren der Elemente.

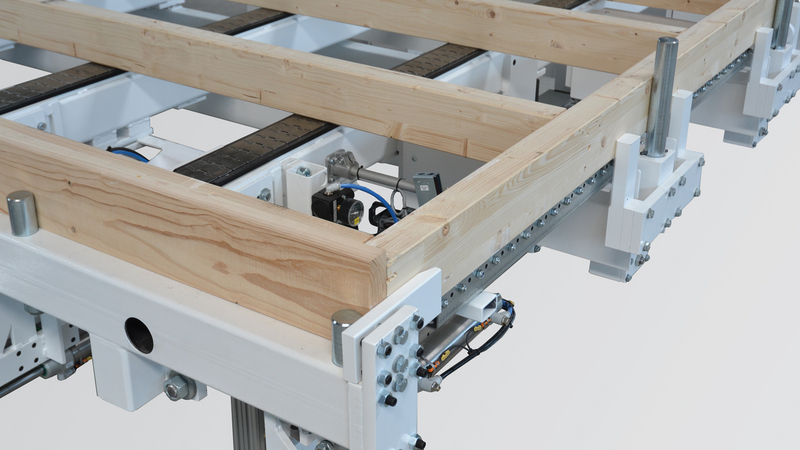

Exaktes Ausrichten der Elemente in X-Richtung.

Element-Tische für das Wenden, Ausrichten, Transportieren sowie das Aufstellen zum Einlagern der Elemente.

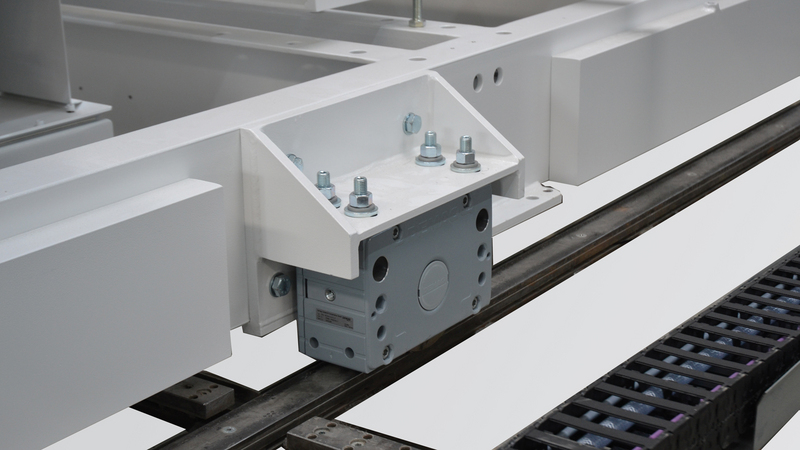

Fahrwerke in Längs- und Querrichtung.

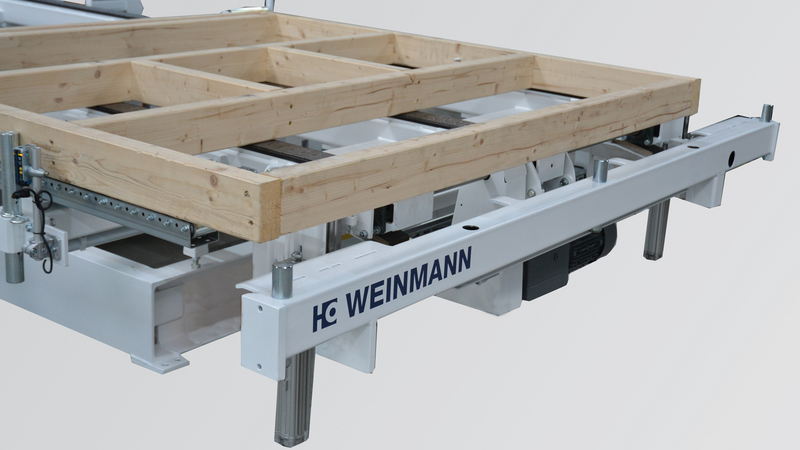

Pneumatisch absenkbarer X-Anschlag für das winkelgerechte Ausrichten.

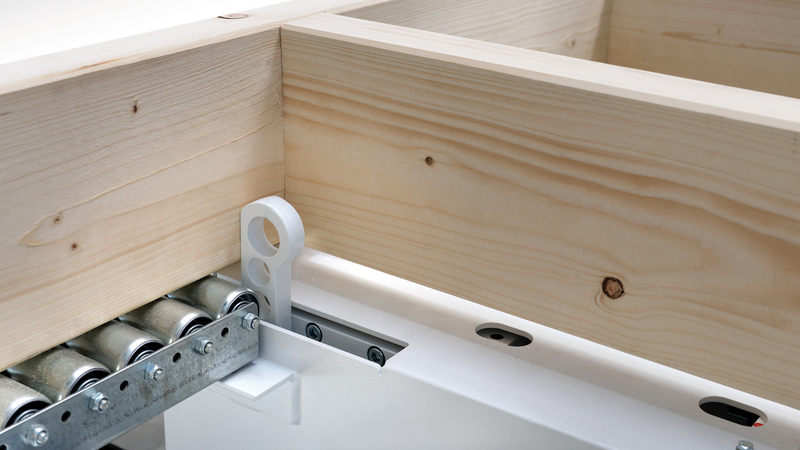

Untergurtspanner in Y-Richtung für offene Elemente.

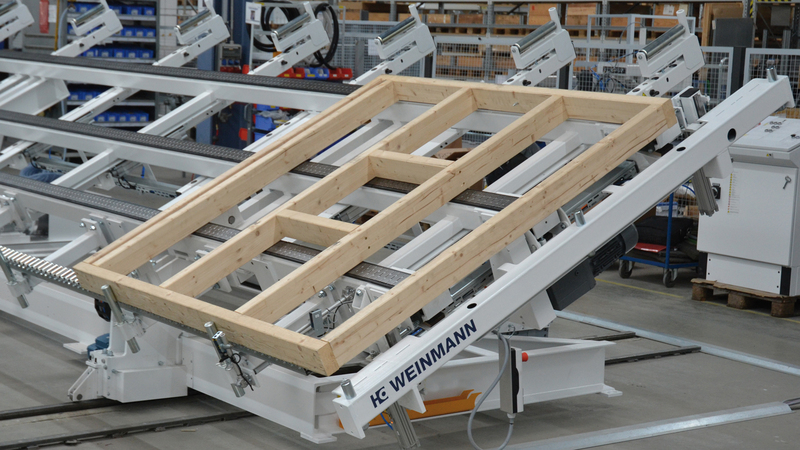

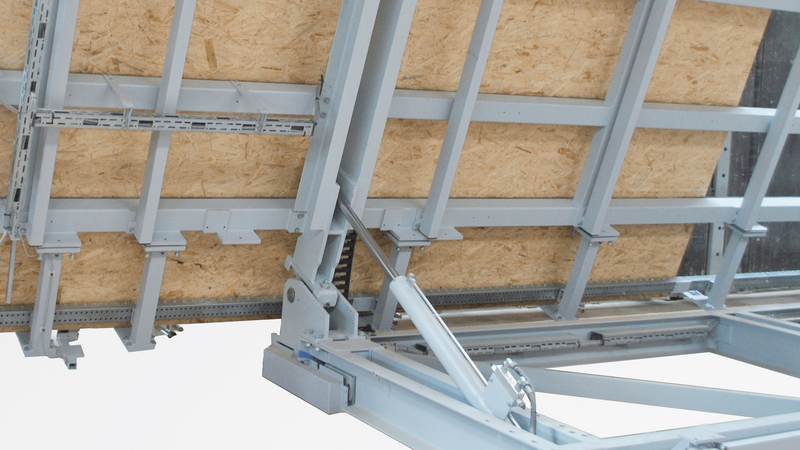

Hydraulische Aufstellfunktion: Sicheres Abnehmen und Wenden der Elemente.

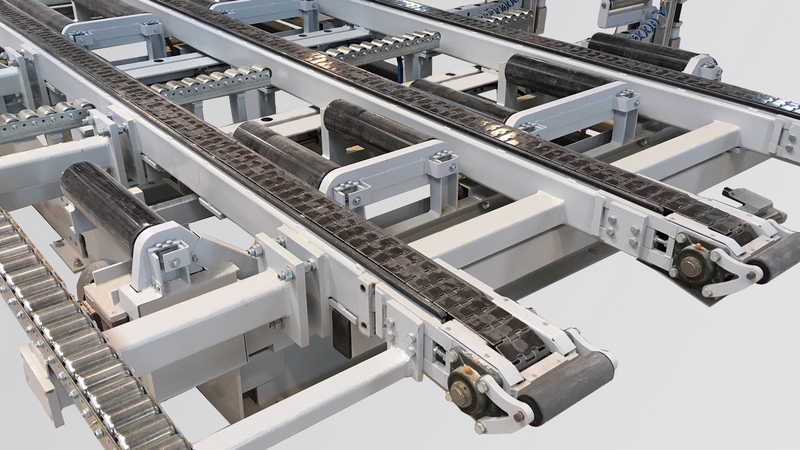

Elementtransport in Quer- und Längsrichtung.

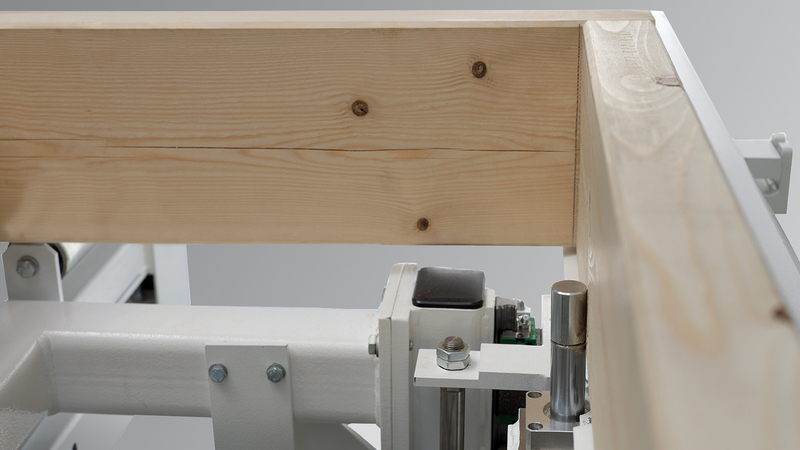

Anschlagsystem für winkelgerechtes Ausrichten der Elemente.

Besonderheiten

Quer- und Längs-Transport von Elementen möglich
Zwei Transportvarianten zur Auswahl:
Manueller Element-Transport über 4-fachen Röllchenstrang
Motorischer Element-Transport mit Scharnierplattenbändern
Hohe Bearbeitungsgenauigkeit durch NC-gesteuerten Stieleausrichter
Hoher Arbeitskomfort durch ergonomische Arbeitshöhe
Vereinfachte Logistik der Elemente: Längs- und Querfahrwerk zum Transport der Elemente zu unterschiedlichen Fertigungslinien
Automatisierte Prozesse sind in der Steuerung hinterlegt: alle Funktionen, wie bspw. der komplette Wendevorgang, werden automatisch ausgeführt

Technische Daten

Arbeitshöhe	ca. 730 [mm]
Spannbereich	1,2 - 3,2 [m] (optional: bis 3,8 [m])
Elementlänge min	1,5 [m]
Elementlänge max	12 [m] (Überlängen sind auf Anfrage möglich)
Elementgewicht	3,5 [t] (optional: bis 6 [t])
