CNC-Bohr- und Fräsbearbeitungszentren DRILLTEQ H-230
CNC-Bohr- und Fräsbearbeitungszentren DRILLTEQ H-230
Der perfekte Einstieg in die 6-Seiten-Bearbeitungstechnik
Das einspurige Maschinenkonzept ermöglicht eine präzise Bearbeitung von plattenförmigen Werkstücken an bis zu sechs Seiten. Die Werkstücke werden durch CNC-gesteuerte Spannzangen optimal positioniert. Mit der optionalen Bearbeitungsspindel können auf dieser Maschine zusätzlich Fräsbearbeitungen realisiert werden, was ein hohes Maß an Flexibilität ermöglicht.
Highlights
2 CNC-gesteuerte Spannzangen sorgen für eine dauerhaft prozesssichere und präzise Positionierung der Werkstücke – unabhängig von der Geschwindigkeit.
Der 4-Fach Linearwechsler bietet eine individuelle Auswahl für unterschiedliche Anforderungen und ist platzsparend an der Seite der Maschine platziert.

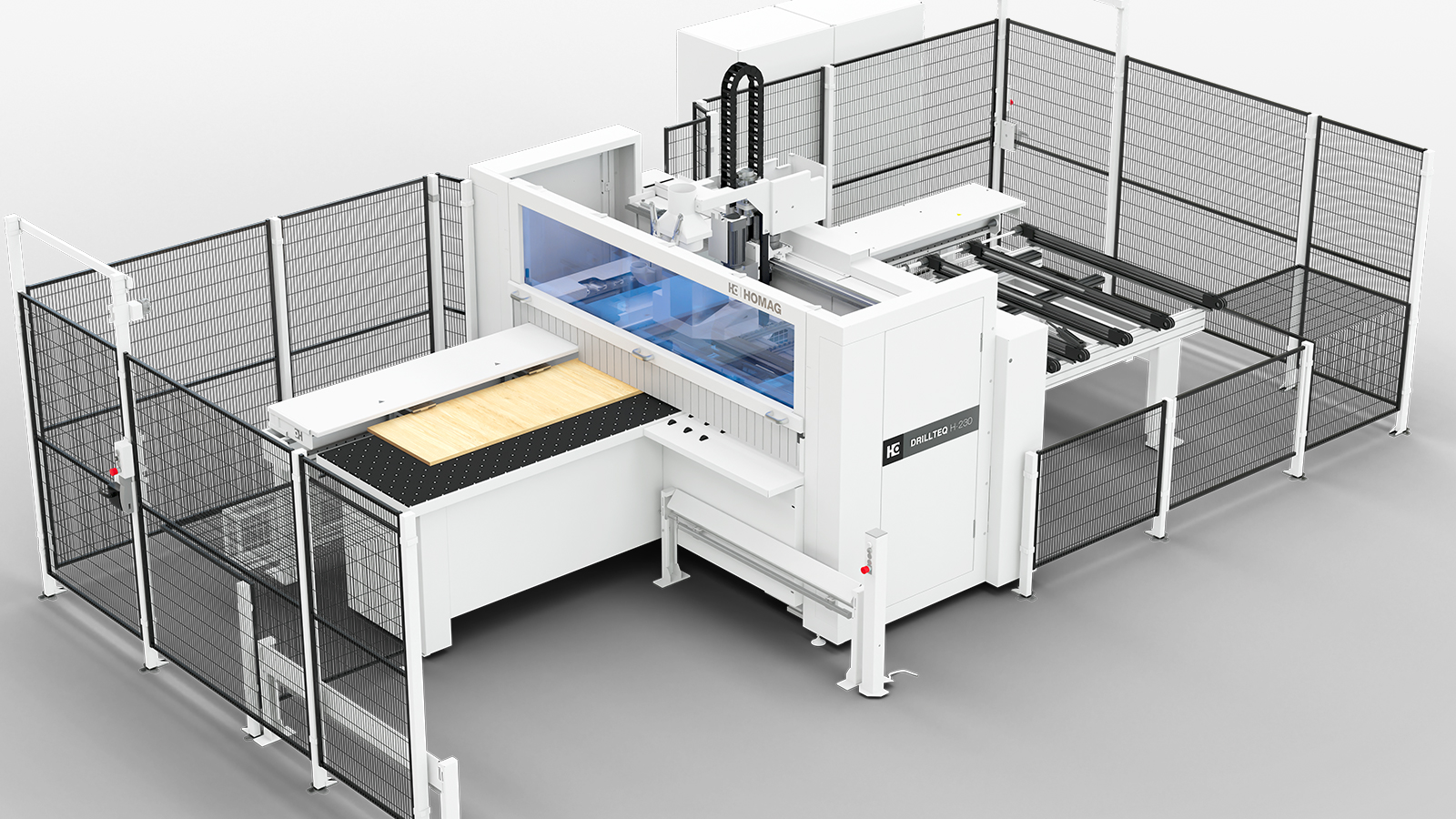

Die DRILLTEQ H-230 bietet ein umfassendes Sicherheitskonzept mit einem Sicherheitszaun, der von drei Seiten schützt. Eine Lichtschranke verhindert das Eindringen in den Arbeitsbereich. Eine Schutzeinrichtung über den beweglichen Spannzangen schützt zusätzlich den Verfahrbereich und gewährleistet die Sicherheit des Bedieners während der Bearbeitung.
Bilder
-
![]()
High-Speed Bohrgetriebe V8 und Bearbeitungsspindel 3,5 kW | Unten -
![]()
High-Speed Bohrgetriebe V13, H6X, H6Y, Bearbeitungsspindel 3,5 kW, Nutsäge in X-Richtung | Oben -
![]()
Classic Package – Manuelle Beschickung und Entnahme -
![]()
Premium-Paket – Automatisieren Sie Ihre Prozesse
Funktionen
-
6-Seiten-Bearbeitung in einer Bearbeitungsspur
-
2 CNC-gesteuerte Spannzangen sorgen für eine dauerhaft prozesssichere und präzise Positionierung der Werkstücke – unabhängig von der Geschwindigkeit
-
Auch Werkstückabmessungen mit einer Länge von 250 – 3.000 mm und einer Breite von 60 (40) – 1.250 mm sind leicht zu bearbeiten
-
Die Spindelklemmung gewährleistet eine stets genaue Bohrtiefe bei allen Bohrungen
-
Das geschlossene Linearführungssystem ist gegen Staub und Schmutz geschützt und somit äußerst
langlebig -
Optionale Bearbeitungsspindeln mit automatischem Werkzeugwechsler erweitern die Bearbeitungsmöglichkeiten
Technische Daten
| Werkstückabmessungen | Classic | Premium |
|---|---|---|
| Länge (mm) | 250 - 3.000 | 250 - 3.000 |
| Breite (minimal) mm | 40 - 800 | - |
| Breite (mm) | 40 - 1.250 | 60 - 1.250 |
| Höhe (mm) | 8 - 40 | 8 - 40 |
