Systèmes de manutention pour la construction bois FEEDBOT F-500

Systèmes de manutention pour la construction bois FEEDBOT F-500

Manutention robotisée pour la création d'ossatures

Disponibilité de près de 100 %, précision de répétitivité élevée et manutention précise des matériaux : les robots sont des partenaires fiables qui permettent d'augmenter automatiquement la rentabilité de la production dans la construction bois. En combinaison avec la station d'assemblage pour ossatures bois, le robot permet l'insertion automatique de montants et de lisses pour les éléments de cloison avec fenêtres et portes ou les éléments spéciaux comme les pignons. Montants standard ou spéciaux, lisses supérieures et inférieures, le robot insère automatiquement les différents montants dans l'ossature avec une grande précision. Le robot 6 axes transporte sans problème des poids immobiles allant jusqu'à 75 kilogrammes.

Avantages

  • Augmentation de la capacité grâce à la production automatisée
  • Flexibilité élevée en termes de possibilités de production : les montants sont insérés en transversal, longitudinal ou diagonal selon l'élément.
  • Les travaux physiques lourds des employés sont considérablement réduits
  • Disponibilité des machines élevée : grande disponibilité technique du robot qui minimise les temps d'arrêt et augmente la valeur ajoutée des machines
  • Davantage de précision : l'insertion des montants est réalisée avec une grande précision

Photos

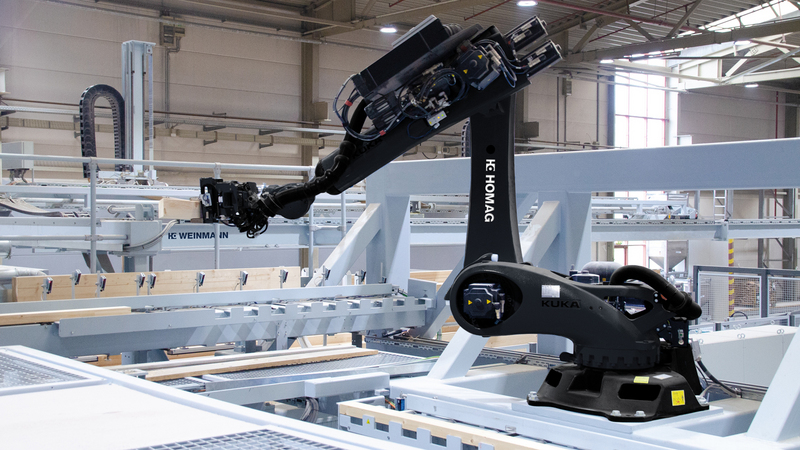

  • Le robot intégré à la station d'assemblage d'ossatures bois atteint une flexibilité et une vitesse inédites.

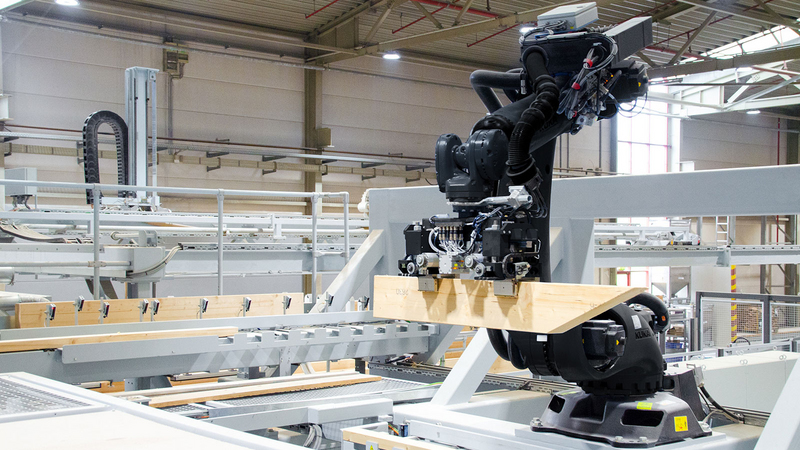

  • Le robot insère de manière entièrement automatique les montants standard et spéciaux ainsi que les lisses supérieures et inférieures dans l'ossature.

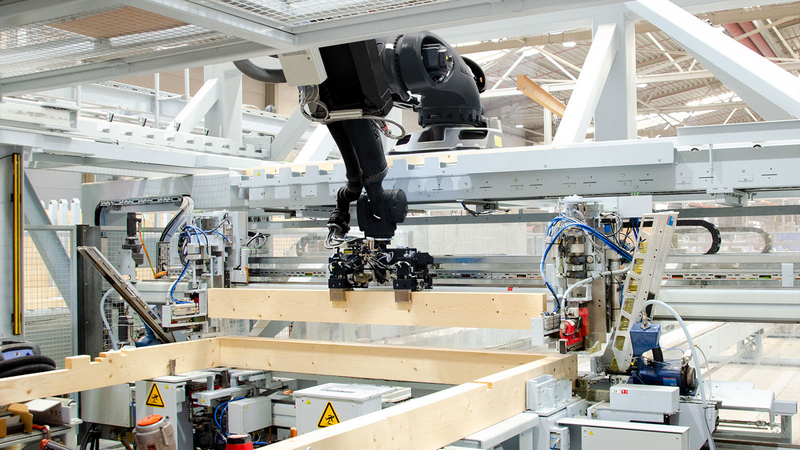

  • Le robot insère les montants dans les ossatures avec une précision maximale.

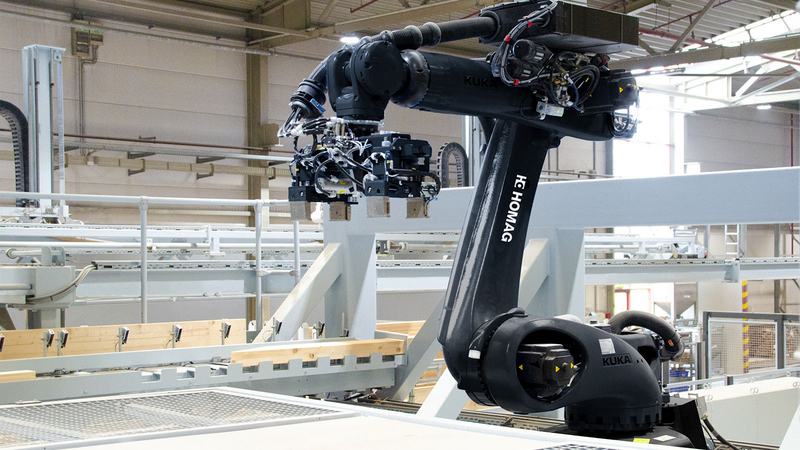

  • Le robot insère les montants nécessaires dans le cadre de manière entièrement automatique.

Fonctions

  • Le robot 6 axes est l'élément central de la station d'assemblage pour ossatures bois

  • Le robot est actionné via séquence de données wup

  • Plusieurs postes de position d'attente peuvent être utilisés

  • Plusieurs programmes d'approche pour les différents bois

  • Préhension rapide des bois grâce au préhenseur du robot, à moteurs à air comprimé ou servomoteurs

  • Calcul automatique des positions d'enlèvement et de dépose (le poids de la pièce, la position de montage et la routine de montage entrent dans le calcul)

  • Insertion entièrement automatique des bois dans l'ossature : l'insertion s'effectue en transversal, longitudinal ou diagonal selon le montant et l'élément

    • Lisses (lisses supérieures et inférieures)
    • Montants usinés et non usinés (montants standard et spéciaux)

  • Le robot insère les bois à une vitesse pouvant aller jusqu'à 6 cycles par minute

  • Manutention écoénergétique et silencieuse, car l'énergie n'est utilisée que lorsqu'une pièce est déplacée

Données techniques

Dimensions des pièces
Longueur de pièce [mm]780 - 3 500
Coupe transversale [mm]

min. 40 x 100

max. 160 x 250

Poids des pièces  [kg]max. 75
