Vantaggio grazie alla grandezza: questo è il motto della SAWTEQ S-500 - la sezionatrice robusta ed innovativa per la produzione di serie
La SAWTEQ S-500 convince con tecnologie all'avanguardia e una solidità costruttiva senza uguali. Il rendimento elevato viene garantito tra l'altro da una sporgenza lama di 150 e persino 170 mm.
Vantaggi
Immagini
-
![]()
Il sistema di assistenza dell'operatore LED guida l'operatore mediante di luci LED -
![]()
Tagli angolari grazie al calcolo e la regolazione automatici dell'angolo -
![]()
Gli ugelli dustEx deviano polvere e trucioli in direzione del registro angolare. -
![]()

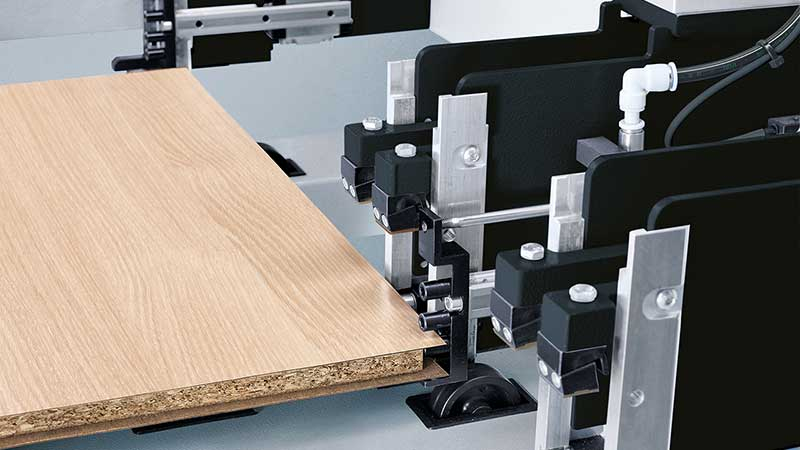

Registri di refilatura pneumatici: posizionamento preciso per la lavorazione di materiali delicati -
![]()
Il gruppo postforming permette la sezionatura senza scheggiature di pannelli soft-e postforming -
![]()
Power Concept Premium per un aumento del rendimento fino al 40% -
![]()
Dispositivo di rotazione per tagli di testa: per un notevolmente aumento del rendimento -
![]()
Microintroduttori per pannelli sottili con sistema di misurazione senza contatto -
![]()
Regolazione automatica dalla lama incisore da telecamera -
![]()
L'etichettatrice per pannelli risparmia tempo e guida l'operatore
Dettagli
-
Innovativo sistema di guida mediante dispositivo di pressione per una lunga durata e una precisione duratura
-
Corpi macchina in SORB TECH – Vantaggi rispetto alle strutture in travi d'acciaio:
– Ammortizzazione delle vibrazioni dieci volte superiore
– Assorbimento del rumore del 20% superiore
– Durata delle lame del 30% superiore
– Fabbisogno di energia in fase di produzione del 40% inferiore -
Software di controllo CADmatic 5
– Intuitivo
– Display Full-HD Multitouch in formato widescreen
– Interfaccia utente standard powerTouch
– La nuova grafica di assistenza 3D supporta l’operatore ed il suo uso e facile ed intuitivo
– Pronto per il collegamento a tapio
– Diagnostica visiva -
Posizionamento a risparmio energetico della lama principale grazie alla guida lineare con braccio oscillante
Dati tecnici
| Sporgenza lama [mm] | 150 (opzionale 170) |
| Lunghezza di taglio [mm] | 3.200 / 3.800 / 4.300 / 5.600 / 6.500 |
| Velocità dello spintore a programma [m/min] | fino a 90 |
| Velocità del carrello lame [m/min] | fino a 130 (opzionale 150) |
| Motore lama principale [kW] | 50 Hz: 30 (opzionale 47) 60 Hz: 35 (opzionale 54) |
| Monitor | Display multi-touch Full-HD da 24" |
| Software operativo | CADmatic 5 |
(Nome del prodotto precedente: Sezionatrice per pannelli SAWTEQ B-500 | HPP 500)
Software
-
![]()
CADmatic 5
Controllo intuitivo delle macchine, con semplicità, velocità e chiarezza: ecco i punti di forza di CADmatic 5
Videos
Material in Bewegung – Lager, digitale Assistenzen und weitere Features
Die Gesamtlösung von der Beschickung bis hin zur Abstapelung
Brochures
Confronto tra i prodotti
Seghe singole per il taglio
|
|
|
|
| |
|---|---|---|---|---|---|
| SAWTEQ S-100 | SAWTEQ S-200 | SAWTEQ S-300 | SAWTEQ S-400 | SAWTEQ S-500 | |
| Lunghezza di taglio [mm] | 3.200 | 3.800 | 3.200 | 3.800 | 4.300 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 3.200 | 3.800 | 4.300 | 5.600 | 6.500 |
| Sporgenza della lama [mm] | 65 | 65 (in opzione 80 o 95) | 80 (in opzione 95) | 110 (in opzione 125) | 150 (in opzione 170) |
| Velocità dello spintore di programma [m/min] | fino a 60 | fino a 80 | fino a 90 | fino a 90 | fino a 90 |
| Velocità carrello lame [m/min] | fino a 60 | fino a 80 (in opzione fino a 120) | fino a 150 (in opzione fino a 170) | fino a 150 (in opzione fino a 170) | fino a 130 (in opzione 170) |
| Macchina sinistra possibile | - | - | |||
