Seccionadora de painéis SAWTEQ S-320 flexTec

Cortes sob medida, processos completamente automatizados, cortes sem limites: Estes são os pontos fortes da produção lote 1.

A SAWTEQ S-320 flexTec é uma seccionadora revolucionária para o corte de painéis individuais. Por trás desta inovação encontra-se um conceito que redefine completamente o fluxo de peças na produção por pedidos e permite o corte personalizado na produção em série.

(Seccionadora de painéis SAWTEQ B-320 | HPS 320 flexTec)

Benefícios

Vários cortes sequenciais totalmente automáticos e a elaboração de planos de corte extremamente flexível: graças à mais moderna tecnologia de robôs – sem esforço manual, sem interrupções do processo produtivo, sem limites.
Capacidade de produção de até 3000 peças por turno
Elevado rendimento de material, uma vez que esta seccionadora está optimizada para o corte de painéis individuais.
Consumo mínimo de espaço e de energia, uma vez que o pré-empilhamento, o armazenamento temporário ou a utilização de um dispositivo de rotação são desnecessários e a SAWTEQ S-320 flexTec possa funcionar apenas com uma seccionadora.
Ideal para a indústria e a marcenaria, pois é possível alimentar a máquina através de uma plataforma de armazenamento automática ou – para ainda mais desempemho– integrá-la em linhas de produção industriais.

SAWTEQ B-320 flexTec: Buffer de tiras ativo

SAWTEQ B-320 flexTec: robust clampsPinças robustas

SAWTEQ B-320 flexTec com tecnologia dustEx

SAWTEQ B-320 flexTec: A mesa traseira da máquina

SAWTEQ B-320 flexTec: aída com etiquegem

SAWTEQ B-320 flexTec: alinhamento longitudinal e transversal

SAWTEQ B-320 flexTec: robô com travessa de aspiração

SAWTEQ B-320 flexTec: buffer de peças para serem recortadas

SAWTEQ B-320 flexTec: sistema de aspiração

SAWTEQ B-320 flexTec: Empurrador automático

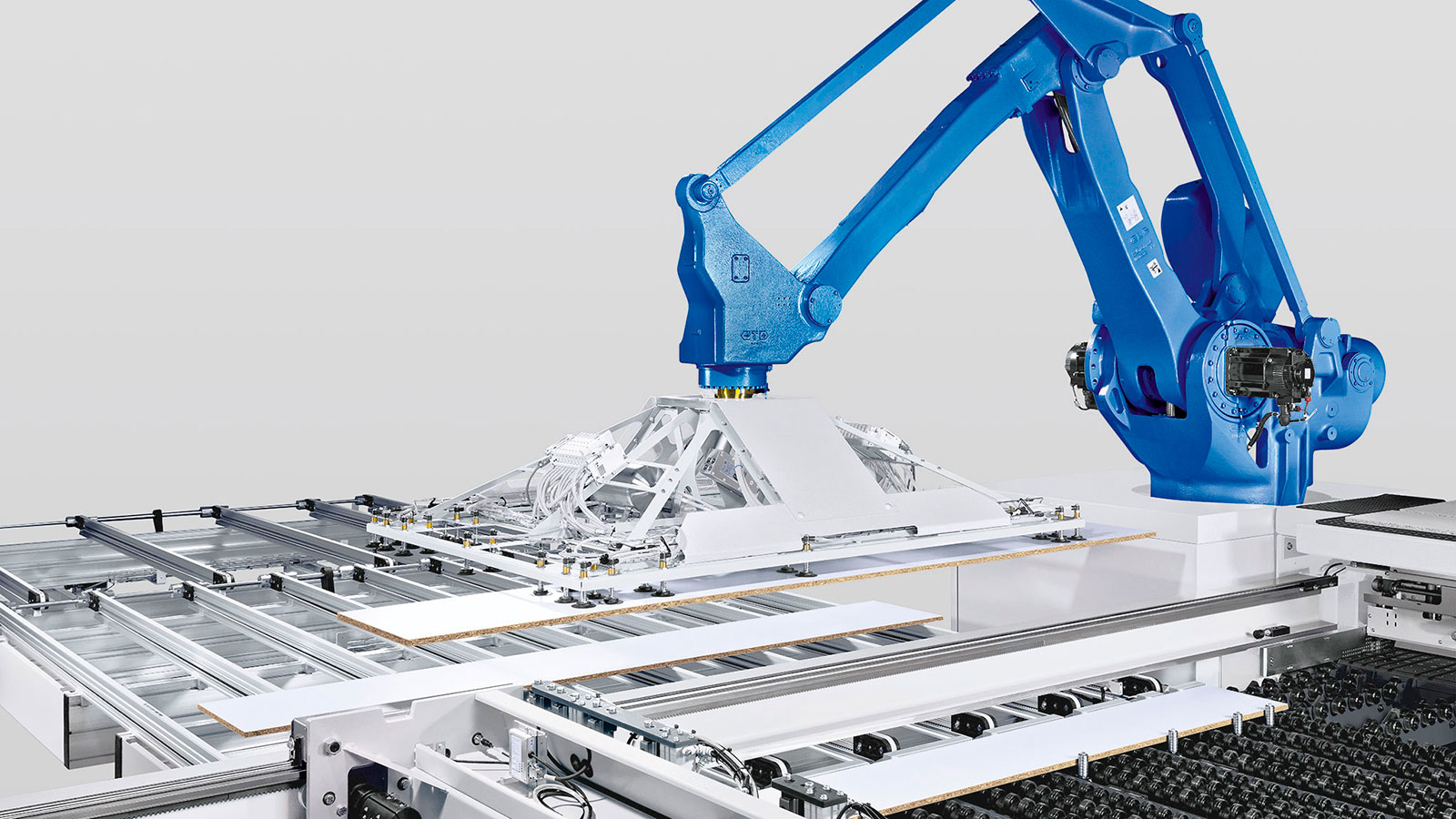

Buffer de tiras ativo: o robô deposita as tiras aqui. Em sequência, elas são alimentadas automaticamente para a parte traseira da mesa da máquina.

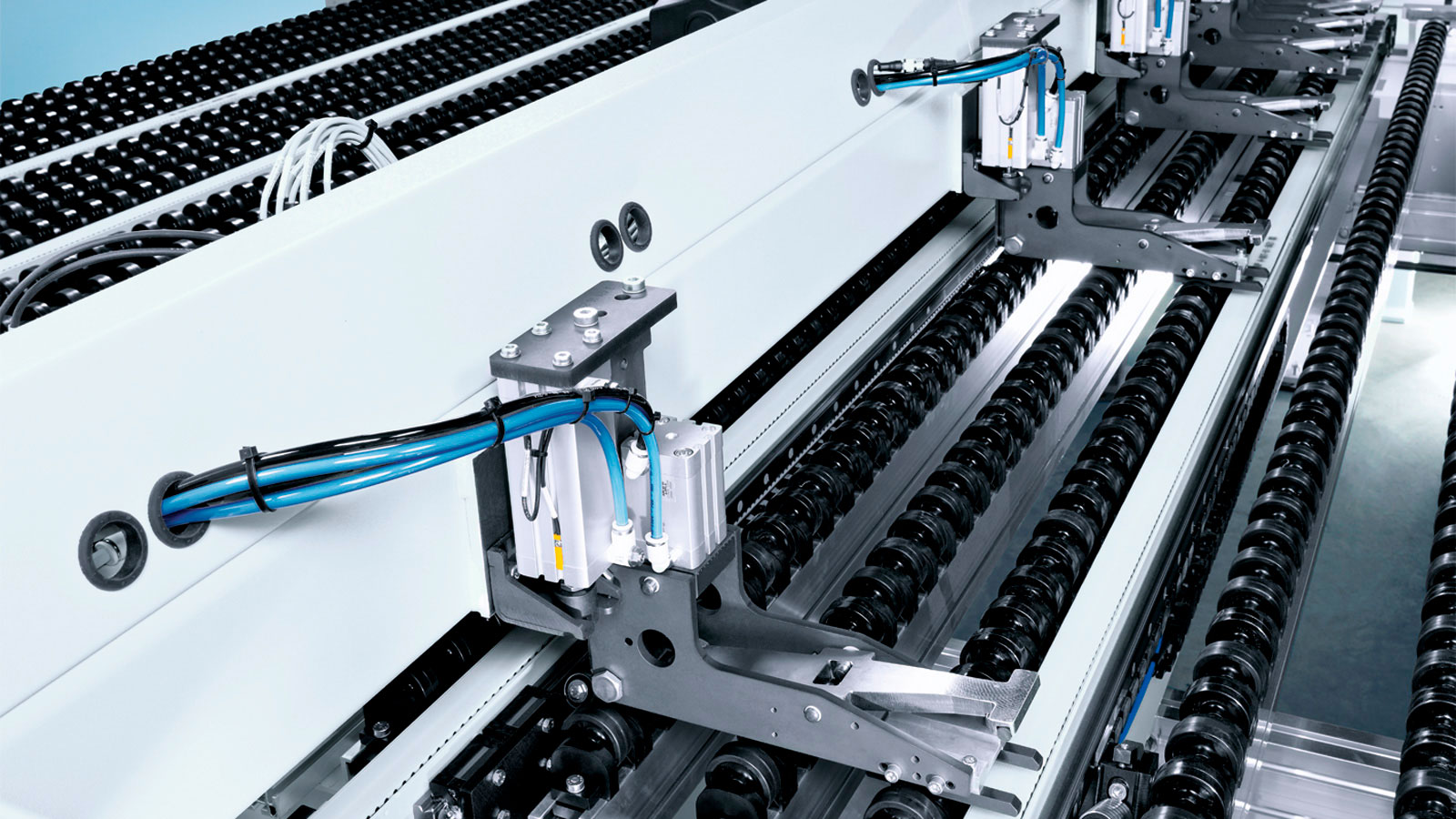

As pinças robustas automáticas posicionam os painéis na linha de corte.

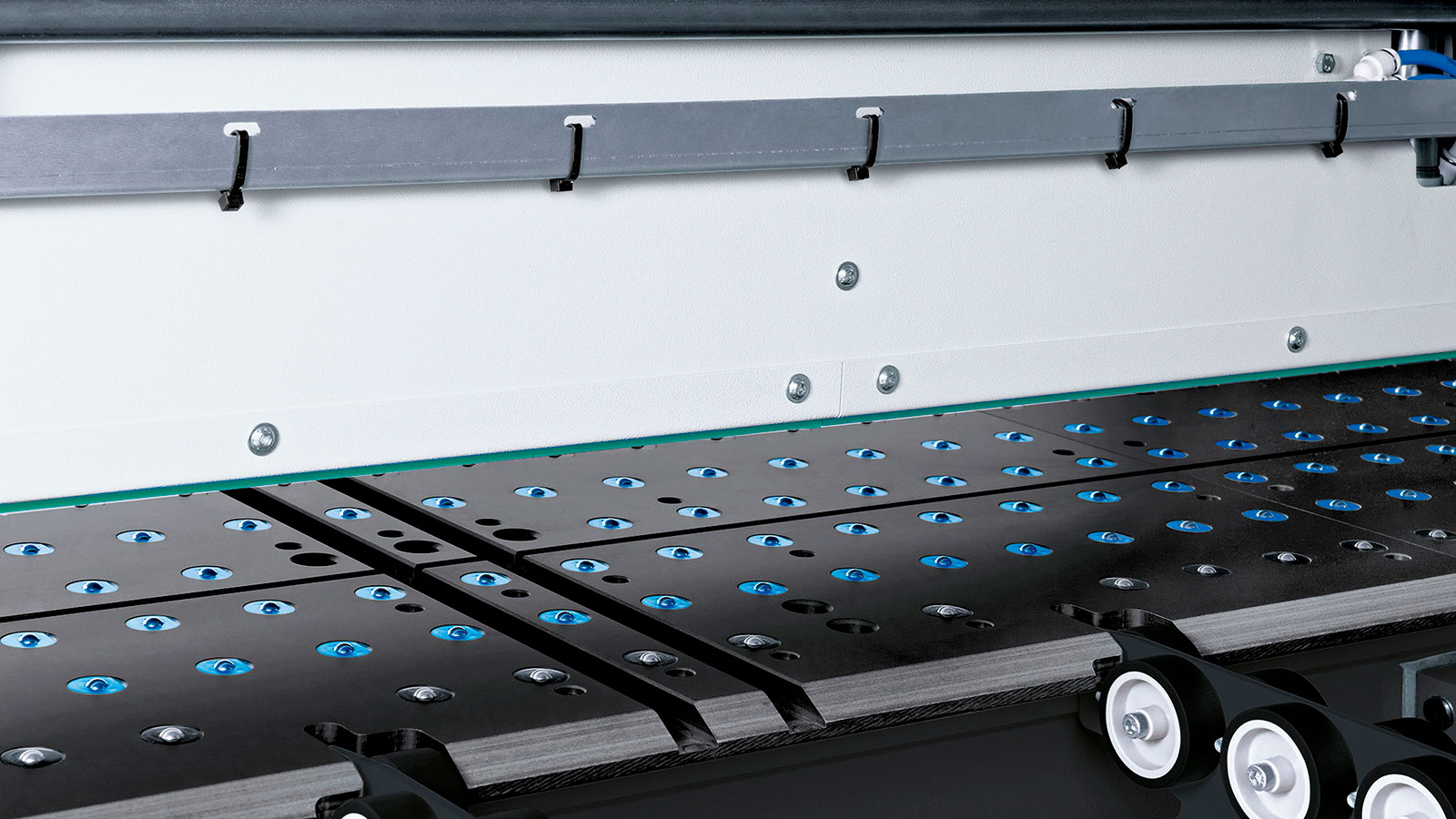

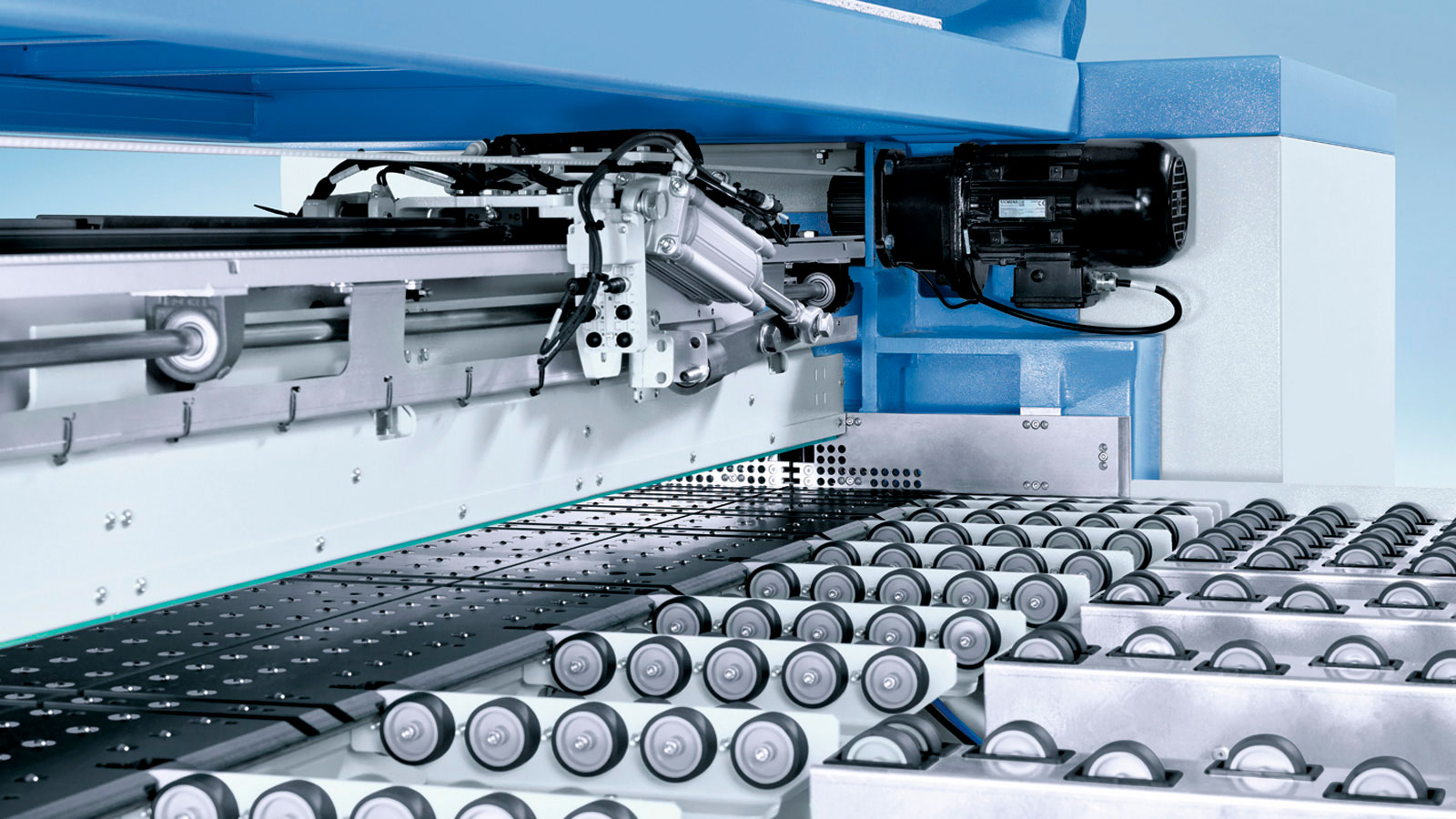

A com os jatos de ar dustEx conduzem os cavacos diretamente para o sistema de aspiração do alinhador.

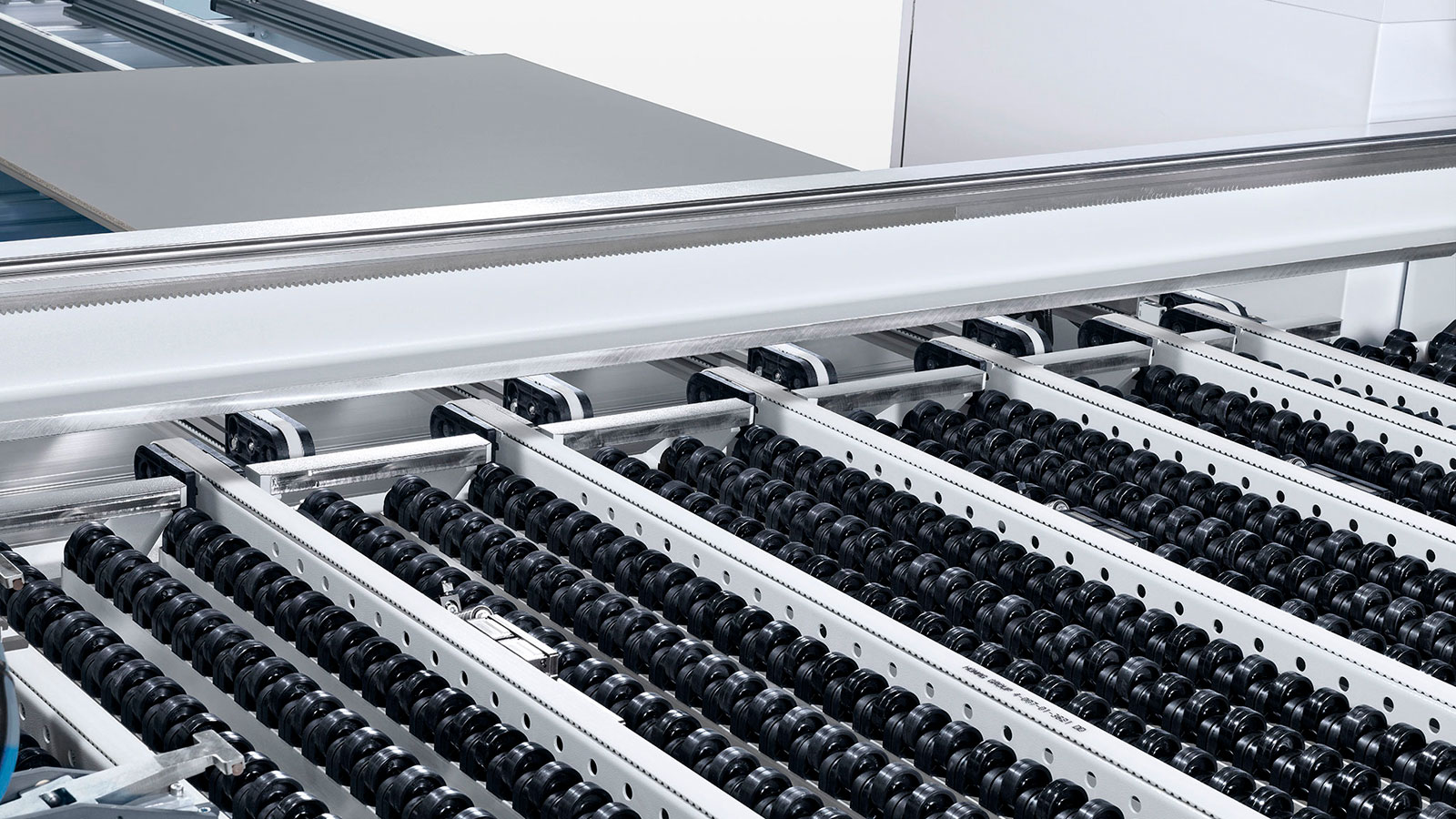

A traseira da mesa da máquina está equipada com uma função de alinhamento longitudinal e transversal e com rolos para um transporte suave do material

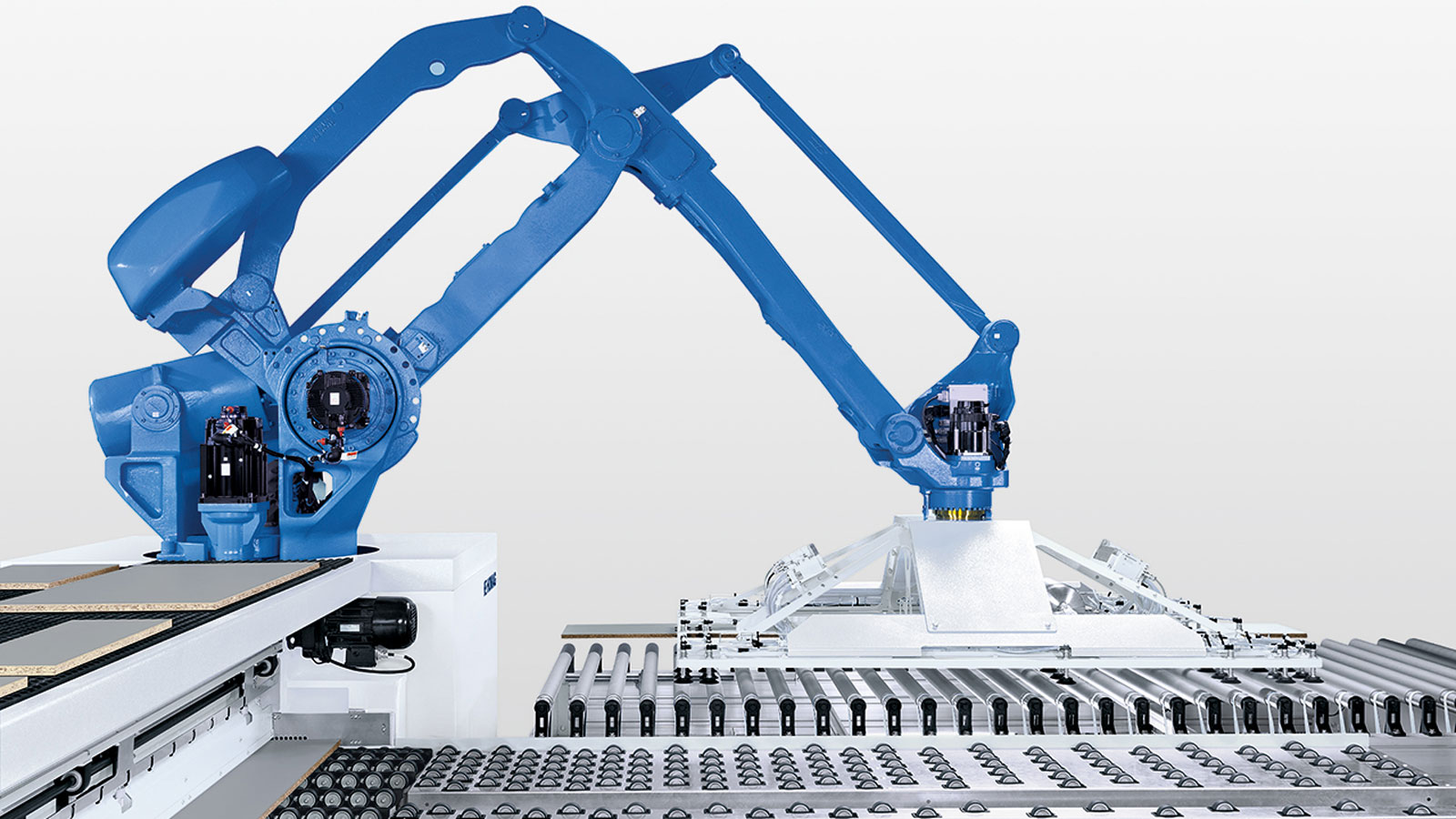

O robô deposita as peças na saída com etiquetagem totalmente automática - posicionadas corretamente para o próximo processo. (Opcional)

Alinhamento longitudinal e transversal: painéis do estoque chegam aqui, o robô posiciona as peças para serem cortadas aqui, e as tiras da traseira da máquina são movimentadas aqui.

O robô com travessa de aspiração movimenta os painéis, tiras e peças - automaticamente, flexivelmente, precisamente e eficientemente.

Buffer de peças o corte - o robô armazena temporariamente certas peças aqui.

A direção de corte é feita contra o alinhador. Isto previne que painéis se desloquem e otimiza a aspiração.

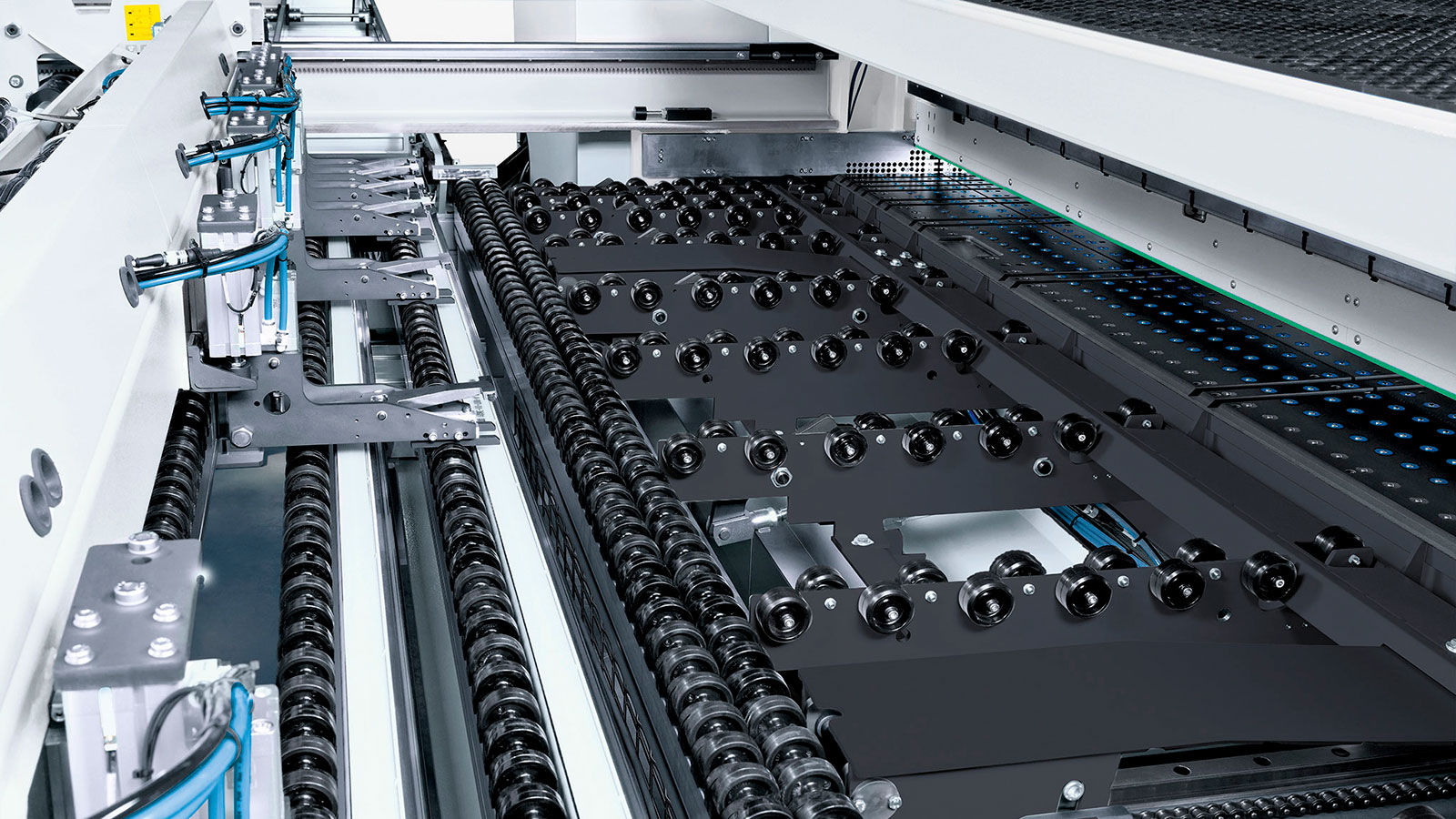

Empurrador automático inovador para uma precisão constante, pouca necessidade de manutenção, fácil manuseio de material e disponibilidade máxima.

Destaques Tecnológicos

O robô industrial assume todo o manuseamento das placas

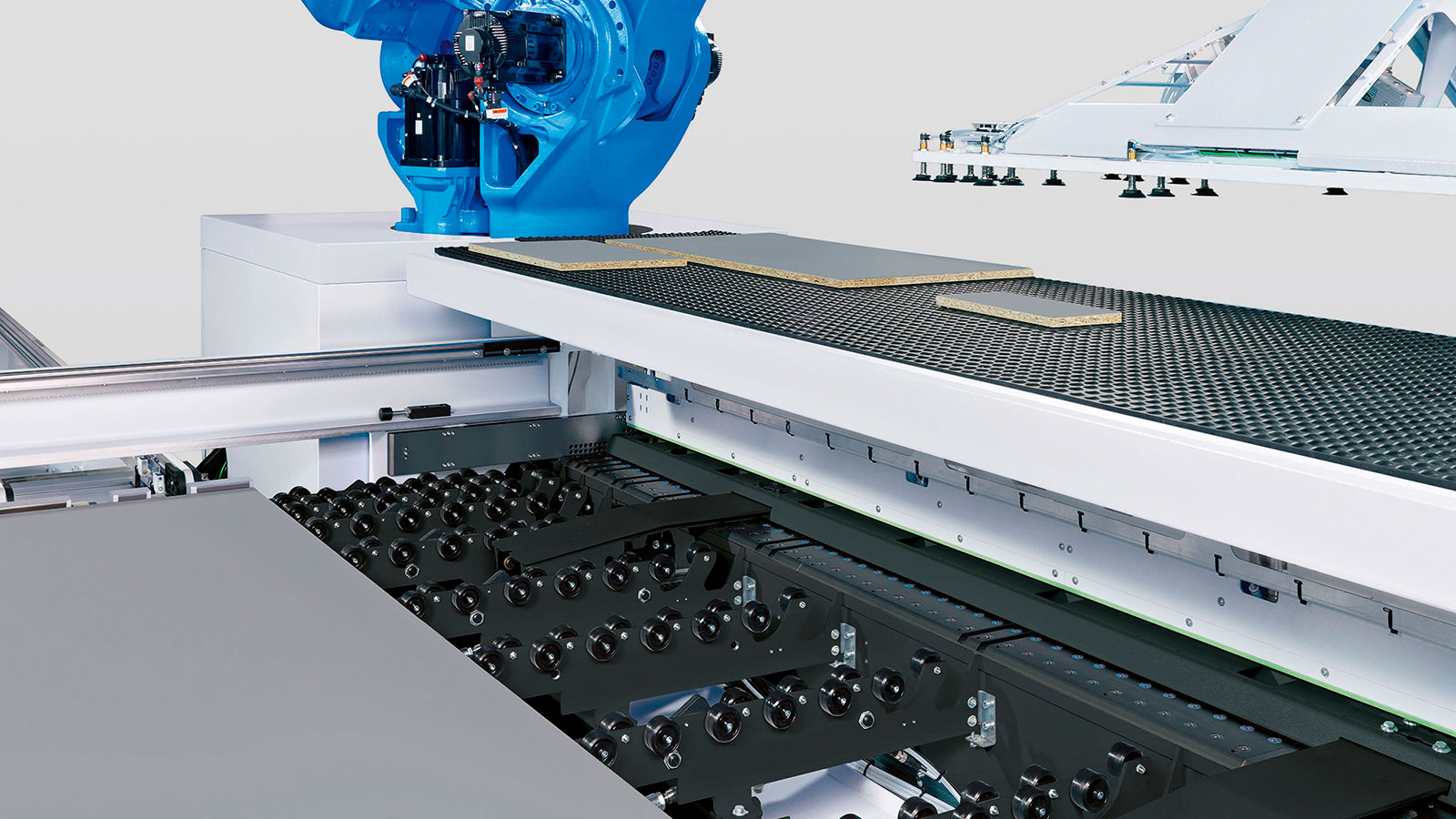

O dispositivo de rejeição automático transporta todas as peças da linha de corte de volta para a área de trabalho do robô
Alçapão de desperdícios controlado por software – abre-se e fecha-se no ciclo da unidade

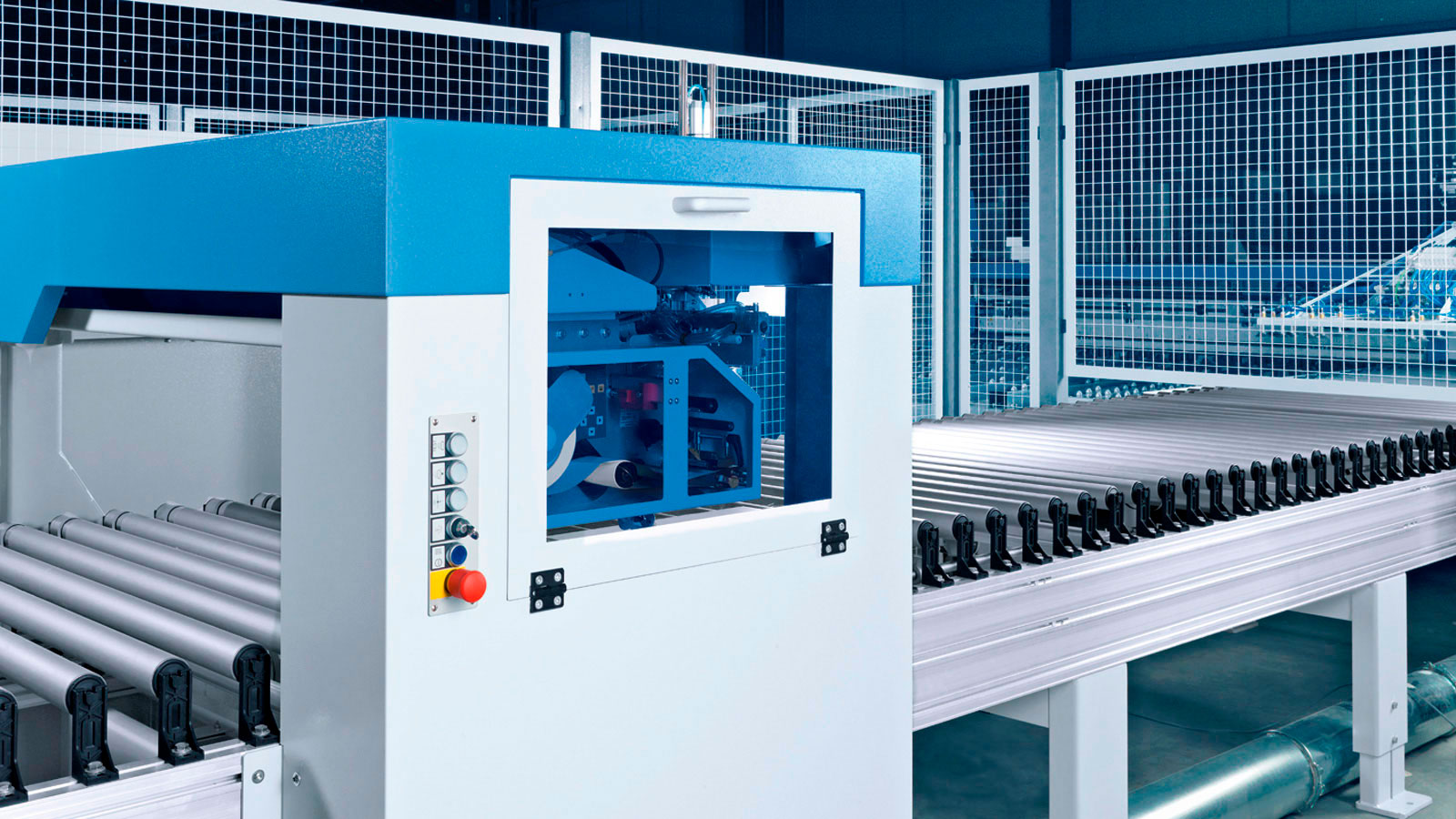

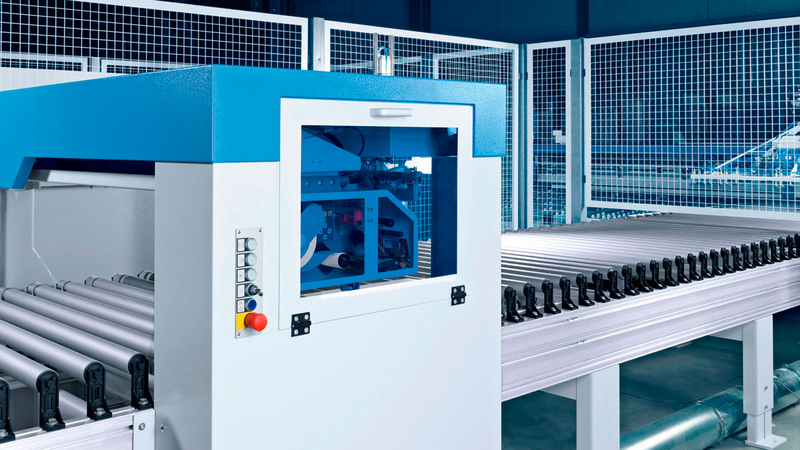

Um sistema automático de etiquetagem identifica todas as peças prontas
Todas as peças saem da serra com o alinhamento correcto

Dados Técnicos

Saliência da lâmina de serra	58 [mm]
Comprimento de corte	3200/4300 [mm]
Dimensões das placas	no máx., 3150 x 2200 mm com um comprimento de corte de 3200 [mm] />no máx., 4300 x 2200 mm com um comprimento de corte de 4300 [mm]
Tamanho das peças	no máx., 2400 x 1200 mm / no mín., 240 x 80 [mm]
Velocidade do carro porta-serra	até 150 [m/min]
Velocidade do empurrador do programa	até 90 [m/min]
Motor da serra principal	5,5 [kW]
Software de operação	CADmatic 5
