板材开料锯 SAWTEQ S-320 flexTec
板材开料锯 SAWTEQ S-320 flexTec
个性化裁切、全自动的生产流程，以及无限再裁切是SAWTEQ S-320 flexTec在批量为一生产中的优势。
SAWTEQ S-320 flexTec是针对单张板件个性化裁切的革命性分割单元。这项创新背后的概念是：完全重新定义订单相关生产中的部件流，并使在批量生产条件下的个性化裁切成为可能。
您的收益
-
![]()
活动的板条缓冲：机器人在这里存放板条， 随后它们被自动送入后续机台 -
![]()
结实的夹具可自动将板材放置在裁切线上 -
![]()
dustEx组合喷头将粉尘和碎屑直接引导至抽吸系统 -
![]()
后机台具有针对纵向和横向对齐、及轻柔物料运输的滚轮导轨 -
![]()
机器人通过全自动标签将部件放置在准确的出口——以便后续处理（可选） -
![]()
纵向和横向对齐：从仓库出来的板材到达这里；机器人将裁切后的部件放在这里；并将板条从机台移动到这里 -
![]()

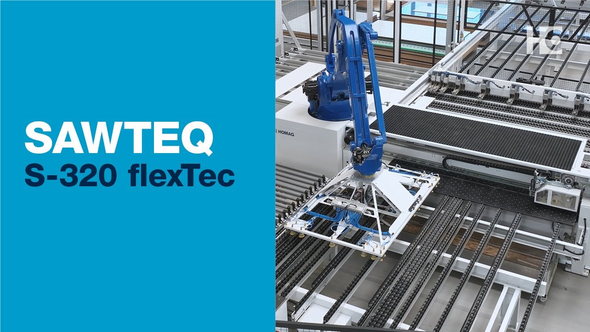

The robot with suction traverse deals with the handling of panels, strips and parts – automatically, flexibly, accurately and efficiently. -
![]()
裁切后的部件缓冲——在这里通过机器人对确认的部件进行中间缓冲 -
![]()
Die Schnittrichtung verläuft gegen das Winkellineal. Dies verhindert ein Verrutschen der Platten und optimiert die Absaugung. -
![]()
Innovativer Programmschieber für dauerhafte Präzision, geringen Wartungsaufwand, schonendes Materialhandling und hohe Verfügbarkeit.
详细内容
-
工业机器人接管全部的板材处理
-
自动推料装置运送所有部件从裁切线返回到机器人的工作区域
-
软件控制的废料阀——按设备的指令打开和关闭
-
自动打标签系统识别所有的成品部件
-
所有部件以正确排列方向离开锯机
技术信息
| 锯片伸出 [毫米] | 58 |
| 裁切长度 [毫米] | 3200 / 4300 |
| 板材尺寸 [毫米] | 最大3150 x 2200，锯切长度3200 最大4300 x 2200，锯切长度4300 |
| 部件尺寸 [毫米] | 最大3150 x 1300 / 最小240 x 80 |
| 锯车速度 [米/分钟] | 高达150 |
| 程控推板器速度 [米/分钟] | 高达130 |
| 主锯电机 [千瓦] | 50 Hz: 6,5 60 Hz: 8,0 |
| 显示器 | 24 英寸全高清多点触控显示屏 |
| 操作软件 | CADmatic 5 |
(以前的产品名称: 板材开料锯 SAWTEQ B-320 | HPS 320 flexTec)
