DRILLTEQ V-310 - Um milagre espacial com uma área de instalação de apenas 11 m²

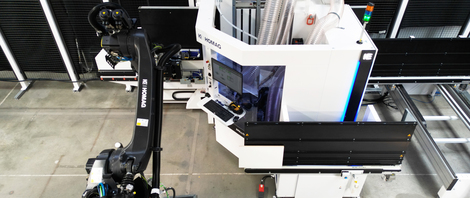

Centro de usinagem CNC vertical DRILLTEQ V-310

Máximo processamento de caixotes. Necessidade reduzida de espaço. Uma enorme economia de espaço graças à área instalação de 11 m².

O conceito inteligente do DRILLTEQ V-310 oferece a mais ampla gama possível de funções no menor espaço possível. Graças aos seus 11 m² utilizados de forma otimizada, oferece um número maior de furações, fresagens e ranhuras do que qualquer máquina semelhante desta classe de construção. Agora até mesmo o processamento de portas é possível, assim como qualquer tipo de processamento de conectores para a construção de móveis. Otimize seus processos no manuseio das peças e na troca de ferramentas com o sistema de assistência por LEDs intelliGuide e conte com processos ergonômicos graças ao fácil giro da unidade de operação ou ajuste de altura do monitor.

Benefícios

Necessidade reduzida de espaço – São necessários apenas 11 m² de área de instalação
Ampla gama de equipamentos – Estão disponíveis para seleção até 45 fusos de furação, duas serras de corte de ranhuras, um módulo de inserção de cavilhas e um eixo C com interface para agregados
Processamento econômico de energia – O sistema de pinças de fixação convence pela aplicação de vácuo e ausência de tempos de preparação
Processos ergonômicos – Operação intuitiva com poucos movimentos das mãos graças ao pequeno raio de movimento resultante da construção compacta da máquina

Engenho perfurador Split-Head para o processamento simultâneo de peças de forma espelhada.

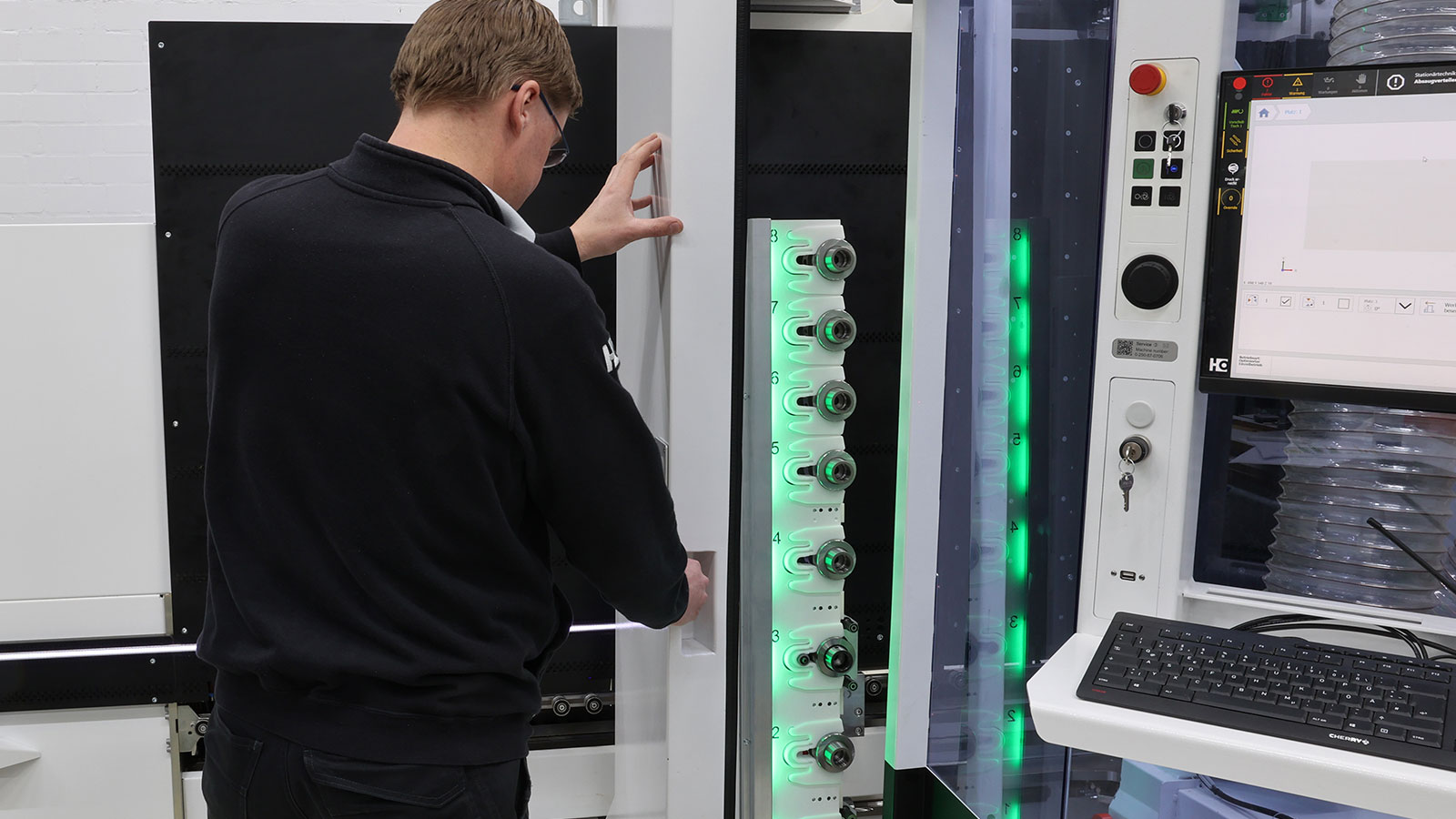

O trocador de ferramentas no interior da porta de acesso dispõe de 8 postos.

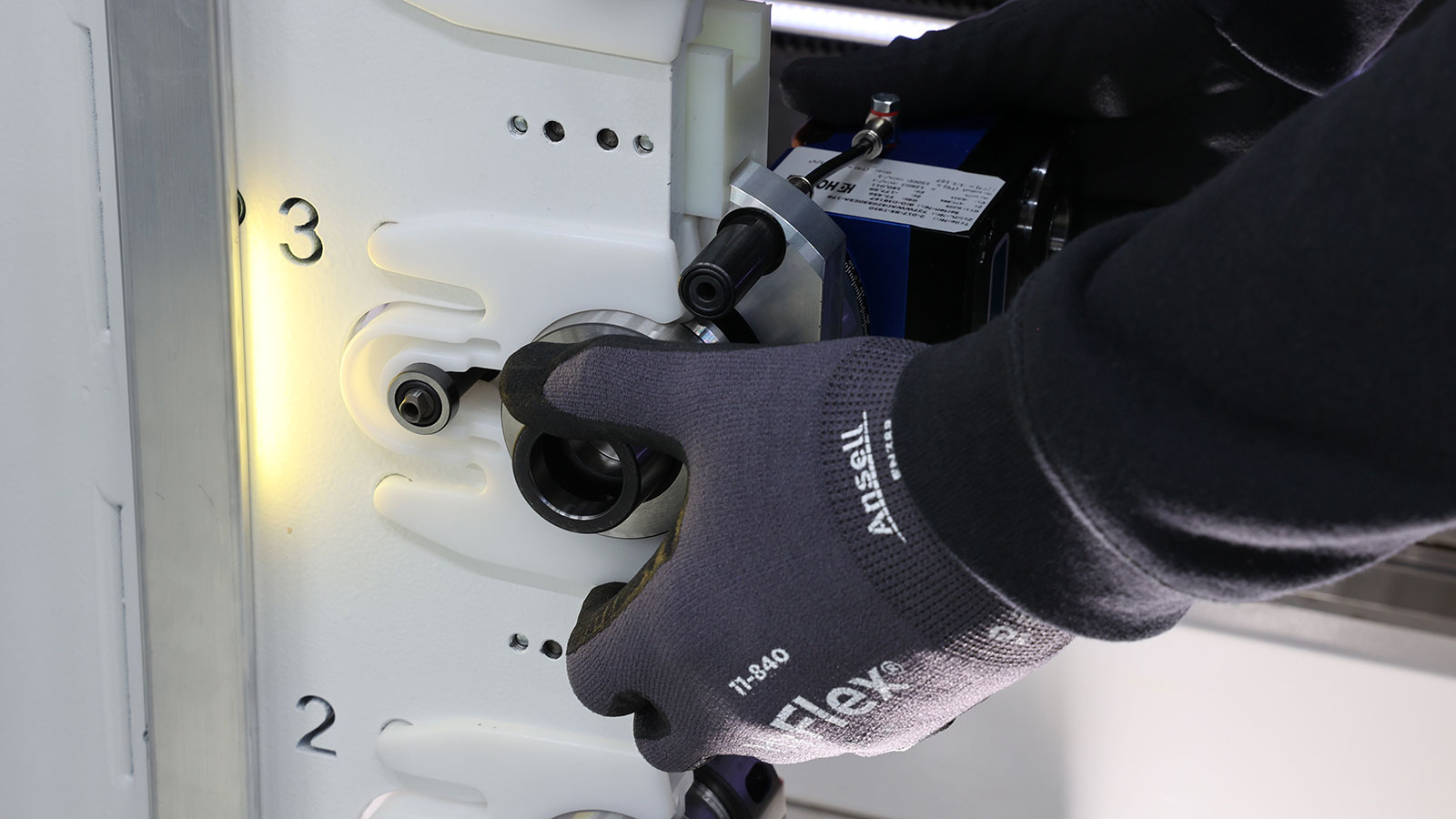

O sistema óptico de assistência por LED intelliGuide especifica a ocupação de postos na mudança de ferramenta.

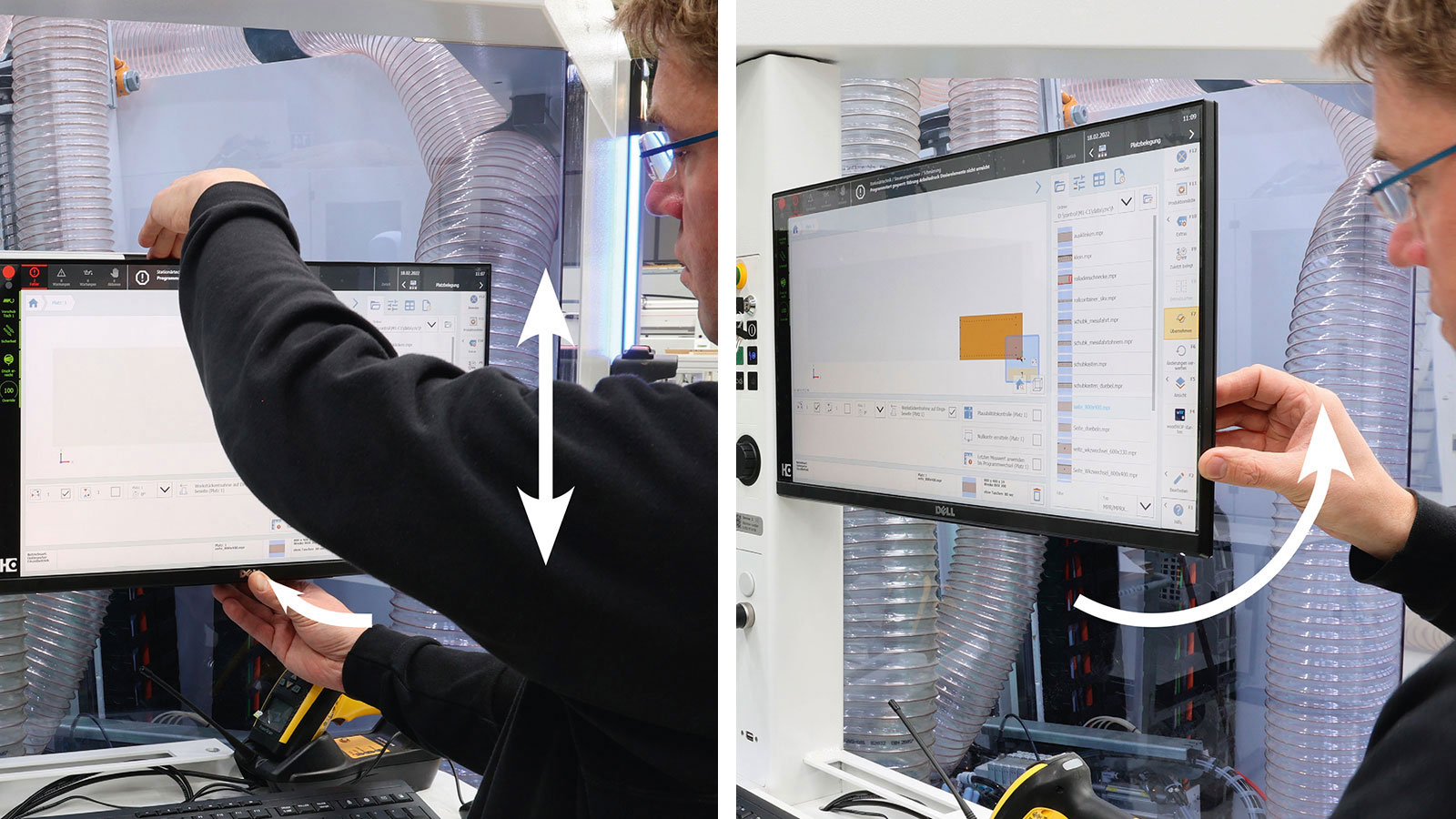

Unidade de controlo oscilante com monitor regulável em altura para uma operação ergonómica.

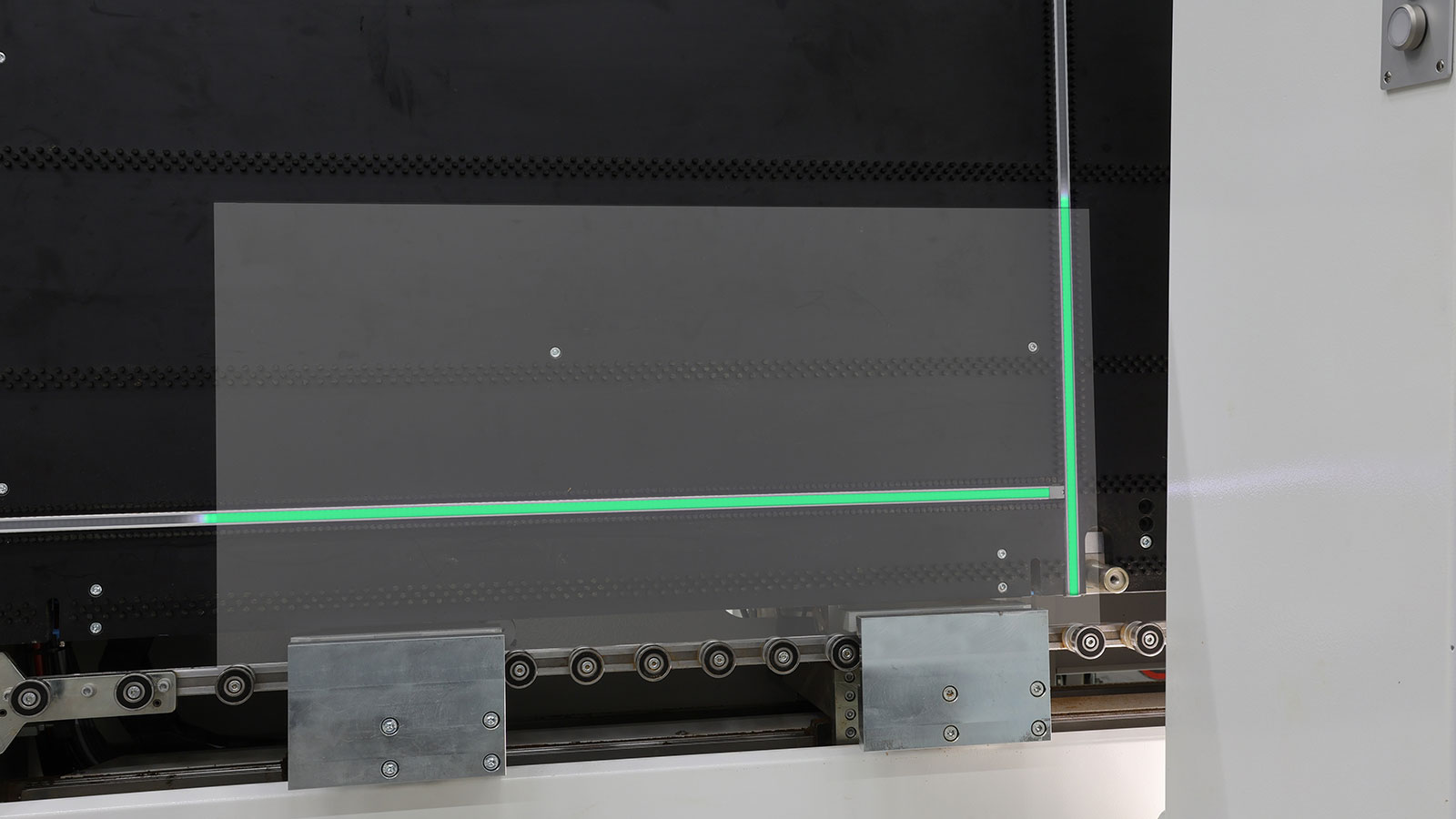

O sistema óptico de assistência LED intelliGuide apresenta as dimensões da peça e o posicionamento correcto para introdução na máquina.

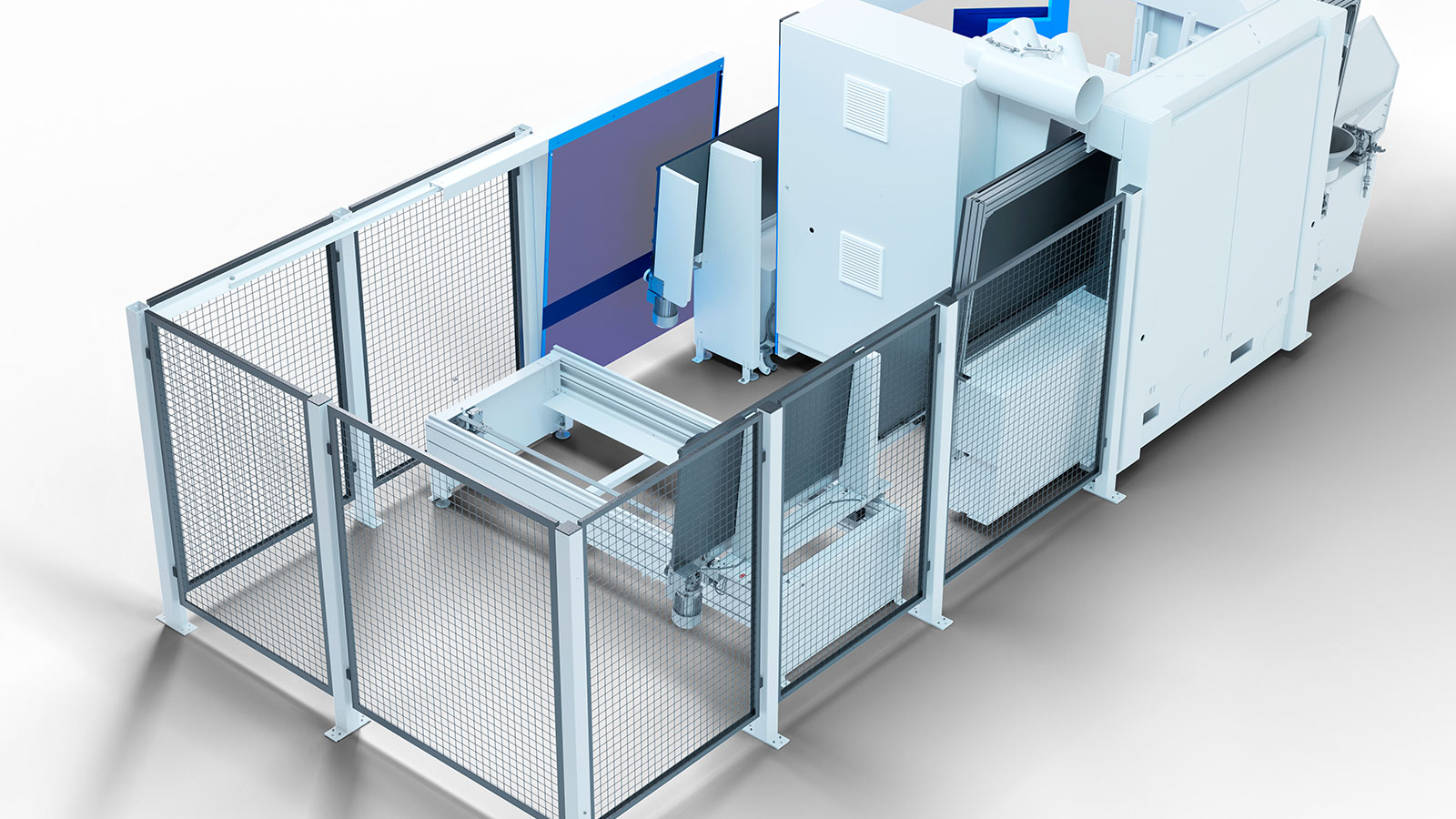

Retorno automático para alívio do operador em termos de tempo e ergonomia.

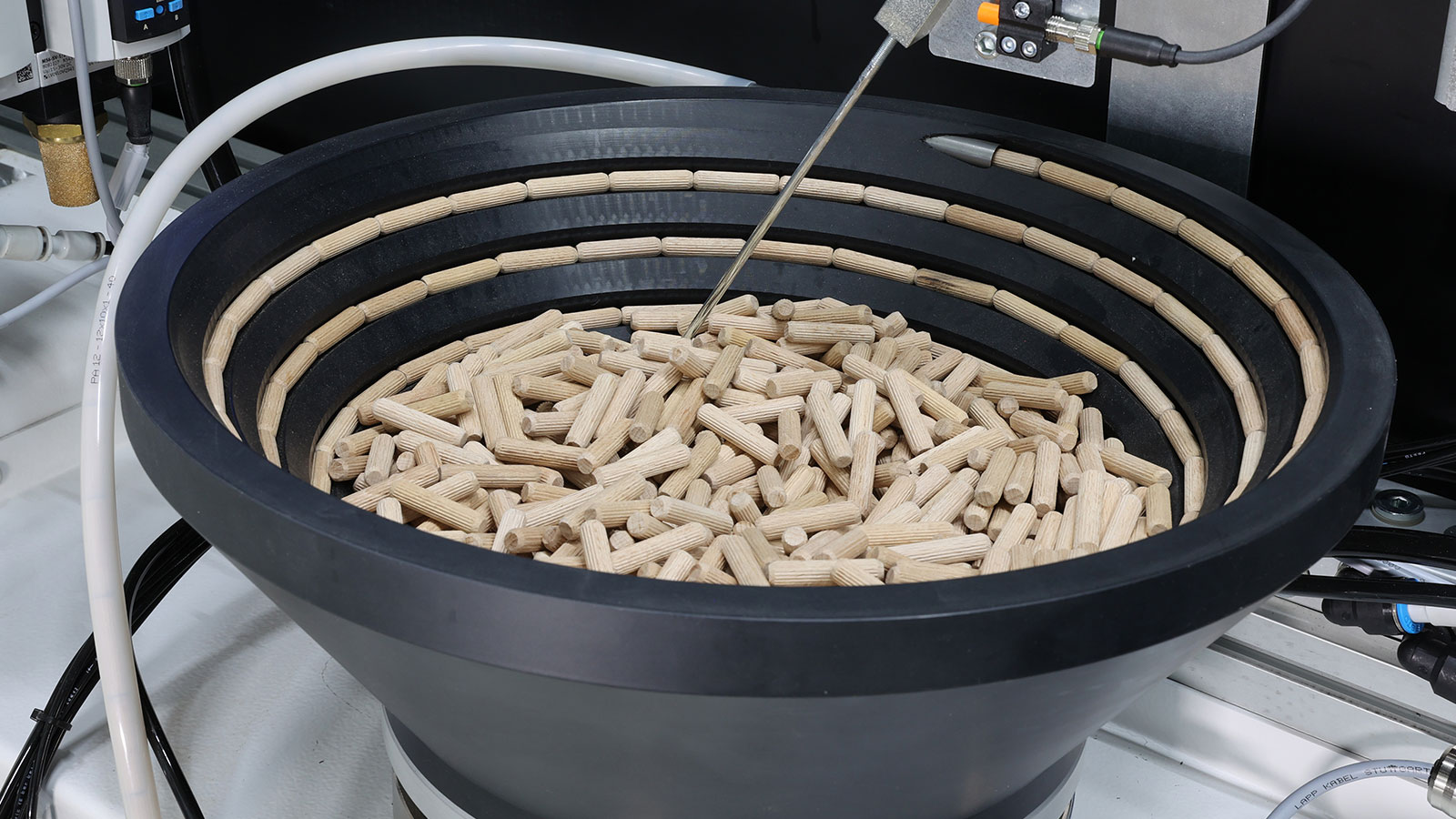

Tecnologia de buchas para introdução automática nas posições definidas, mesmo a profundidades de introdução variáveis.

Para fresagem e perfuração convencionais ou criação de cavidades. Não existem limites para a selecção de conectores de mobiliário.

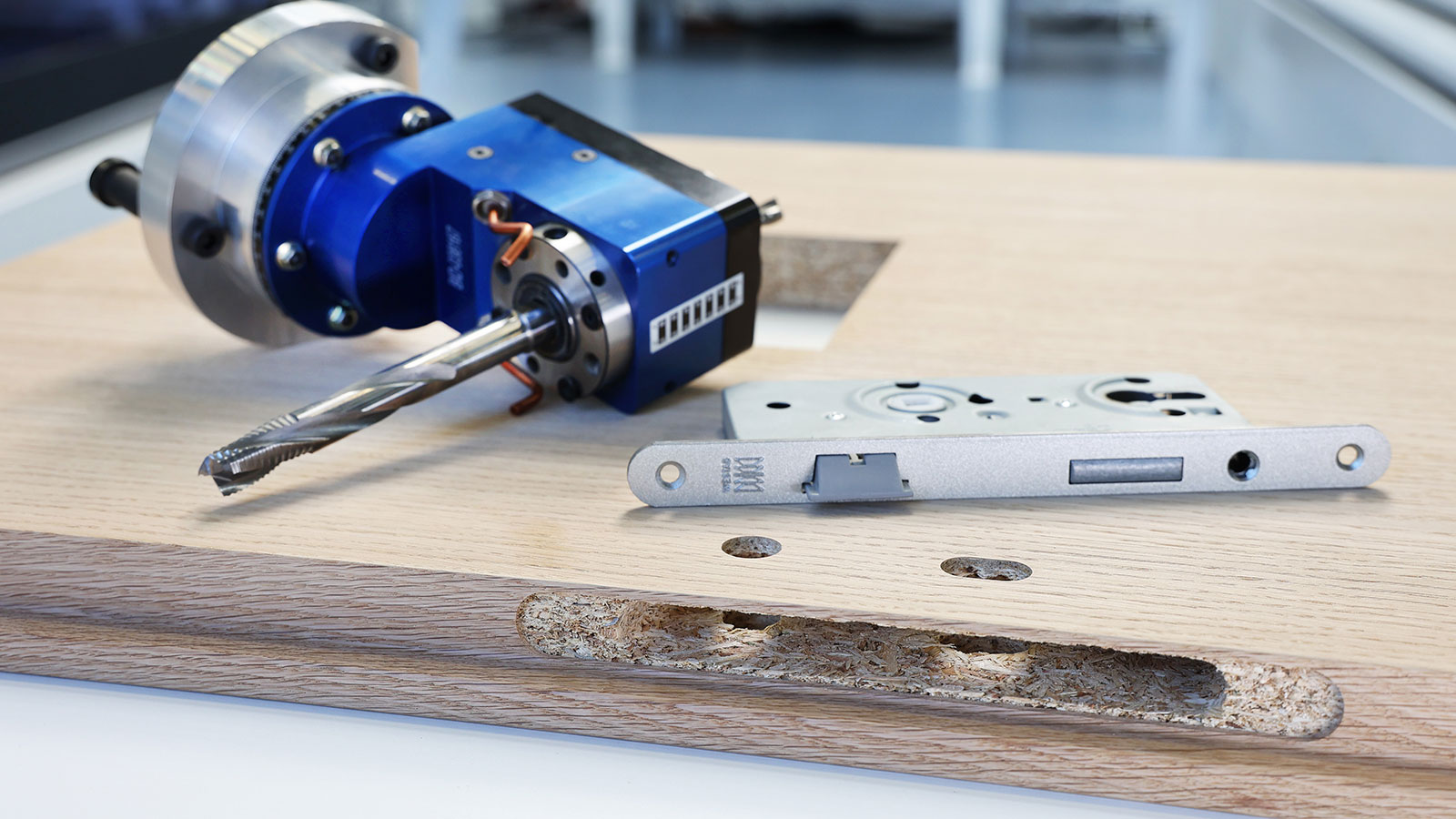

: No futuro, as portas das divisões podem ser totalmente fabricadas com rebaixos, caixas de fechaduras, dobradiças Anuba ou entradas de luz, incluindo entalhes de canto.

Conceito de segurança safeScan. Verificação invisível através de um leitor à entrada e à saída da máquina.

Engenho perfurador Split-Head para o processamento simultâneo de peças de forma espelhada.

O trocador de ferramentas no interior da porta de acesso dispõe de 8 postos.

O sistema óptico de assistência por LED intelliGuide especifica a ocupação de postos na mudança de ferramenta.

Unidade de controlo oscilante com monitor regulável em altura para uma operação ergonómica.

O sistema óptico de assistência LED intelliGuide apresenta as dimensões da peça e o posicionamento correcto para introdução na máquina.

Retorno automático para alívio do operador em termos de tempo e ergonomia.

Tecnologia de buchas para introdução automática nas posições definidas, mesmo a profundidades de introdução variáveis.

Para fresagem e perfuração convencionais ou criação de cavidades. Não existem limites para a selecção de conectores de mobiliário.

: No futuro, as portas das divisões podem ser totalmente fabricadas com rebaixos, caixas de fechaduras, dobradiças Anuba ou entradas de luz, incluindo entalhes de canto.

Conceito de segurança safeScan. Verificação invisível através de um leitor à entrada e à saída da máquina.

Destaques Tecnológicos

Trocador de ferramentas de oito posições
Manuseio mais fácil das peças graças à inclinação de 5° e ao uso da força da gravidade
Sistema de assistência por LEDs “intelliGuide”
Interruptor de pedal para fixação fácil das peças
Garantia do processo por meio de controles de plausibilidade e medição das peças
Processamento de portas completo
safeScan – Conceito de segurança para uma interação segura e otimizada entre homem e máquina
Unidade de operação giratória com suporte para teclado, monitor com ajuste de altura e conceito de operação powerTouch
Leitor de código de barras e scanner para acesso rápido e leitura dos programas e requisitos
Retorno das peças para aumento da eficiência e otimização dos processos

Dados Técnicos

Comprimento da peça [mm]	200 – 3.050
Largura da peça [mm]	50 – 1.250
Espessura da peça [mm]	8 – 80
Peso total da máquina [kg]	ca. 3.600
Dimensões de instalação L x L x A [mm]	5.300 x 2.260 x 2.160
