Throughfeed Processing Center DRILLTEQ L-500

Furadeiras e máquinas de montagem automática CNC DRILLTEQ L-500

Furadeiras e máquinas de montagem automática CNC DRILLTEQ L-500

Processamento em 6 lados de classe superior

O processamento dos 6 lados da peça numa única passagem oferece tudo aquilo que o cliente pode desejar. Quer seja perfurar, fresar, ranhurar ou colocar ferragens – o DRILLTEQ L-500 é capaz de combinar tudo individualmente. O dinâmico sistema integrado de pinças de aperto garante sempre um manuseamento seguro e preciso das peças. Os equipamentos de perfuração estão instalados de série com o nosso fuso de aperto patenteado que garante que é sempre atingida uma profundidade de perfuração exacta.

Benefícios

  • Processamento dos 6 lados da peça – processamento completo numa única passagem
  • Transporte de peças seguro e preciso graças ao sistema dinâmico de pinças de aperto
  • Extremamente adaptável graças a equipamentos livremente configuráveis
  • Integração flexível no processo como célula de produção ou em linhas de produção completas (tamanho de lote 1)

Fotos

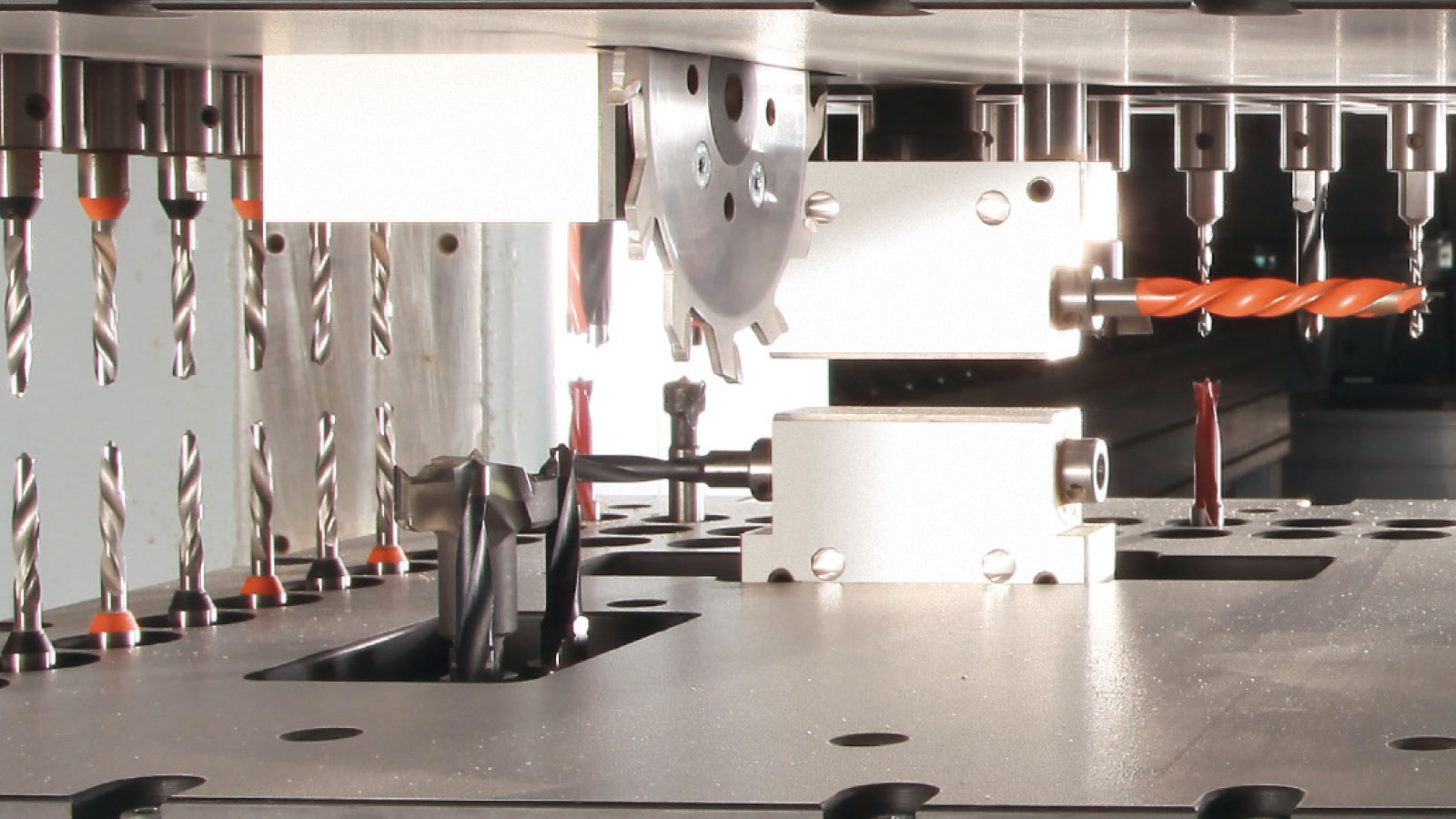

  • Vertical high-speed drilling block

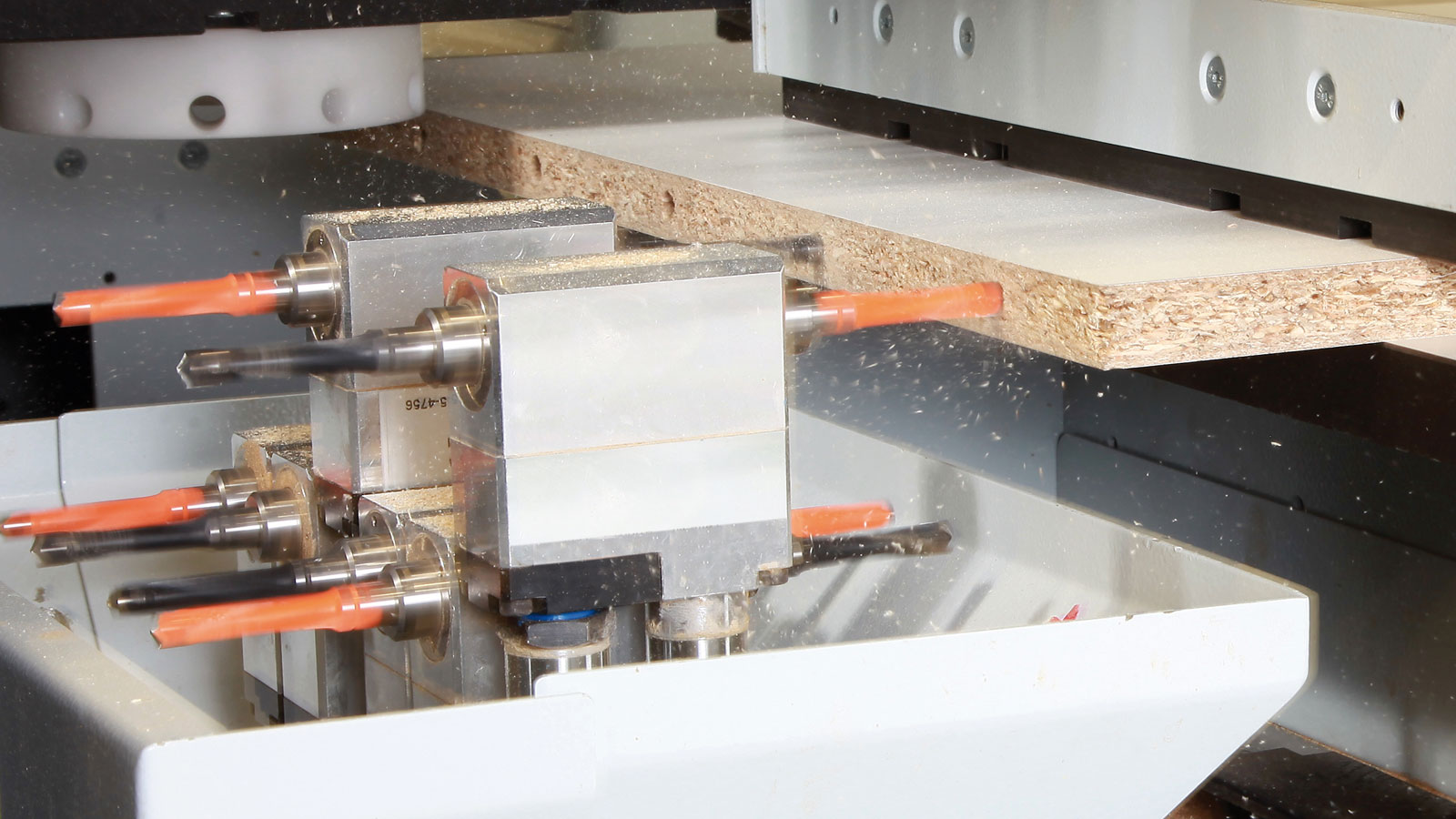

  • Horizontal high-speed drilling block

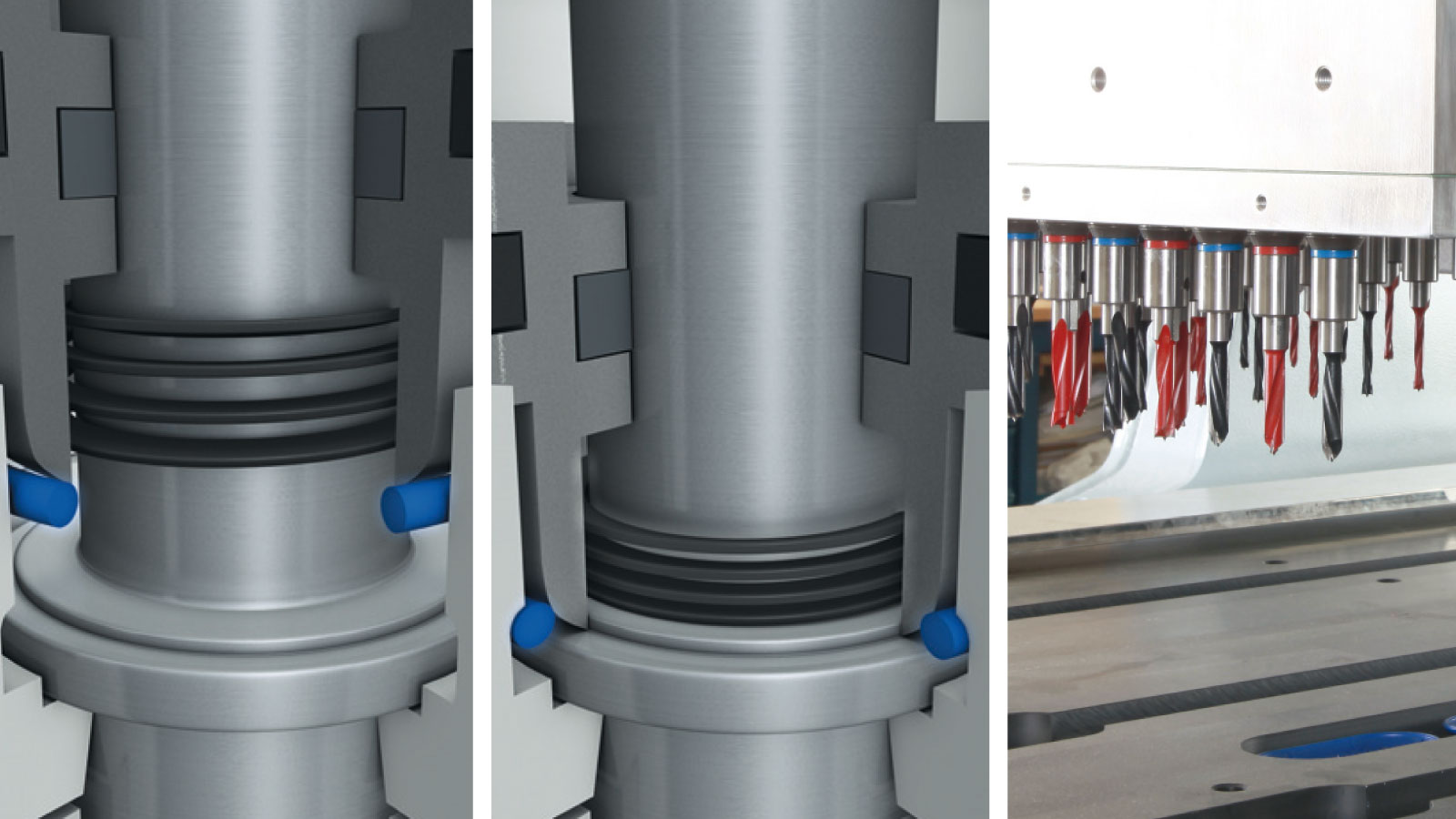

  • Automatic spindle clamping system for constant quality

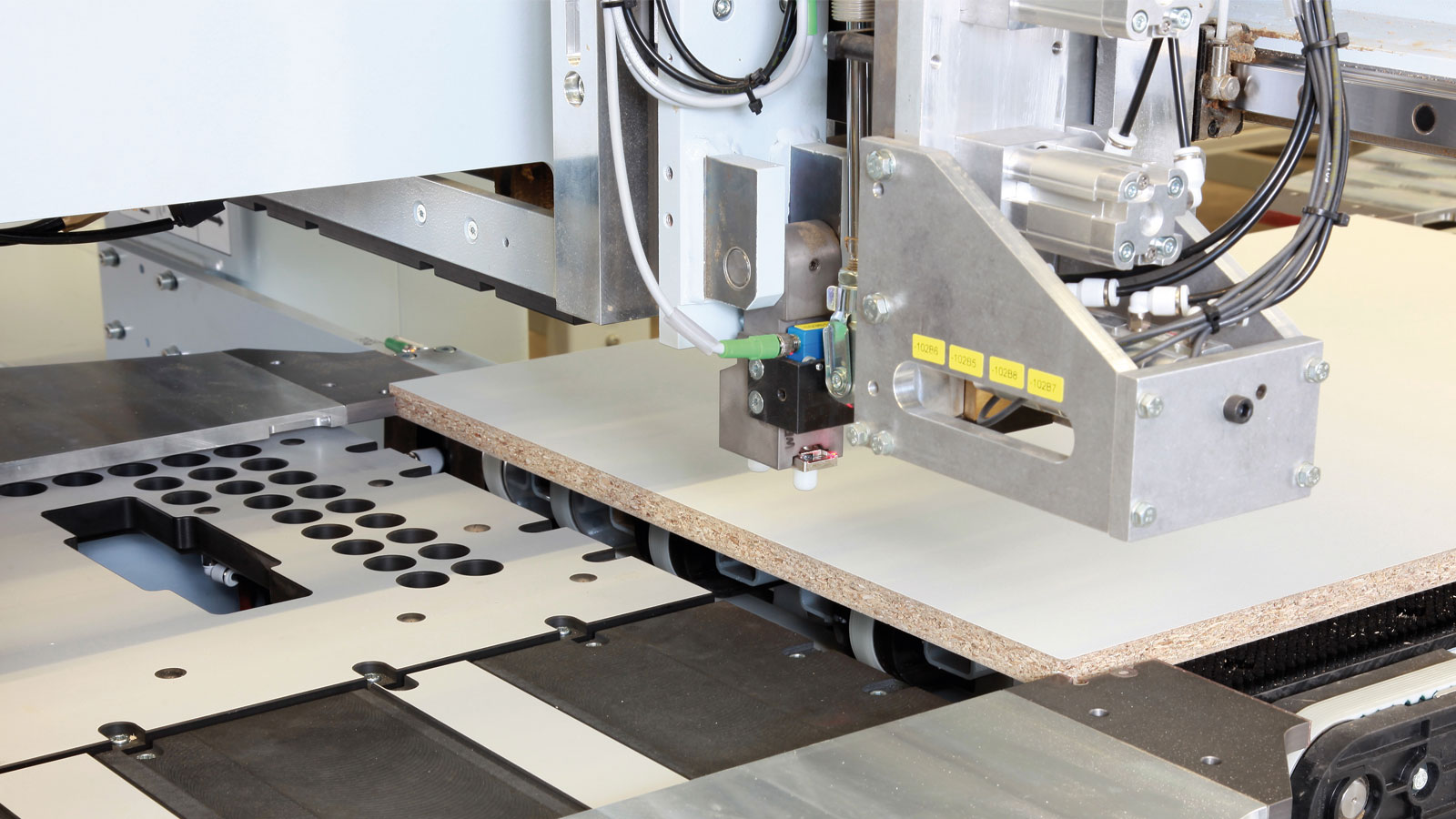

  • Insertion aggregate for mounting plates

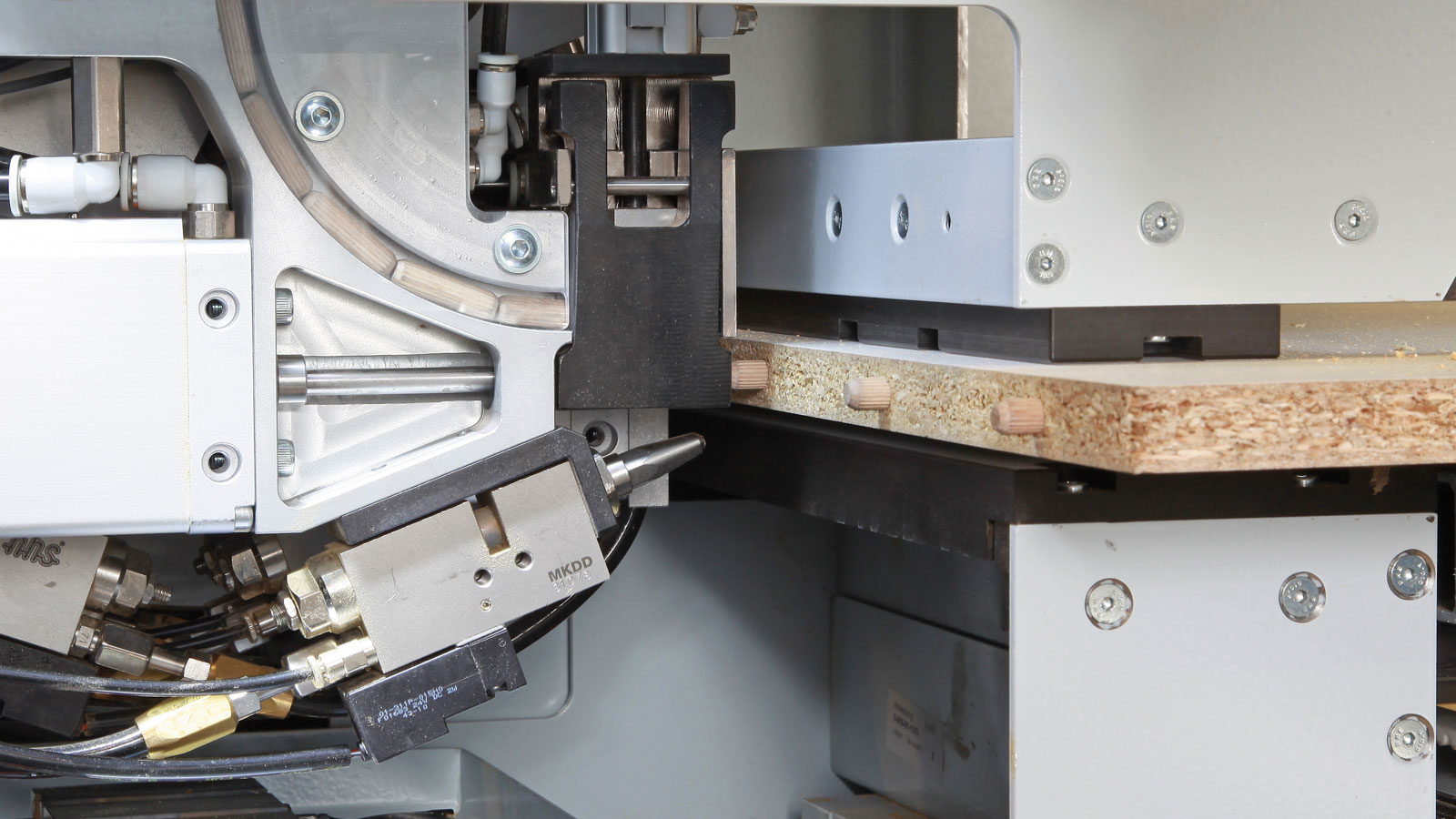

  • Precise, horizontal dowel insertion with glue flow control

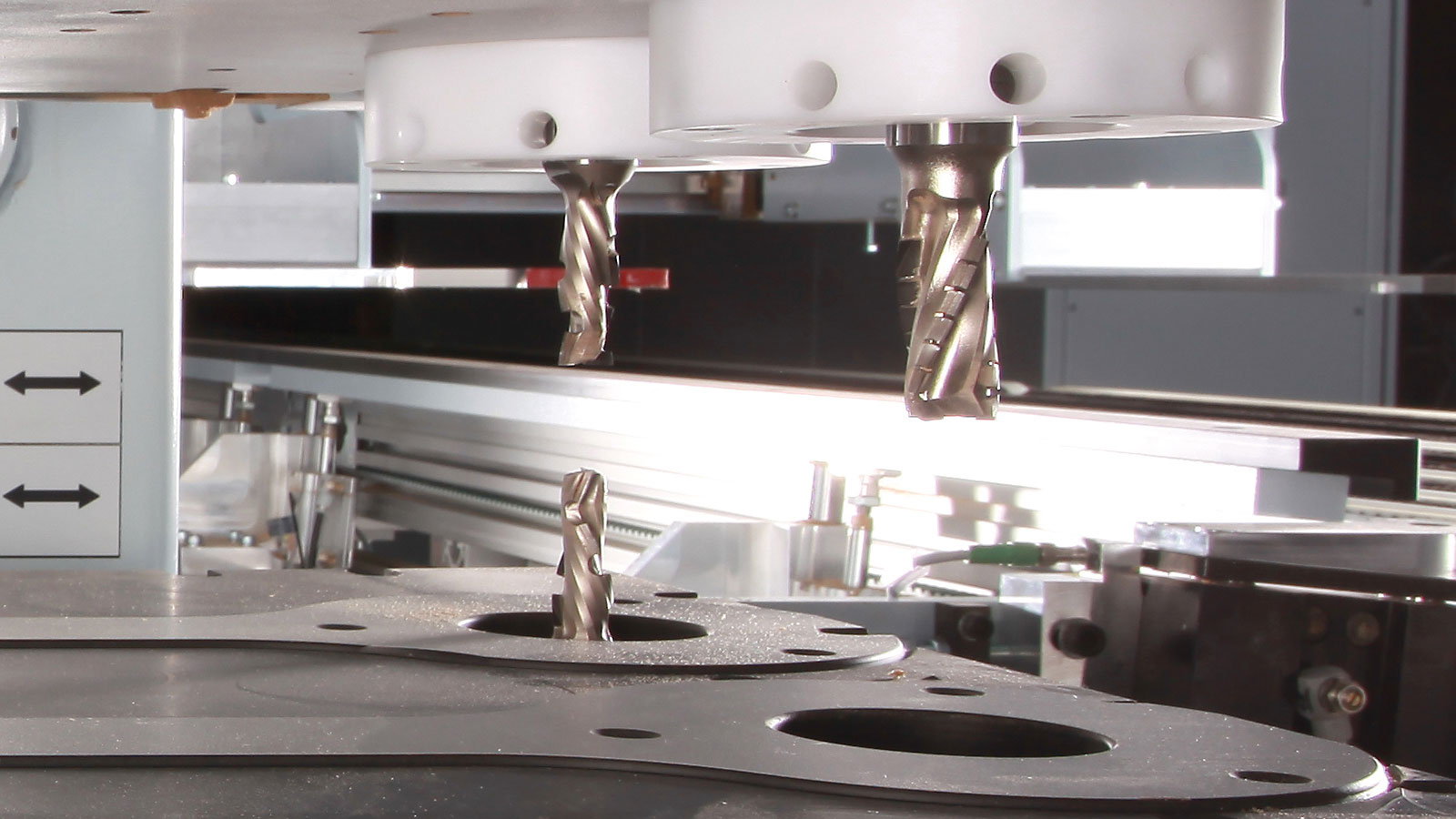

  • Routing aggregate (left/right hand rotation)

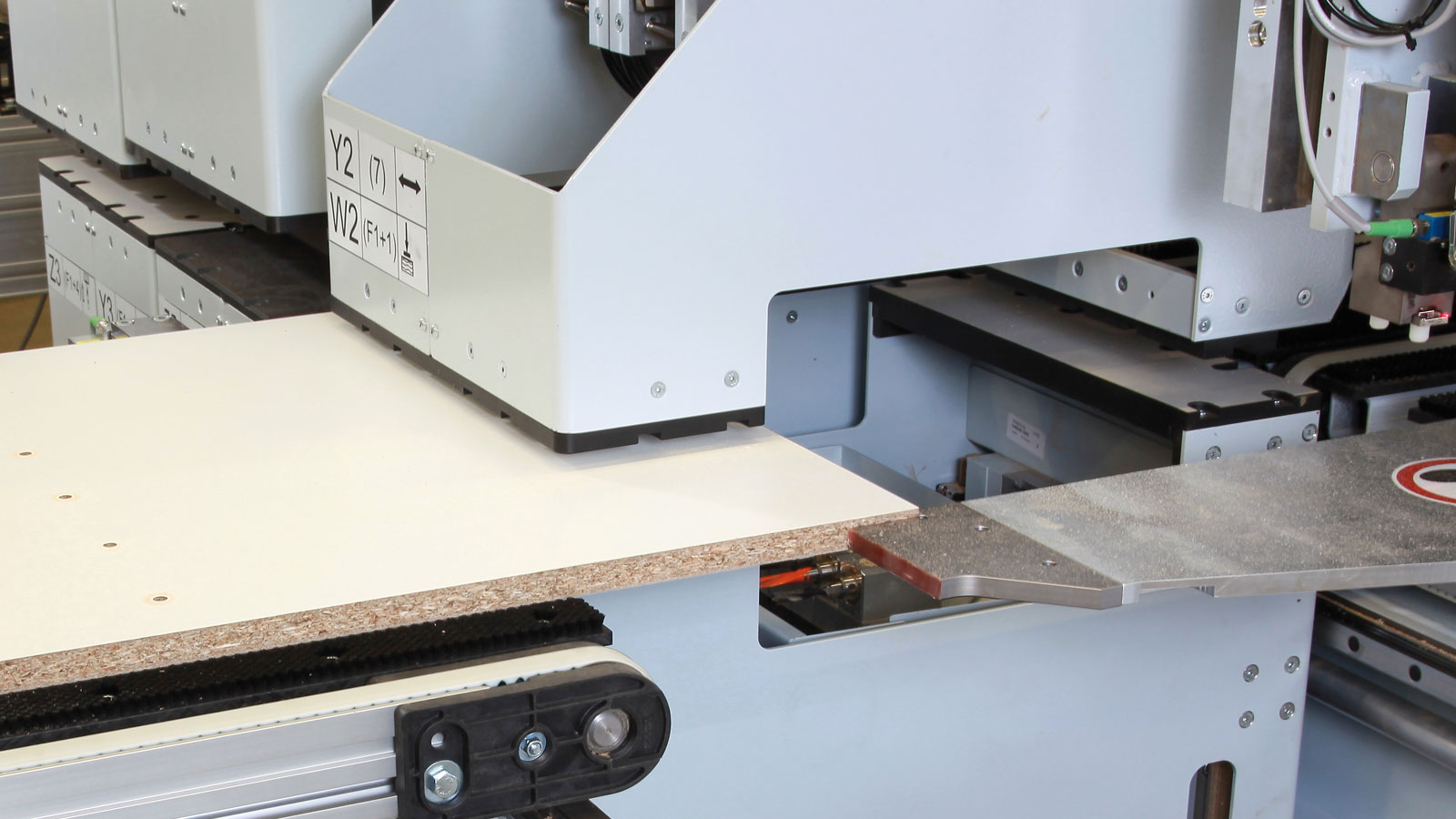

  • Safe and precise positioning of workpieces by clamping systems

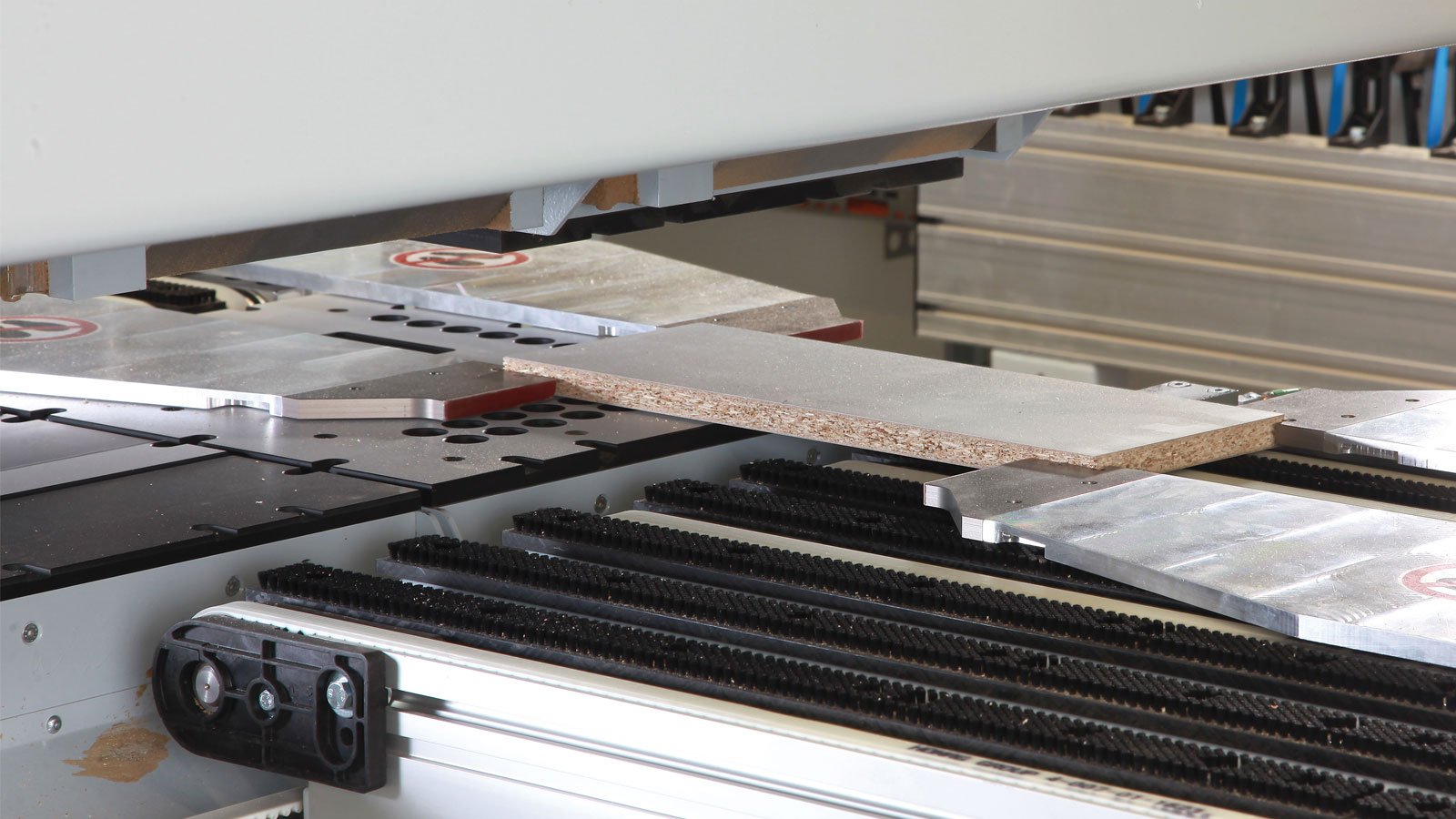

  • The clamping system allows 6-sided processing

Detalhes

  • Engenho perfurador de alta velocidade | Vertical

    Possibilidade de disposição com cabeça simples ou dividida. Expansível com serra de ranhurar e fusos de perfuração horizontais (orlas longitudinais)

  • Engenho perfurador de alta velocidade | Horizontal (orlas dianteiras)

    Fusos de perfuração individualmente acessíveis

  • Unidades de fresagem (rotação para a esquerda/direita)

    Fresagem de ranhuras para persianas e entalhadura de cantos

  • Trocador de ferramentas de 8 compartimentos

    Troca rápida da ferramenta a partir de cima e/ou de baixo

  • Unidade para colagem e aplicação de buchas

    Inserção de buchas precisa e horizontal com monitorização do fluxo de cola

  • Unidade de inserção para placas de montagem

    Alternativamente, é possível aparafusar as placas de montagem

  • Manuseamento de peças

    O sistema de pinças de aperto permite um posicionamento seguro e preciso das peças e processamentos nos 6 lados – mesmo no rebordo

Dados Técnicos

DRILLTEQ L-500

Mín.

Máx.

Comprimento da peça em [mm]

250

2500

Largura da peça em [mm]

100

800

Espessura da peça em [mm]

13

50

Os dados técnicos estão sujeitos a alterações!

(Nome do produto anterior: Centro de processamento contínuo ABH 100)
