屋根および舗床テーブル BUILDTEQ F-500

屋根組と舗床のスペシャリスト

BUILDTEQ F-500 上では、ルーフエレメントや舗床エレメントをすばやく簡単に製造できます。このテーブルは、CADデータを使ってバーのポジションを全自動で設定し、バーを確実に固定します。テーブルを製造ラインに組み込めば、さらに部材の輸送、据付け、方向転換も可能になります。テーブルの装備は、非生産時間に全自動ですべて行われるため、1 つのエレメントから次のエレメントまで待機時間が発生しません。エレメントは最短時間で直角に正しく取り付けらます。

(Dach- und Decken-Tisch WTD 170 NC)

利点

高い生産性 - 全自動テーブル装備による大幅な時間短縮
NC 軸がバーを正確に位置決めすることで、エレメントの高い寸法精度を確保
複数割り当てが可能: 1 つのテーブルで複数の部材を加工
柔軟な使用: ロットサイズ 1 生産が可能
スリップ防止ボードによる高い作業安全性とエルゴノミクス

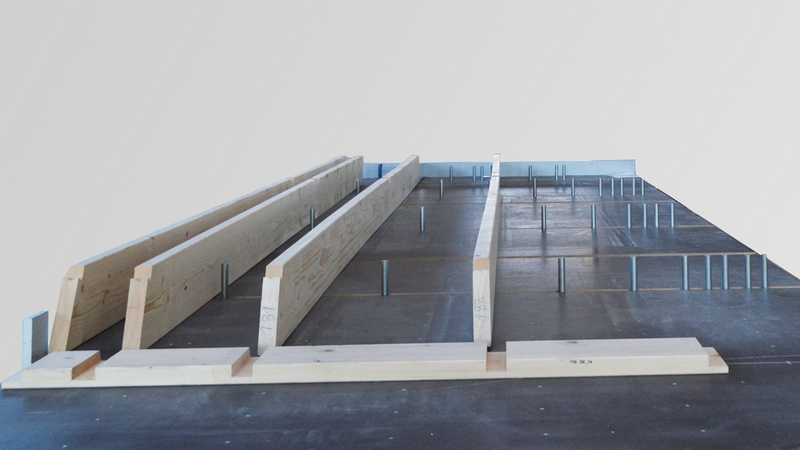

屋根および舗床テーブル BUILDTEQ F-500 - NC 制御クランプシステムにより、バーの固定と調整を完全自動化。

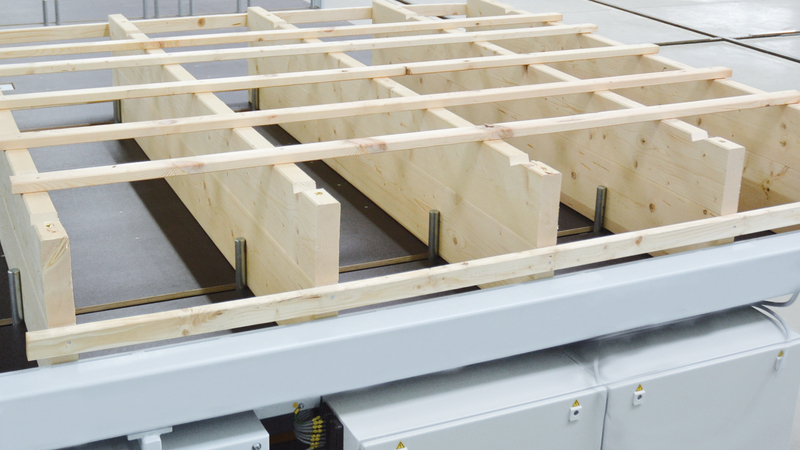

X ストッパーを用いた直角エレメントの製造。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500

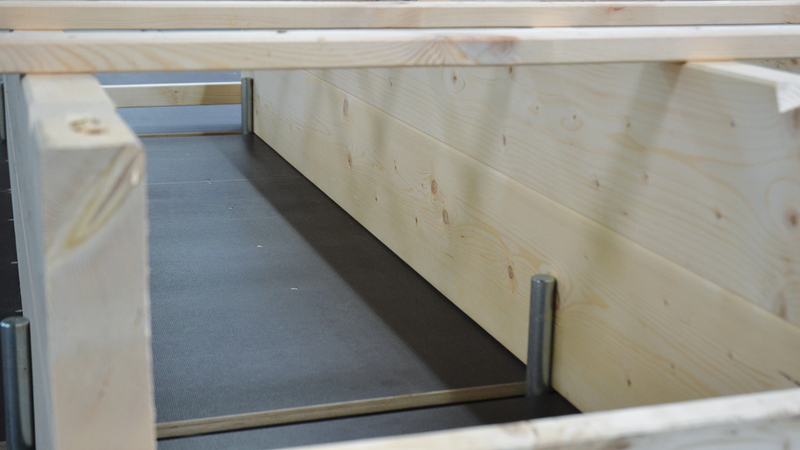

クランプ最適化付き NC 制御クランプシステム。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500

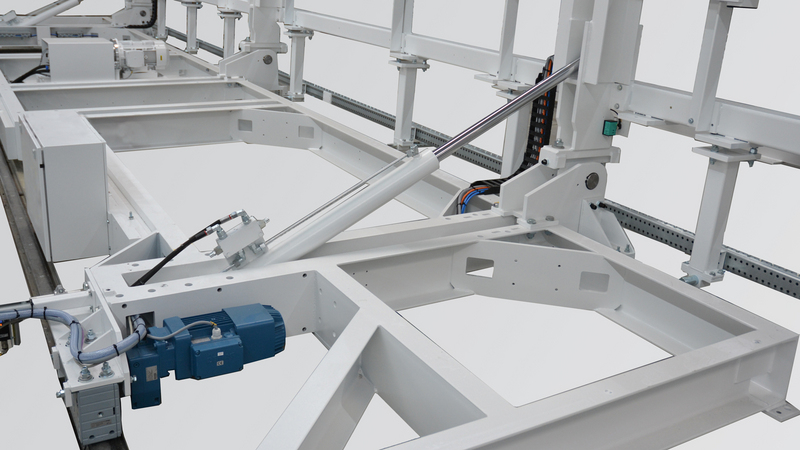

オプション: エレメントを立て、反転させるための油圧式チルト機能。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500 - 油圧式チルト機能

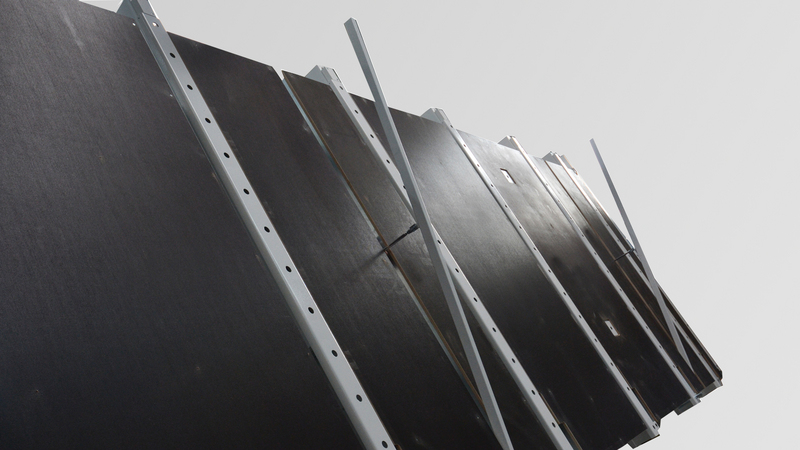

オプション: 組込み式エレメント排出装置が反転動作中にエレメントを空気圧でクランプユニットから押し出します。 WEINMANN カーペントリーテーブル BUILDTEQ A-500/ A-530

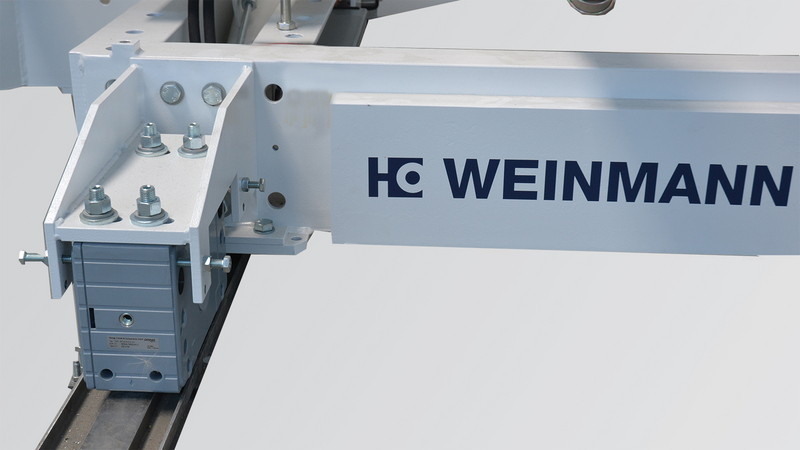

オプション: 前後左右への走行装置により、製造ラインへの組み込みが可能。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500 - 前後左右への走行装置により、製造ラインへの組み込みが可能。

WEINMANN 屋根および舗床テーブル BUILDTEQ F-500 - ソフトウェアおよび制御技術

屋根および舗床テーブル BUILDTEQ F-500 - NC 制御クランプシステムにより、バーの固定と調整を完全自動化。

X ストッパーを用いた直角エレメントの製造。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500

クランプ最適化付き NC 制御クランプシステム。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500

オプション: エレメントを立て、反転させるための油圧式チルト機能。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500 - 油圧式チルト機能

オプション: 組込み式エレメント排出装置が反転動作中にエレメントを空気圧でクランプユニットから押し出します。 WEINMANN カーペントリーテーブル BUILDTEQ A-500/ A-530

オプション: 前後左右への走行装置により、製造ラインへの組み込みが可能。 WEINMANN 屋根および舗床テーブル BUILDTEQ F-500 - 前後左右への走行装置により、製造ラインへの組み込みが可能。

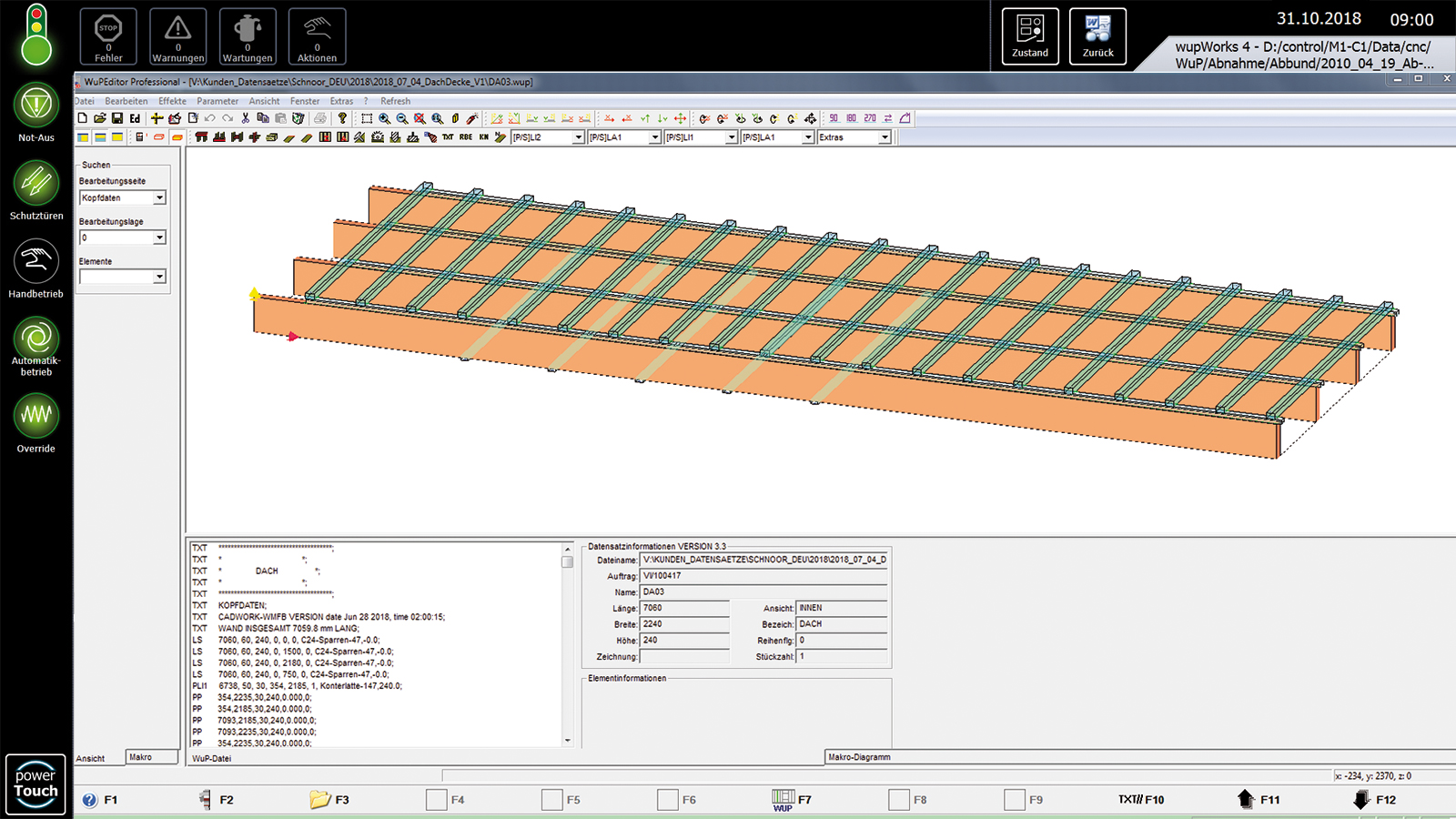

wupWorks 3 ソフトウェアにより、CAD で作成した WUP ファイルを CNC プログラムに自動変換。

技術ハイライト

全自動 CNC 制御クランプユニットによる垂木やバーの位置固定および調整
エレメントを次の作業ステーションへ送るための前後方向へのエレメント輸送
オプションの走行装置によって方向転換テーブルとしても使用可能
第 2 のテーブルを使った自動方向転換機能により、材料を保護しながらエレメントの向きを変更
X ストッパーを用いた直角エレメントの製造

技術データ

Elementbreite min	0,60 [m]
Elementbreite max	2,6 [m] (optional auch mehr möglich)
Elementlänge min	2 [m]
Elementlänge max	12 [m]
Max. Elementgewicht bei 12 m Länge	3,5 [t]

Technische Angaben ohne Gewähr!
