Système de circulation de pièces LOOPTEQ C-500

Plus de cycles pour un meilleur rendement

Le système de circulation de pièces entièrement automatisé LOOPTEQ C-500 permet d'optimiser l'efficacité de la mise au format et du placage de chants, en améliorant la précision et la reproductibilité et en garantissant une disponibilité et une fiabilité élevées.

(Système de circulation de pièces TFU 820)

Avantages

Transport simultané de 2 pièces en tant que paires avec un processus de passage
Augmentation des performances jusqu'à 100 % par rapport à la machine de base
Cadence constamment élevée également lors du pivotement des pièces
Dépôt très précis et séparation des pièces pour un transfert tout aussi précis vers l'usinage
La machine d'usinage règle le rythme de l'automatisation

Système de circulation de pièces LOOPTEQ C-500 : Collecte de pièces | HOMAG

Système de circulation de pièces LOOPTEQ C-500 : Augmentation des performances | HOMAG

Système de circulation de pièces LOOPTEQ C-500 : Séparation des paires de pièces | HOMAG

Système de circulation de pièces LOOPTEQ C-500 : Formation de paires de pièces | HOMAG

Système de circulation de pièces LOOPTEQ C-500 : Dépôt des pièces | HOMAG

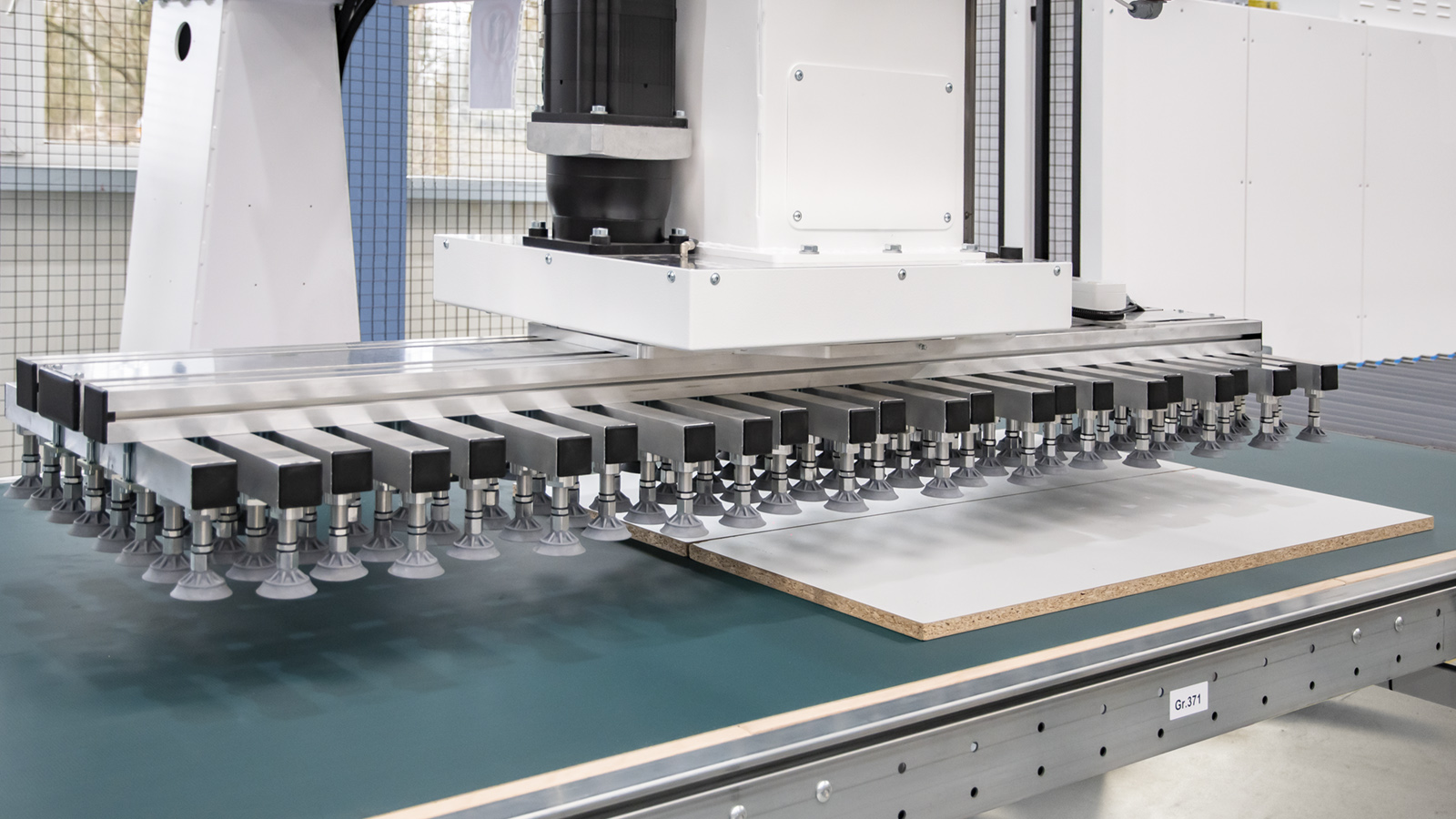

Pour maintenir en permanence une cadence d'usinage élevée, les pièces sont collectées immédiatement sur le convoyeur de retour.

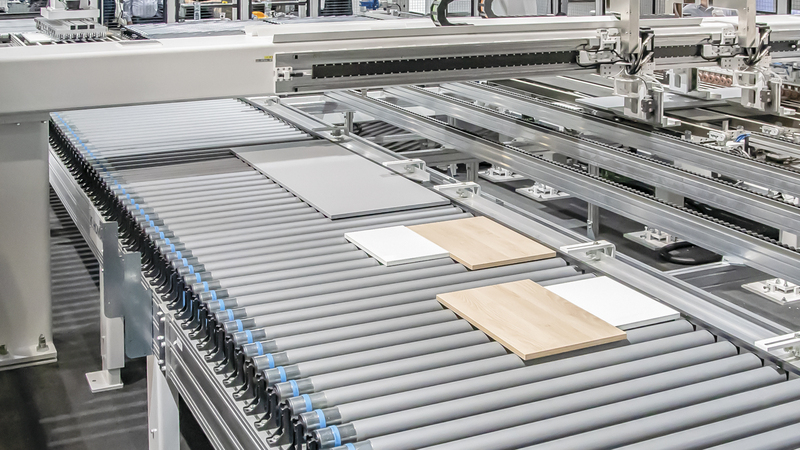

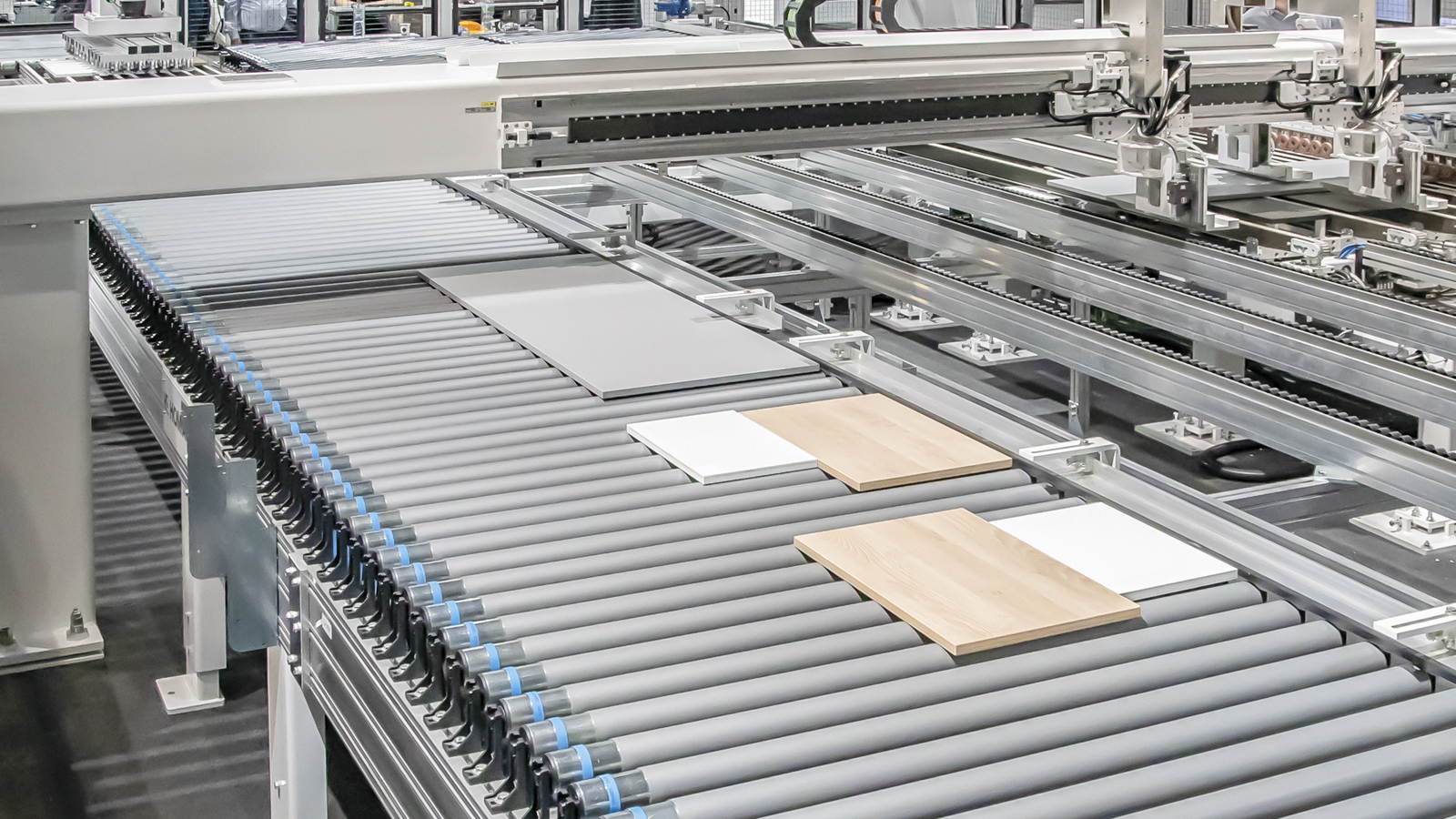

Le transport des paires de pièces augmente la production de pièces par minute jusqu'à 100 % par rapport aux portiques conventionnels.

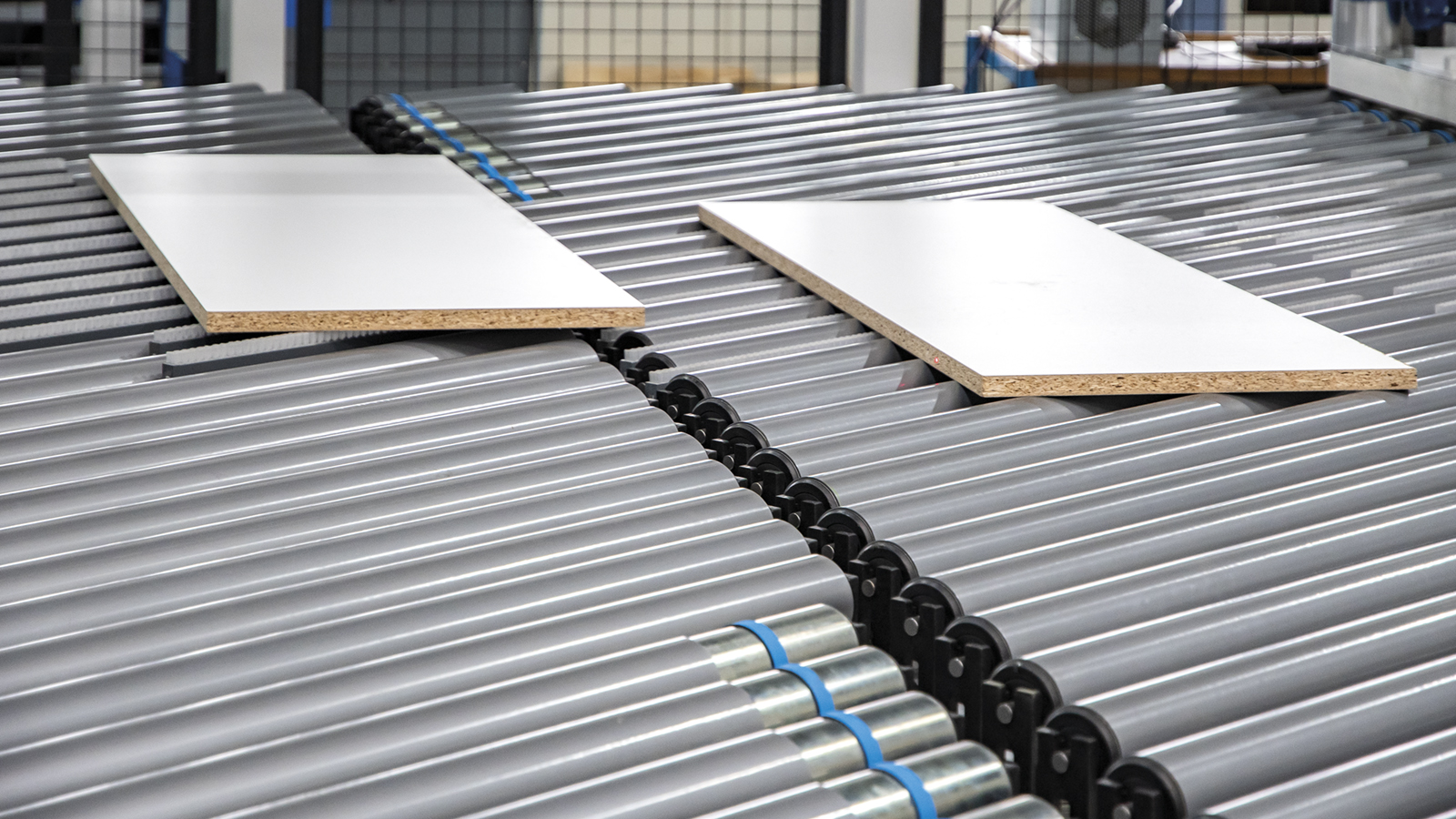

Pour la séparation, les paires de pièces sont déposées sur un vérin de séparation qui s'abaisse en deux étapes afin que les pièces soient disponibles individuellement pour le transport vers l'usinage.

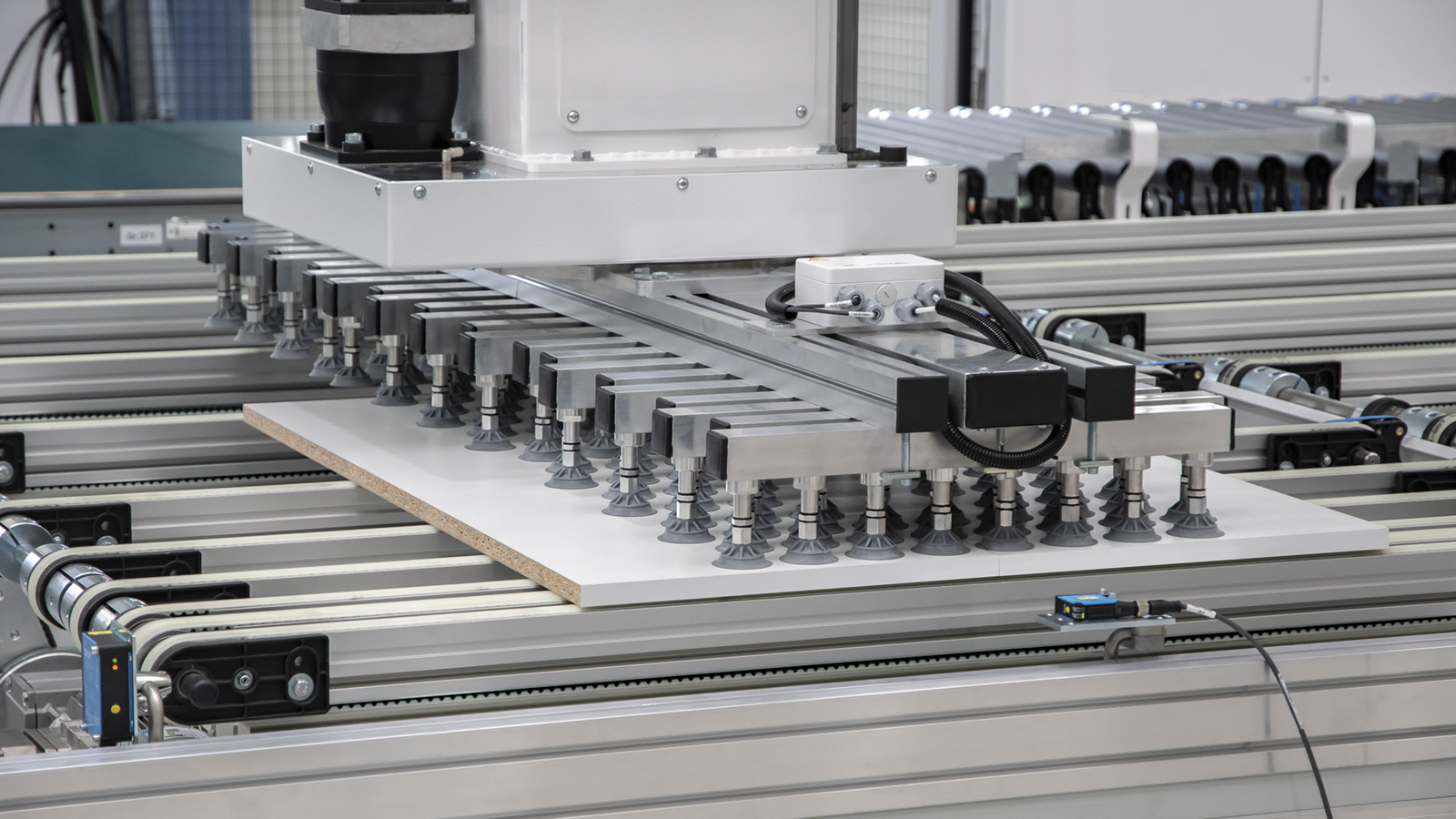

Les pièces individuelles ayant une orientation identique sont rassemblées pour former des paires de pièces qui sont transportées ensemble sur le convoyeur de retour.

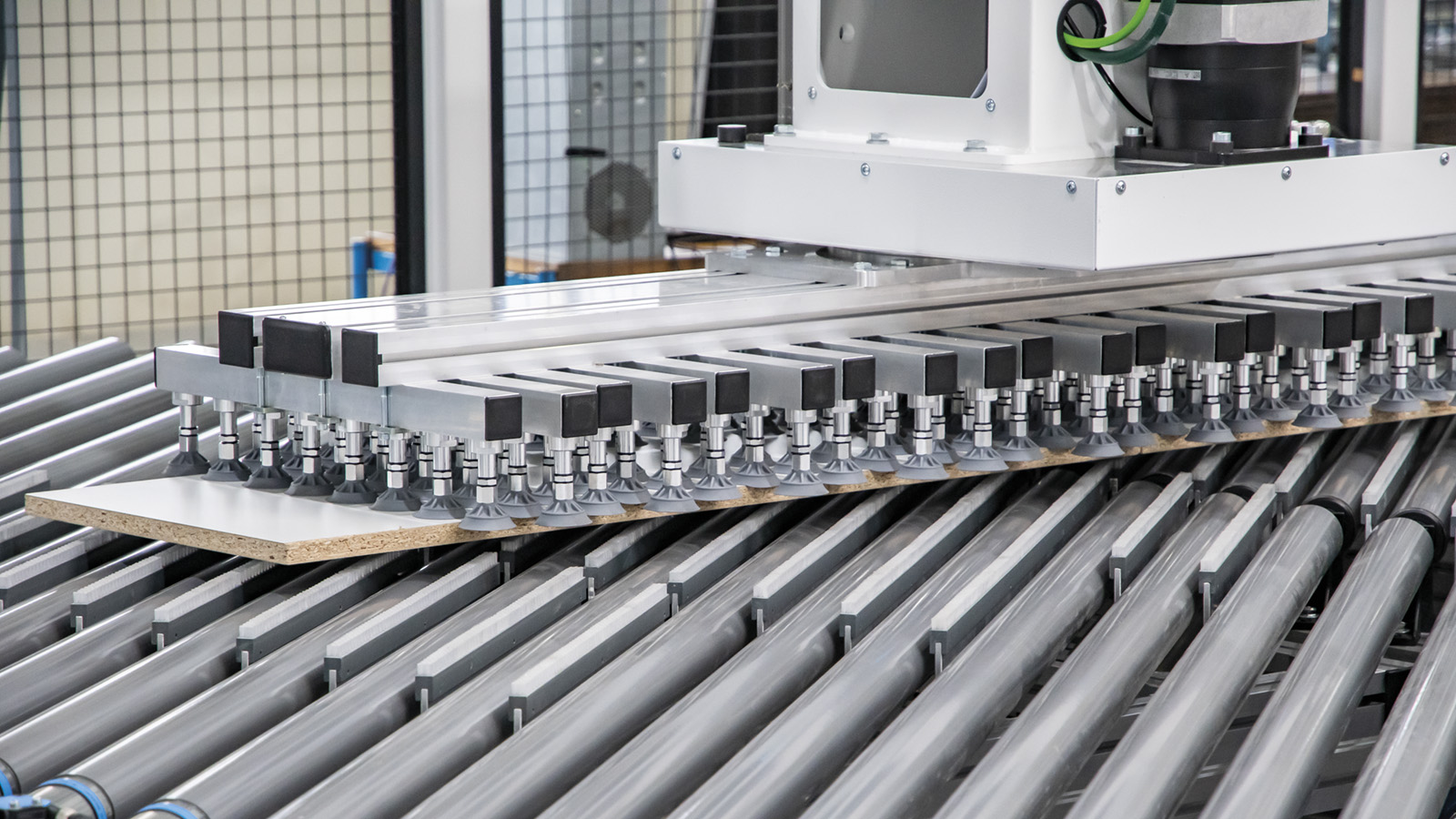

Longitudinal ou transversal, individuel ou par paires, le dépôt des pièces s'effectue avec précision sur le convoyeur de retour.

Points forts techniques

La machine intégrée pour l'usinage du format et des bords détermine la vitesse de l'automatisation
Reproductibilité maximale de la réception, de la dépose et du transport des pièces
Positionnement variable des pièces, longitudinal ou transversal (rotation à -90°, +90° et 180°)
Accélération importante et vitesses coordonnées des axes : même lors du pivotement, la cadence ne baisse pas
Augmentation des performances jusqu'à 100 % par rapport à la machine de base grâce au transport des paires de pièces

Données techniques

Longueur de la pièce	240 - 3 000 mm
Largeur de la pièce	120 - 1 200 mm
Dimensions min. de la pièce pour usinage 4 faces	240 x 120 mm
Dimensions max. de la pièce pour usinage 4 faces	3 000 x 1 200 mm
Epaisseur de la pièce	12 - 50 mm
Poids max. de la pièce	50 kg
Puissance maxi	15 cycles/minute
