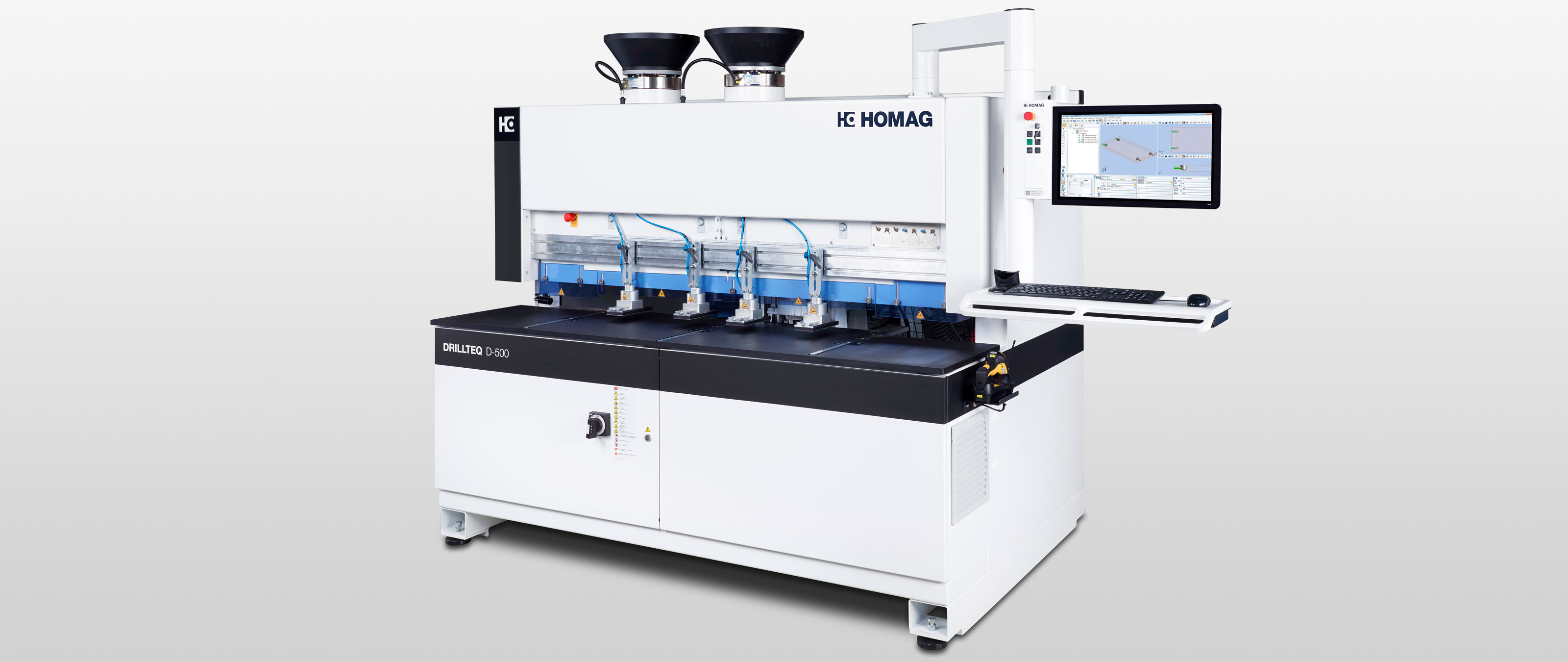

Máquina taladradora e introductora de tacos CNC DRILLTEQ D-500

Taladrado y espigado: todo siempre bajo control

Ya se utilice como máquina individual o como producto complementario en combi-nación con una máquina de nesting CNC, la DRILLTEQ D-500 realiza dos tareas: el taladrado y el espigado. Y esto la hace más eficaz que nunca. Se trata de productos complementarios que ocupan poco espacio y contribuyen de manera inteligente al funcionamiento de su empresa.

(Máquina taladradora e introductora de tacos CNC ABD 260)

Ventajas

Aumento de la eficiencia mediante procesos de manejo más rápidos con intelliGuide Classic (opcional)
Orificios precisos y colocación exacta de la espiga gracias al grupo de tacos y ta-ladrado de alta velocidad
Taladrado vertical en la zona de los bordes, ideal para herrajes de unión y orifi-cios de regulación para bisagras
Hasta 8 cilindros de sujeción con ajuste de longitud y espesor se encargan de fi-jar las piezas
Manipulación flexible de las piezas gracias al tope central y los topes laterales de altura regulable para una asignación óptima del campo alterno
Trabajo sin vibraciones gracias a la bancada de la máquina estable y pesada de SORB TECH
Incluye woodWOP de serie, el potente software de HOMAG
Bomba de cola de baja presión silenciosa y compacta

Tope central para una manipulación flexible de las piezas

Topes laterales con ajuste neumático de altura

Tope central para una manipulación flexible de las piezas

Topes laterales con ajuste neumático de altura

Bomba de cola de baja presión

Sistema de clavillar con bomba de cola

3 husos verticales

3 husillos de taladrado horizontales

Transportador vibratorio

woodWOP – Representaciones 3D de todos los elementos pertinentes

Tecnología Highlights

Comodidad de manejo mejorada y prevención de errores al colocar piezas mediante el sistema de asistencia LED visual intelliGuide Basic (opcional)
Manipulación flexible de las piezas gracias al tope central y los topes laterales de altura regulable
Ocupación de puestos hasta para 4 piezas
Mecanizados muy precisos durante el taladrado y espigado en horizontal a través de 3 husillos de taladrado seleccionables individualmente en una matriz de 32 mm
3 husillos de taladrado verticales seleccionables individualmente en una matriz de 32 mm para lograr distintos diámetros de taladro de hasta 35 mm
Topes laterales con ajuste neumático de altura con activación manual mediante conmutador selector
Bomba de cola de baja presión silenciosa y compacta
Herramienta de espigar con tobera de cola ajustable y supervisión del flujo de cola
Alimentación automática y precisa de espigas estándar mediante transportador vibratorio

Datos técnicos

DRILLTEQ D-500	Modelos 1 + 3	Modelos 2 + 4
Longitud de pieza [mm]	20 – 1250	20 – 2800
Anchura de la pieza [mm]	20 – 800	20 – 800
Espesor de la pieza [mm]	10 – 80	10 – 80
Conexión de aire comprimido [pulg.]	R 1/2“	R 1/2“
Aire comprimido [bar]	mín. 7	mín. 7
Potencia total de conexión [kW]	Aprox. 7	Aprox. 7
Conexión de aspiración [mm]	Ø 80	Ø 80
Peso total de la máquina [kg]	Aprox. 1600	Aprox. 2200
