WEINMANN Rigelværkstation FRAMETEQ F-500 (WEM 150)

Rigelværkstationer FRAMETEQ F-500

Rigelværkstationer FRAMETEQ F-500

Komplekse rigelværk - enkelt produceret

Komplekse og krævende rigelværk produceres hurtigt og nemt med WEINMANN rigelværkstation FRAMETEQ F-500 Over- og understropper påføres manuelt, placeres på de foruddefinerede anslag og spændes automatisk. Også stiverne placeres automatisk, spændt og forbundet. Den højere automatiseringsgrad i sammenligning med FRAMETEQ F-300 øger ydeevnen markant.

Fordele

  • Høj fleksibilitet med kundeindividuel produktion i bachstørrelse 1
  • Lav omstillingstid via automatisk breddeindstilling
  • Effektiv produktion, da stivere og stropper justeres og spændes automatisk
  • Produktion af rigelværk med høj præcision
  • Flere muligheder. Det er også muligt at producere vindues- og dørmoduler samt gavlelementer
  • Fleksibel tilpasning til alle krav - talrige udvidelsesmuligheder

Billeder

  • Very easy to use due to swiveling control panel and powerTouch

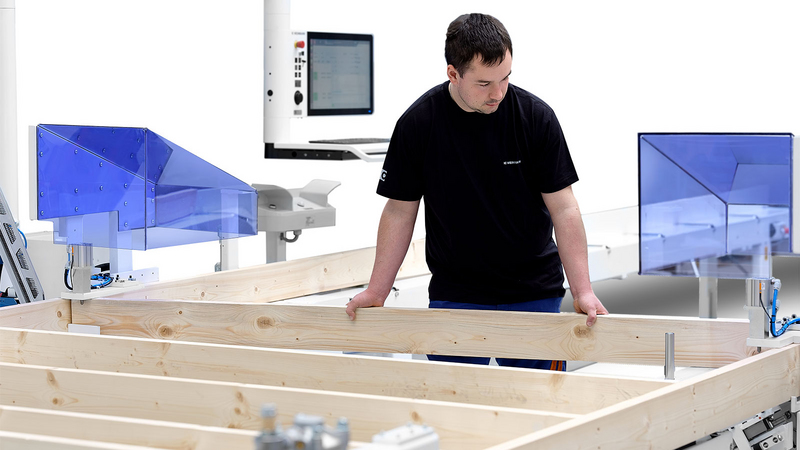

  • Studs are fed in manually into the framing station
  • High Frame work accuracy thanks to NC-controlled stop alignment system

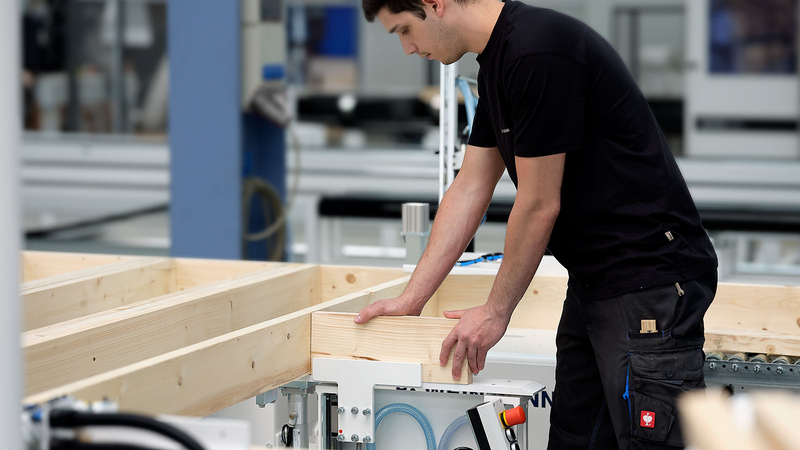

  • Optional: simple assembly of the modules with module support

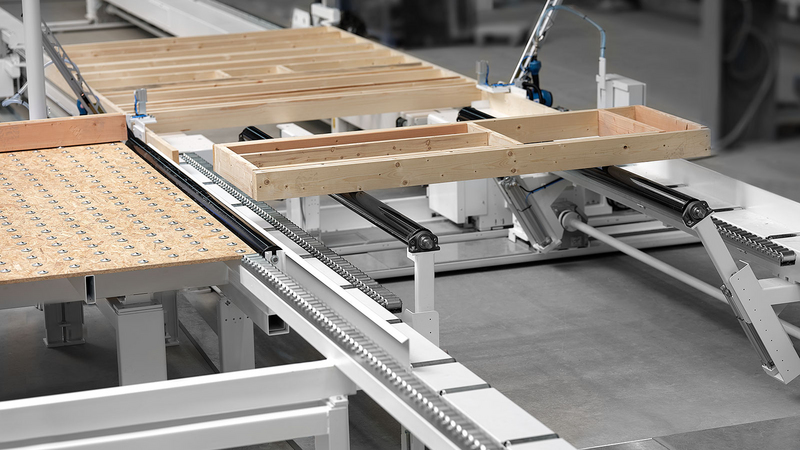

  • Optional: mounting Station for spandrel beams
  • Over- og underakkorder, der er for korte, forbindes for at fremstille rammeværket i den nødvendige længde.
  • NC-styrede vertikale krydsakser til fastgørelsesenheder til automatisk tilpasning til forskellige elementer tykkelser.

Detaljer

  • Montering af længdestivere er mulig via den særlige anordning

  • Fuldautomatisk dataoverførsel fra alle gængse CAD-programmer til trækonstruktion

  • Angivelse af præcise stiverafstande via NC-styret bortkørselsgriber

  • Frit definerbare sømmønstre til forskellige typer af stivere

Tekniske data

Vægtykkelse [mm]75-200
Ekstraudstyr: 300
Væghøjde [m]1.500-3.200
Ekstraudstyr: 3.800
Væglængde [m]6/ 8/ 10/ 12
Produktionseffekt [mm pr. minut]800-1.500

De tekniske specifikationer kan ændres!

(Tidligere produktnavn: Rigelværkstation WEM 150)
